Высоковольтная несущая плата для модулей печатных плат A750x DT75xx

Особенности:

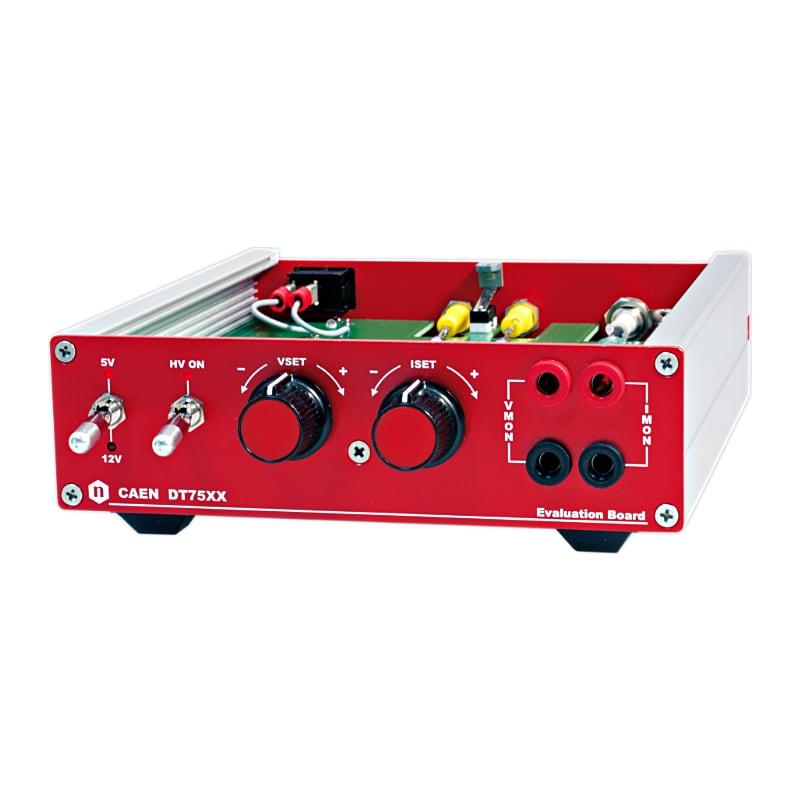

DT75xx - это настольный модуль, в котором установлена плата для тестирования каналов A750x. Он позволяет использовать каналы для монтажа на печатной плате A750x в качестве настольных источников питания для тестирования и оценки.

 Высоковольтный выходной разъем
Высоковольтный канальный выход; Мод. SHV RADIALL R317580

A750x - это линейка компактных, высокоэффективных и малошумящих одноканальных высоковольтных преобразователей постоянного тока в форм-факторе для монтажа на печатной плате. Каждое устройство может выдавать высокое выходное напряжение в соответствии с уровнем внешнего опорного напряжения (Vset), заданным пользователем.

Благодаря своей превосходной стабильности и особому дизайну блоки питания A750x спроектированы для работы в суровых условиях и при резких перепадах температур.

Модуль DT75xx представляет собой настольный модуль, размещенный в корпусе из сплава размером 154 x 50 x 164 мм3 (ШхВхГ). В комплект входит:

• Настольный модуль DT75xx.
• Внешний источник питания переменного/постоянного тока с отдельным кабелем питания.

Технические параметры:

Упаковка
Настольный модуль; корпус из сплава размером 154 x 50 x 164 мм3 (ШхВхГ); вес 0,6 кг

Диапазон влажности
0 ÷ 80%

Рабочая температура
0 ÷ 45°C

Температура хранения
-10 ÷ 70°C

Внешний источник питания
Распределительная коробка FRA045-S12-4 (12 В постоянного тока, 3,75 А, 45 Вт); Универсальная входная розетка C14;

Диапазон входного напряжения 100-240 В переменного тока, 1,2 А, 50-60 Гц. Пусковой ток 40 А при 115 В переменного тока / 80 А при 230 В переменного тока макс. Диэлектрик выдерживает напряжение на входе/выходе 3000 В постоянного тока.
ВЫХОДНОЕ напряжение +12 В. Пульсации и шумы не более 2% p-p. Регулировка нагрузки не более ±5%. Мощность в режиме ожидания без нагрузки <0,5 Вт при 230 В переменного тока. КПД >=85% в соответствии с требованиями CEC. Время ожидания 10 мс при номинальной нагрузке. Защита OCP, OVP, от перегрузки и короткого замыкания.
СТАНДАРТНЫЙ выходной разъем постоянного тока. Стандартный выходной кабель / длина UL1185, # 18AWG / 5 футов.
Рабочая температура окружающей среды от 0°C до +40°C. Температура хранения от -20°C до +85°C.
СТАНДАРТЫ Стандарты безопасности IEC/UL/EN60950-1, CE, CB. EMC EN55022 (CISPR 22) класс B, FCC класс B.
