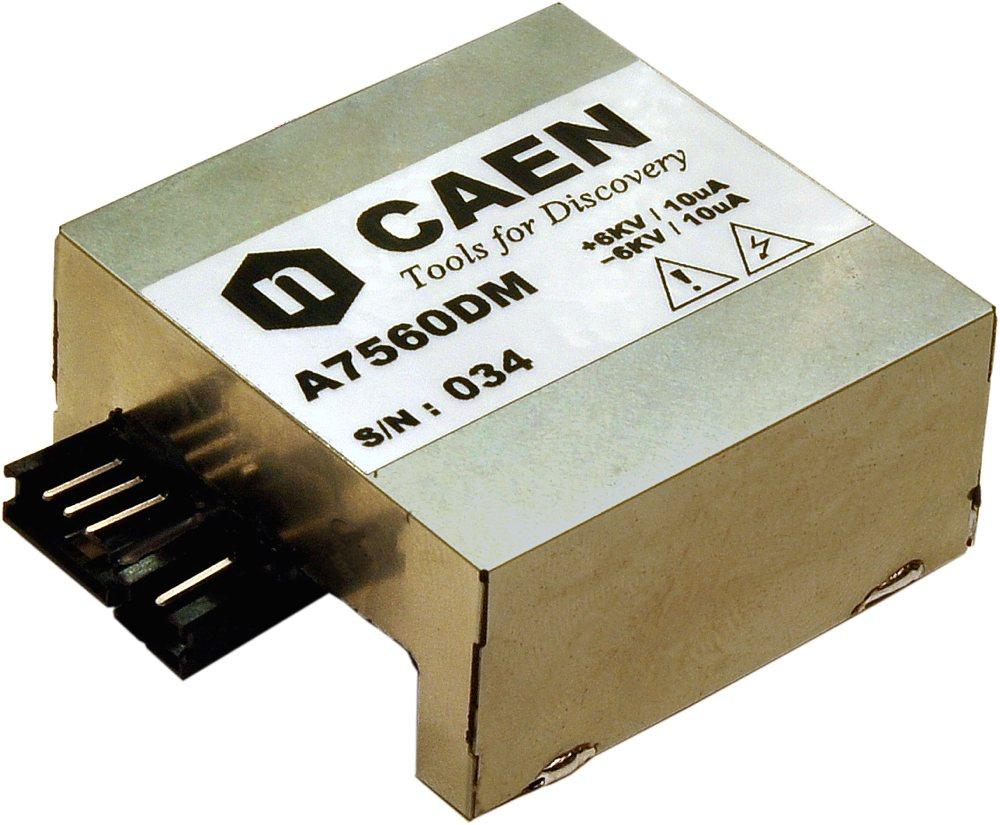

2-Канальный ± 6 кВ/10 мкА Высокоэффективный высоковольтный модуль питания с цифровым управлением A7560

Особенности:

• Высоковольтный источник питания с двухканальным креплением на печатной плате противоположной полярности
• Высокая эффективность
• Диапазоны выходных сигналов +6 кВ/10 мкА, -6 кВ/10 мкА
• Vin: от +5 В – 20% до +12 В + 10%
• Общее включение / выключение: 0-5 В
• Потребляемая мощность: < 2,5 Вт при полной мощности
• Низкие пульсации и шумы
• Последовательная линия: UART (TX, RX)
• Встроенное цифровое управление для повышения производительности
• Компактная упаковка 49x49x23 мм3 (ШхГхВ)
• Высоковольтный выход с помощью провода

Описание:

CAEN Mod.A7560 - это компактный, высокоэффективный и малошумящий двухканальный высоковольтный преобразователь постоянного тока в форм-факторе для монтажа на печатной плате. Он может выдавать двойное выходное высокое напряжение с противоположной полярностью в соответствии с настройками пользователя. Модуль оснащен цифровым управлением, управляемым встроенным микроконтроллером с низким энергопотреблением. Благодаря встроенному встроенному программному обеспечению он может выполнять калибровку, увеличение / уменьшение скорости, последовательность включения, внутреннюю последовательную шину SPI и самокомпенсацию нелинейностей для повышения точности.

Высоковольтный канал A7560 управляется микроконтроллером, который каждые 5 мс обновляет установленное напряжение и предельный ток через 16-разрядный ЦАП, а значения напряжения и тока дискретизации - через 24-разрядный сигма-дельта АЦП. Изменения тока менее 6,5 нА фильтруются цифровым способом с постоянной времени 500 мс. Устройством можно управлять извне и конфигурировать его с помощью последовательного интерфейса USART. Он предоставляет всю необходимую информацию в виде мониторов напряжения и тока, состояния и перегрузки по току для обеспечения безопасности таких извещателей, как RPC и других. Эти характеристики делают A7560 подходящим для интеграции в пользовательские системы или встраиваемые приложения.

A7560 способен работать в магнитном поле силой до 1 КГС.

Функции безопасности позволяют модулю работать в качестве генератора тока и включают:

Обнаружение перегрузки по току: если канал пытается использовать ток, превышающий заданный, выходное напряжение автоматически регулируется таким образом, чтобы поддерживать ток ниже установленного предела. В этом случае канал работает как генератор тока.
Защита: от короткого замыкания, искр и влажности.

Технические параметры:

Упаковка
Материал: DC01; размеры: Ш=49 мм; Д=49 мм; В=23 мм

Рабочая температура
-10° C ÷ +40° C

Температура хранения
-55° C ÷ +85° C

Напряжение питания (Vin)
от +5 В – 20% до +12 В + 10%

Выходное напряжение (Vout)
0 ÷ ±6 кВ

Выходная полярность
Двойной канал, противоположная полярность

Установленное напряжение/
установленное разрешение в понедельник: 100 мВ; пн.: 100 мВ

Максимальный выходной ток (Iout)
10 мкА

Установленный ток/
установленное разрешение в понедельник: 200 пА; пн.: 100 пА

Увеличение/уменьшение
1÷500 В/с

Точность Vmon и Vout
Типичная: ±0,2% ±0,5 В Максимальная: ±0,3% ±0,5В

Точность Imon и Точность Iout
Типичный: ±0,5% ±20 нА, Максимальный: ±1% ±100 нА

Пульсация напряжения
10 Гц ÷ 1000 Гц типичное напряжение: 10 мВ; макс.: 30 мВ
>1000 Гц типичное напряжение: 10 мВ; макс.: 15 мВ

Выходная мощность (макс.)
120 МВт

Потребляемая мощность
< 2,5 Вт при полной мощности

Последовательная линия
USART (TX, RX)

Электромагнитная совместимость
Слабое излучение электромагнитных импульсов и радиочастотных помех; цельный металлический экран с несколькими заземлениями

Однородность множества
< 1 %

Защита
Перегрузка по току, короткое замыкание, искры и влажность
