3-фазный преобразователь 220/400 В переменного тока. 48 В постоянного тока (2 канала x 2 кВт/1 канал x 4 кВт)

Особенности:

• Евро-стойка 3U 19” глубиной 50 см
• Двойная мощность 2 кВт или одинарная мощность 4 кВт мощностью 48 В
• Динамика выходной мощности 48 В ± 10% (дистанционно программируемая)
• Максимальный программируемый выходной ток 40 А (на канал)
• Защита от перегрузки по току (программируемое время отключения)
• Удаленный доступ к статусу перегрузки по току, пониженного или избыточного напряжения
• Пульсации напряжения менее 100 мВ
• Функция локального или удаленного отключения
• Вертикальное принудительное воздушное охлаждение “снизу вверх”
• Устойчивость к магнитному полю и радиации самого высокого класса

Описание:

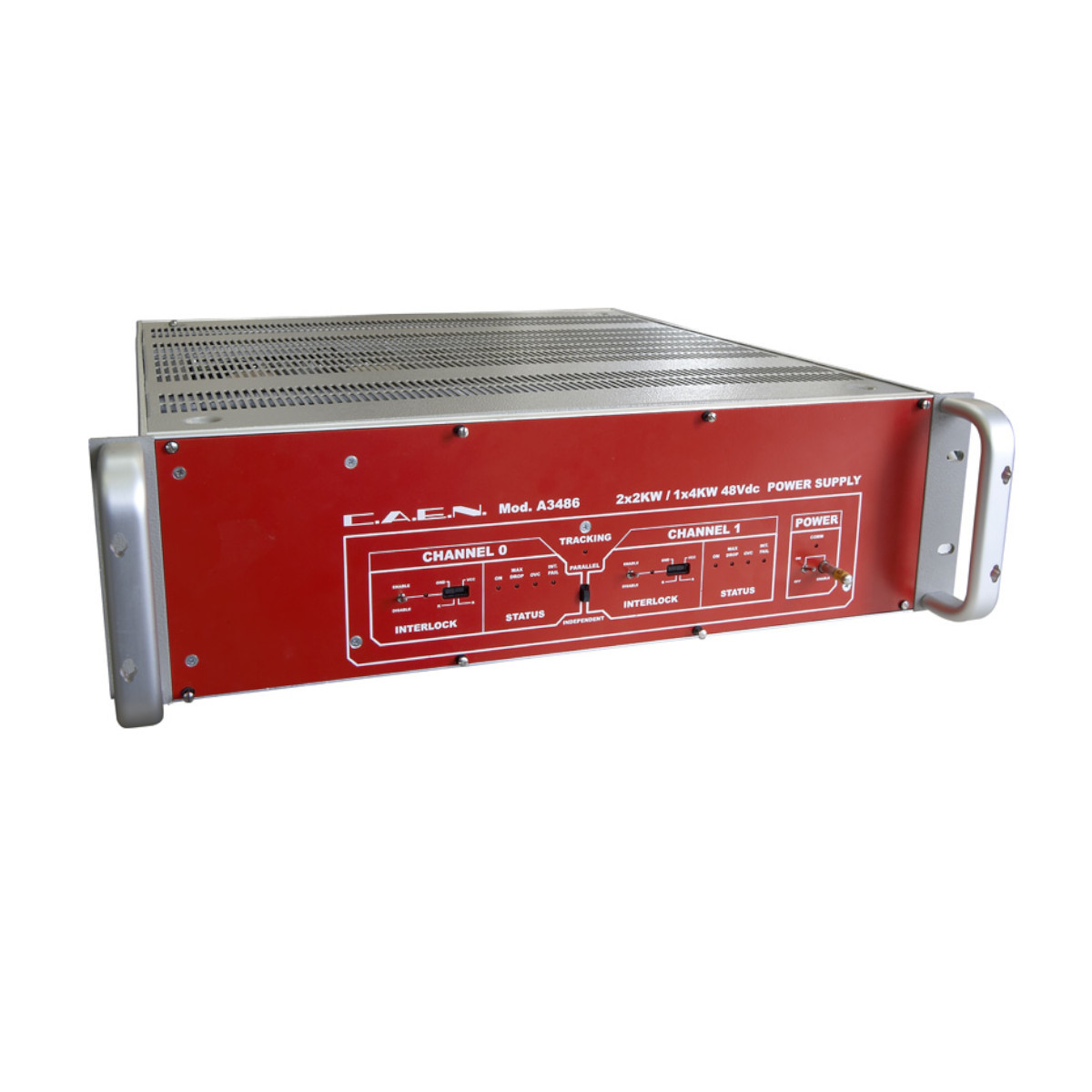

CAEN Mod. A3486 представляет собой двухканальный преобразователь 400 В переменного тока в 48 В постоянного, который позволяет интегрировать в систему EASY channels control также управление источниками питания напряжением 48 В. Каждый канал обеспечивает выходную мощность в 2 кВт (по отношению к земле), и его можно отслеживать, чтобы получить выходную мощность в 4 кВт. Этот модуль предназначен для работы в качестве основного преобразователя во враждебных зонах БАК, что дополняет систему EASY. Функции включают в себя локальное или дистанционное управление, защиту от перегрузки и функцию локального или дистанционного торможения.
На передней панели модуля расположены светодиоды и сигналы мониторинга каналов. Выходы каналов подключаются через одноконтактные разъемы Anderson Power.

Также доступна модель A3486S с блоком питания и соединением link на передней панели.

Технические параметры:

Упаковка
Стойка Euro-mechanics шириной 19 дюймов и высотой 3U
Глубина: 50 см
Выходная полярность
Положительная; изоляция от постоянного тока с общим плавающим заземлением по сравнению с Заземлением >4 Ком; макс. Vcm (общий режим): ±10 В

Вход переменного тока
3-фазный 220/400 В, 50/400 Гц

Вход постоянного тока
2 А при 48 В

Выходное напряжение
44 ÷ 52 В регулируется с помощью программного обеспечения

Максимальная выходная мощность
4 кВт

Пульсации напряжения
<100 мВ/ч, измеренное в полосе частот от 10 Гц до 20 МГц

Контроль напряжения в сравнении с Точность выходного напряжения
макс. ±0,5%

Установленное напряжение в сравнении с Точность выходного напряжения
макс. ±0,5%

Контроль тока в сравнении Точность выходного тока:
± 1A ± 2% от показаний

Заданный ток в сравнении с Точность измерения выходного тока
± 1A ± 2% от уставки

Тестовая настройка
Длина кабеля: 2 м; ∅= 10 мм (как для выхода, так и для возврата)
Тестовая нагрузка: 250÷2000 Вт (номинальная)
Емкость нагрузки: 100 мкФ электролитическая // 100 Нф керамическая (// в зависимости от нагрузки)
