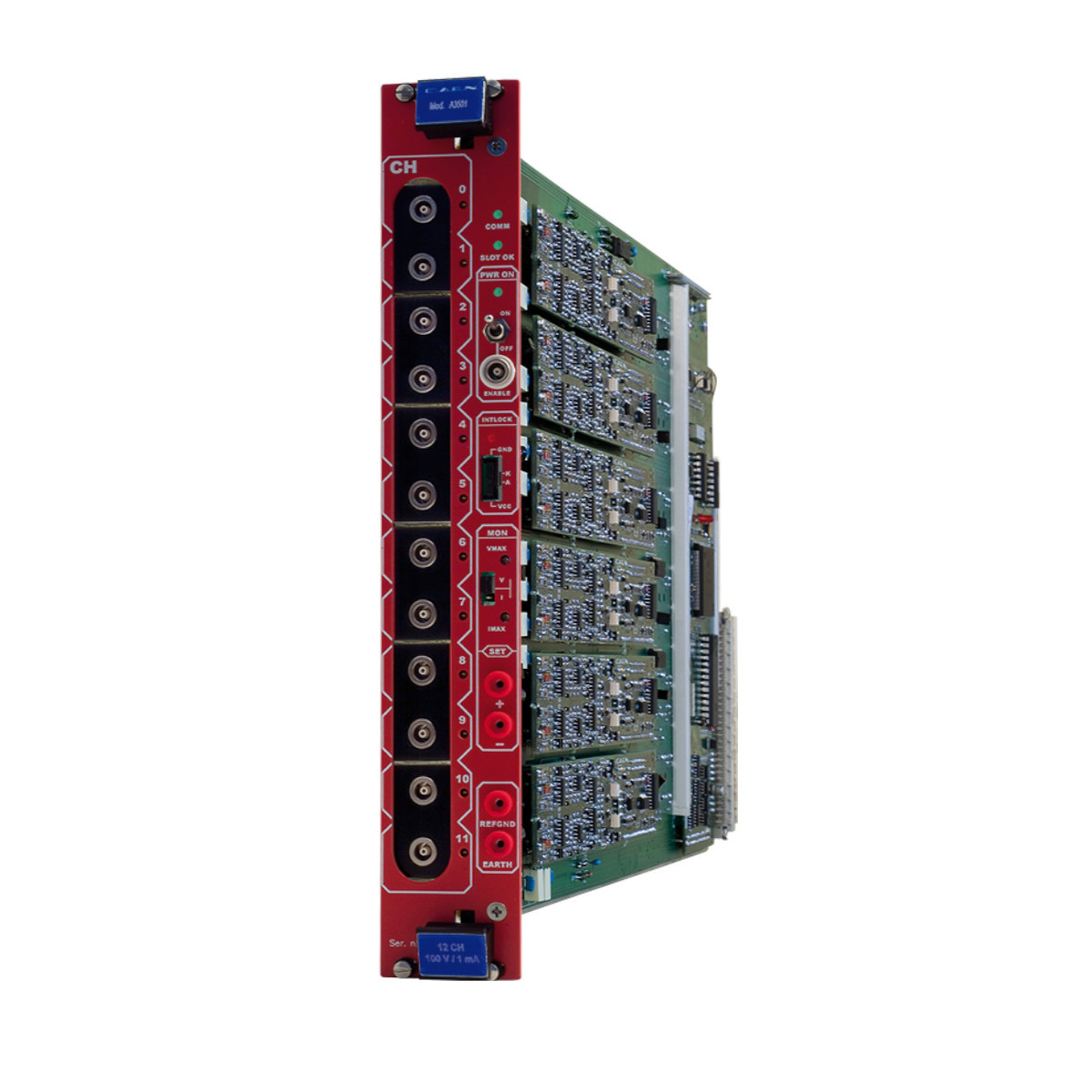

Плата питания на 12 каналов напряжением 100 В / 1 мА A3501

Особенности:

• EASY модуль питания подсистемы
• Устойчив к воздействию магнитного поля и радиации
• 12 каналов напряжением 100 В / 1 мА
• Доступны положительные и отрицательные плавающие каналы

Описание:

Модель CAEN. Плата питания a3501 напряжением 100 В / 1 мА разработана для работы в магнитном поле и радиоактивной среде. В одном A3501 встроено 12 отдельных плавающих каналов напряжением 100 В/1 мА. Выходное напряжение может быть настроено с разрешением монитора 100 мВ.
Если выходное напряжение отличается от запрограммированного значения более чем на 3% от полной шкалы напряжения, канал сигнализируется о том, что он находится либо в состоянии перенапряжения, либо в состоянии пониженного напряжения. Кроме того, для каждого канала с помощью программного обеспечения можно установить предел защиты по напряжению SVMAX с разрешением 100 мВ, и выходное напряжение не может быть запрограммировано выше этого значения.

  Разъем LEMO
Коаксиальный разъем типа LEMO, 12 каналов для модели A3501

Выходной ток контролируется с разрешением 100 нА; если канал пытается использовать ток, превышающий запрограммированный предел, это сигнализирует о перегрузке по току; система SY1527 распознает это состояние как неисправность и реагирует в соответствии с настройкой параметра ОТКЛЮЧЕНИЯ.

Защитные функции позволяют модулю работать в качестве генератора тока и включают в себя:

Каналы: могут быть включены или отключены с помощью глобальной логики блокировки.
Предупреждение о перенапряжении и пониженном напряжении: если выходное напряжение отличается от запрограммированного значения более чем на 3% от полной шкалы напряжения.
Обнаружение перегрузки по току: когда канал пытается превысить запрограммированный предел тока, он сигнализирует о перегрузке по току и переходит в состояние ОТКЛЮЧЕНИЯ. Выходное напряжение изменяется таким образом, чтобы ток оставался ниже запрограммированного предела в течение запрограммированного времени отключения, после чего канал отключается. Если TRIP установлен в “режим постоянного тока”, канал ведет себя как генератор тока.
Аппаратные значения VMAX и IMAX: Максимальное выходное напряжение и максимальный ток могут быть установлены с помощью потенциометра на передней панели на одном и том же общем значении для всех каналов платы. Значения IMAX и VMAX можно считывать с помощью программного обеспечения.

Технические параметры:

Количество каналов
12

Полярность
Индивидуальная плавающая

Выходное напряжение
0 ÷ 100 В (на выходе разъема)

Максимальный выходной ток
1 мА

Заданное напряжение/разрешение монитора
100 мВ

Заданный ток/разрешение монитора
100 нА

Аппаратное обеспечение VMAX
0 ÷ 100 В

Аппаратная точность VMAX
± 2% от FSR

Программное обеспечение VMAX
0 ÷ 100 В

Программное разрешение VMAX
100 мВ

Пульсации напряжения
< 30 мВ pp (от 10 Гц до 20 МГц при полной нагрузке)

Контроль напряжения в зависимости от Точность выходного напряжения
Типичное значение: ± 0,3% ± 0,5 В
Максимальное значение: ± 0,3% ± 1 В
Установленное напряжение в зависимости от Точность выходного напряжения
Типичный: ± 0,3% ± 0,5 В
Максимальный: ± 0,3% ±1 В
Монитор тока в сравнении с Точность измерения выходного тока
Типичное значение: ± 2% ± 1 мкА
Максимальное значение: ± 2% ± 2 мкА
Установленное значение тока в сравнении с Точность измерения выходного тока
Типичное значение: ± 2% ± 1 мкА
Максимальное значение: ± 2% ± 2 мкА
