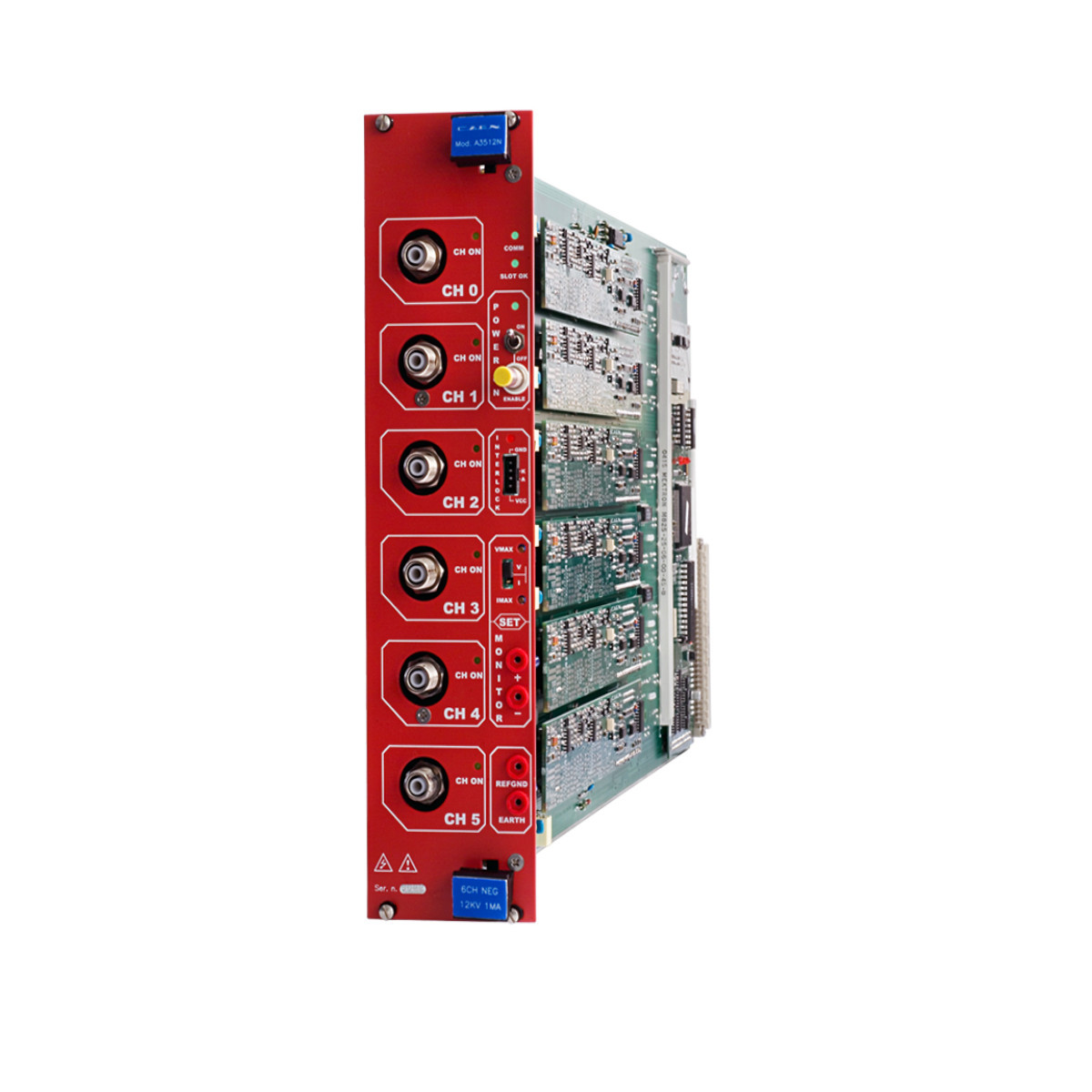

6-канальная плата питания 12 кВ / 1 мА A3512

Особенности:

• Модуль питания подсистемы EASY
• Устойчив к воздействию магнитного поля и радиации
• Шесть каналов напряжением 12 кВ / 1 мА
• Напряжение в каналах может изменяться до 5 В между собой
• VMax и IMax устанавливаются регулировщиком
• Защита каналов: от перенапряжения, перегрузки по току, перегрева
• Включение/ выключение для каждого канала
• Возможность блокировки
• Включение/выключение локальной и удаленной сети 48 В

Описание:

Плата питания CAEN Mod.A3512 мощностью 12 кВ / 1 мА разработана для работы в магнитном поле и радиоактивной среде. В A3512 встроены 6 отдельных плавающих (до 5 В между собой) каналов напряжением 12 кВ / 1 мА. Выходное напряжение может быть установлено с разрешением монитора 1 В.

Если выходное напряжение отличается от запрограммированного значения более чем на 3% от полной шкалы напряжения, канал сигнализируется о том, что он находится либо в состоянии перенапряжения, либо в состоянии пониженного напряжения. Кроме того, для каждого канала с помощью программного обеспечения можно установить предел защиты по напряжению SVMAX с разрешением 1 В, и выходное напряжение не может быть запрограммировано выше этого значения.

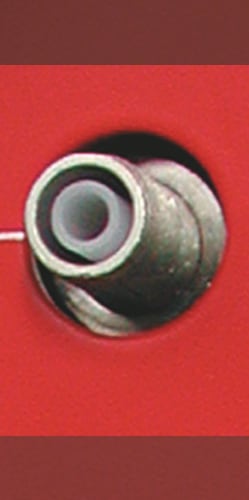

 Высоковольтный разъем CPE
Высоковольтный одноконтактный разъем, 6 каналов (модели A3512, A3512H)

Выходной ток контролируется с разрешением 100 нА; если канал пытается использовать ток, превышающий запрограммированный предел, это сигнализирует о перегрузке по току; система SY1527 распознает это состояние как неисправность и реагирует в соответствии с настройкой параметра ОТКЛЮЧЕНИЯ.

Защитные функции позволяют модулю работать в качестве генератора тока и включают в себя:

Каналы: могут быть включены или отключены с помощью глобальной логики блокировки.
Предупреждение о перенапряжении и пониженном напряжении: если выходное напряжение отличается от запрограммированного значения более чем на 3% от полной шкалы напряжения.
Обнаружение перегрузки по току: когда канал пытается превысить запрограммированный предел тока, он сигнализирует о перегрузке по току и переходит в состояние ОТКЛЮЧЕНИЯ. Выходное напряжение изменяется таким образом, чтобы ток оставался ниже запрограммированного предела в течение запрограммированного времени отключения, после чего канал отключается. Если TRIP установлен в “режим постоянного тока”, канал ведет себя как генератор тока.
Обнаружение превышения температуры: можно отслеживать температуру платы и проверять состояние платы при температуре > 65°C. Если температура платы равна R, все каналы отключены.
Аппаратные значения VMAX и IMAX: Максимальное выходное напряжение и максимальный ток могут быть установлены с помощью потенциометра на передней панели на одном и том же общем значении для всех каналов платы. Значения IMAX и VMAX можно считывать с помощью программного обеспечения.

Технические параметры:

Количество каналов
6

Полярность
Положительная (A3512P, A3512HP) или отрицательная (A3512N, A3512HN), с плавающей обратной связью

Выходное напряжение
0 ÷ 12 кВ (выход разъема)

Максимальный выходной ток
1 мА

Установленное напряжение/разрешение монитора
1 В

Установленное напряжение/разрешение монитора
100 нА

Аппаратное обеспечение VMAX
0 ÷ 12 кВ

Аппаратная точность VMAX
± 2% от FSR

Программное обеспечение VMAX
0 ÷ 12 кВ

Программное разрешение VMAX
1 В

Пульсации напряжения
< 50 мВ/ч (версия A3512H)
< 20 мВ/ч (версия A3512H)
Монитор напряжения в сравнении с Точность выходного напряжения
Типичное значение: ± 0,3% от показаний ± 5 В
Максимальное значение: ± 0,3% от показаний ± 10 В
Установленное напряжение в зависимости от Точность выходного напряжения
Типичное значение: ± 0,3% от заданного значения ± 5 В
Максимальное значение: ± 0,3% от заданного значения ± 10 В
Монитор тока в сравнении с Точность измерения выходного тока
Типичное значение: ± 2% от показаний ± 1 мкА
Максимальное значение: ± 2% от показаний ± 2 мкА
Заданный ток в зависимости от точности измерения Точность измерения выходного тока
Типичное значение: ± 2% от заданного значения ± 1 мкА
Максимальное значение: ± 2% от заданного значения ± 2 мкА
Вес
3,5 кг
