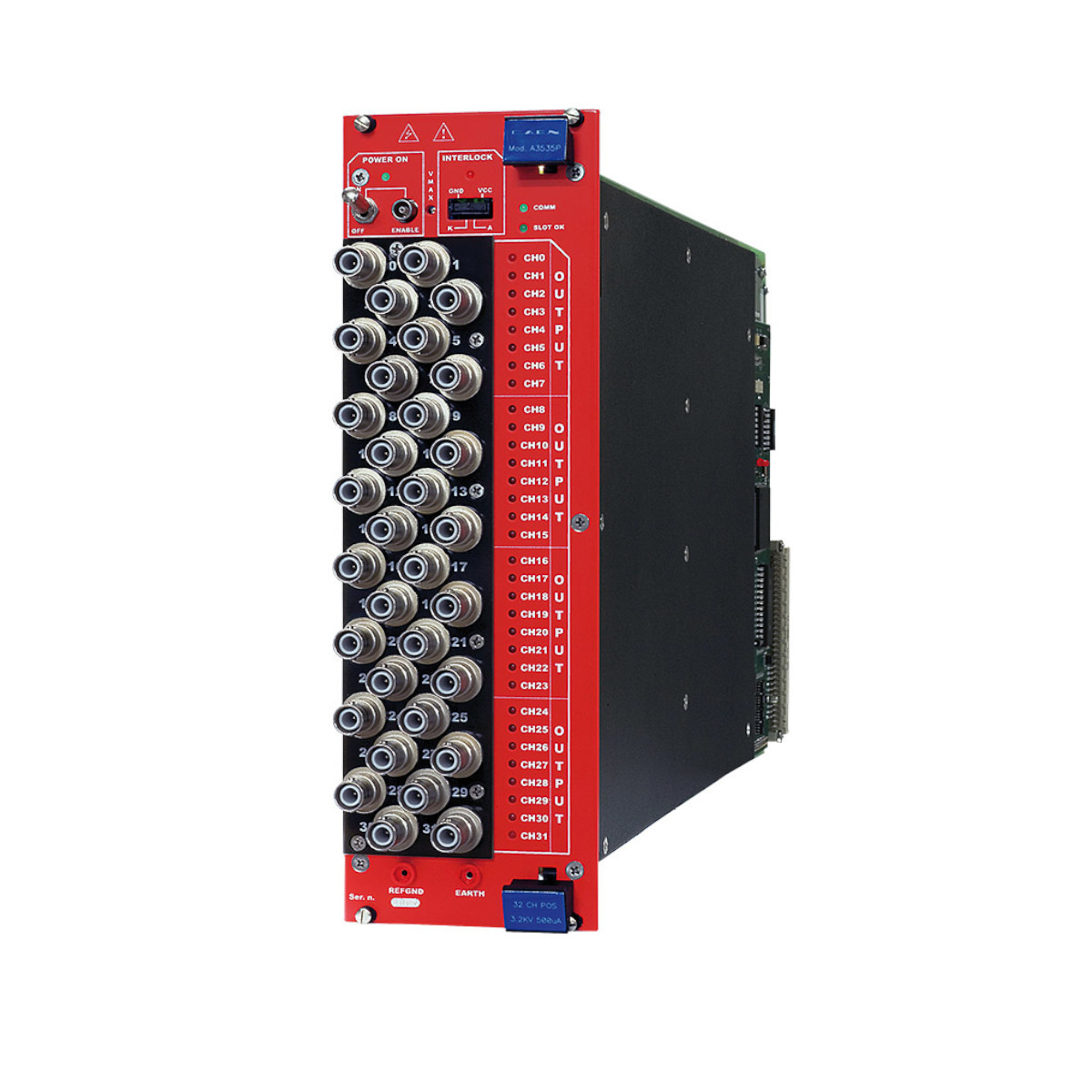

32-канальная плата напряжением 3,2 кВ / 0,5 мА / 1,1 Вт A3535

Особенности:

• Модуль питания подсистемы EASY
• Устойчив к воздействию магнитного поля и радиации
• 32 канала напряжением 3,2 кВ / 0,5 мА
• Общий плавающий обратный сигнал
• VMax и IMax устанавливаются регулировщиком
• Защита каналов: от перенапряжения, перегрузки по току, перегрева
• Включение/ выключение для каждого канала
• Возможность блокировки
• Включение/выключение локальной и удаленной сети 48 В

Описание:

Плата питания CAEN Mod. A3535 мощностью 3,2 кВ / 0,5 мА / 1,1 Вт разработана для работы в магнитном поле и радиоактивной среде. Один A3535 содержит 32 канала напряжением 3,2 кВ / 0,5 мА с общим плавающим обратным сигналом. Выходное напряжение может быть настроено с разрешением монитора 500 мВ.

  Высоковольтный разъем
Высоковольтный коаксиальный разъем Radiall R317580, 32 канала для модели A3535P/N

Кроме того, для каждого канала с помощью программного обеспечения можно установить предел защиты по напряжению SVMAX с разрешением 500 мВ, и выходное напряжение не может быть запрограммировано выше этого значения.

Функции безопасности позволяют модулю работать в качестве генератора тока и включают:

Каналы: могут быть включены или отключены с помощью глобальной логики блокировки.
Предупреждение о перенапряжении и пониженном напряжении: если выходное напряжение отличается от запрограммированного значения более чем на 3% от полной шкалы напряжения.
Обнаружение перегрузки по току: когда канал пытается превысить запрограммированный предел тока, он сигнализирует о перегрузке по току и переходит в состояние ОТКЛЮЧЕНИЯ. Выходное напряжение изменяется таким образом, чтобы ток оставался ниже запрограммированного предела в течение запрограммированного времени отключения, после чего канал отключается. Если TRIP установлен в “режим постоянного тока”, канал ведет себя как генератор тока.
Аппаратное значение VMAX: Максимальное выходное напряжение может быть установлено с помощью потенциометра на передней панели при одинаковом значении для всех каналов платы. Значение VMAX можно считывать с помощью программного обеспечения.

Технические параметры:

Количество каналов
32

Полярность
Положительная / отрицательная в зависимости от приобретенной версии; общий плавающий возврат

Выходное напряжение
0 ÷ 3,2 кВ (на выходе разъема)

Максимальная выходная мощность
1,1 Вт на канал

Максимальный выходной ток
0,5 мА

Установленное напряжение/ разрешение монитора
500 мВ

Текущее разрешение установки/монитора
100 нА

Аппаратное обеспечение VMAX
0 ÷ 3,2 кВ

Аппаратная точность VMAX
± 2% от FSR

Программное обеспечение VMAX
0 ÷ 3,5 кВ

программное разрешение VMAX
500 мВ

Пульсации напряжения
< 50 мВ в диапазоне частот от 10 Гц до 15 МГц при полной нагрузке

Сравнение напряжения на мониторе с Точность выходного напряжения
± 0,3% от показаний ± 1 В

Установленное напряжение в сравнении с Точность выходного напряжения
± 0,3% от заданного значения ± 1 В

Монитор тока в сравнении с Точность измерения выходного тока
± 2% от показаний ± 0,3 мкА

Установленный ток в сравнении с Точность измерения выходного тока
± 2% от заданного значения ± 1 мкА

Вес
3,2 кг
