6-канальная плата питания 8 В / 16 А / 90 Вт A3016

Особенности:

• Модуль питания подсистемы EASY
• Устойчив к воздействию магнитного поля и радиации
• 6 плавающих каналов напряжением 1,5 ÷ 8 В / 16 А
• Максимальная выходная мощность каждого канала составляет 90 Вт
• VMax и IMax устанавливаются регулировщиком для каждого канала
• Включение / выключение для каждого канала
• Каналы индивидуально контролируются и защищены
• Возможность блокировки
• Локальное и дистанционное включение/выключение питания напряжением 48 В

Описание:

Плата питания CAEN Mod.A3016 с 6 каналами 8 В / 16 А, разработанная для работы в магнитном поле и умеренно радиоактивной среде. На одном A3016 расположены шесть каналов с плавающей (реверсивной полярностью) мощностью 8 В / 16 А и максимальной выходной мощностью 90 Вт.
Доступны две версии: модель A3016, оснащенная выходными разъемами APP30, и модель A3016B, оснащенная винтовыми замками для подключения выходных кабелей. Диапазон выходного напряжения разъема составляет 2 ÷ 8 В при разрешении монитора 5 мВ; управление каналами включает различные сигналы тревоги и защиты. Плата оснащена линиями дистанционного зондирования для компенсации падения напряжения на соединительных кабелях.

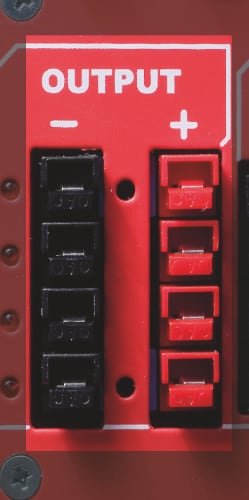

  Разъем APP30
Разъем типа APP30 1317G4 для модели A3016

Защитные функции позволяют модулю работать в качестве генератора тока и включают в себя:

Канал: может быть включен или отключен с помощью глобальной логики блокировки.
Предупреждение о перенапряжении и пониженном напряжении: если выходное напряжение отличается от запрограммированного значения более чем на 3% от полной шкалы напряжения.
Обнаружение перегрузки по току: когда канал пытается превысить запрограммированный предел тока, он сигнализирует о перегрузке по току и переходит в состояние ОТКЛЮЧЕНИЯ. Выходное напряжение изменяется таким образом, чтобы ток оставался ниже запрограммированного предела в течение запрограммированного времени отключения, после чего канал отключается. Если TRIP установлен в “режим постоянного тока”, канал ведет себя как генератор тока.
Аппаратные VMAX и IMAX: Максимальное выходное напряжение и максимальное значение тока могут быть установлены с помощью программного обеспечения с разрешением 5 мВ, и выходное напряжение не может быть запрограммировано выше этого значения.

Технические параметры:

Количество каналов
6

Полярность
Обратимый

Выходное напряжение
2 ÷ 8 В (на выходе разъема)

Максимальный выходной ток
16 А

Установленное напряжение/разрешение монитора
5 мВ

Установленный ток/разрешение монитора
10 мА

Аппаратное обеспечение VMAX
2 ÷ 8 В

Программное обеспечение VMAX
2 ÷ 8 В

Программное разрешение VMAX
5 мВ

Пульсации напряжения
<20 мВ/ч на 10 мкФ // 0,1 мкФ при 10 Гц-15 МГц

Монитор напряжения в зависимости от
Максимальная точность измерения выходного напряжения ±30 мВ ±0,3% от показаний

Установленное напряжение в сравнении с
Максимальная точность измерения выходного напряжения ±30 мВ ±0,3% от показаний

Монитор тока в сравнении с Точность измерения выходного тока
± 0,05А ± 2% от показаний

Заданный ток в сравнении с Точность измерения выходного тока
± 0,05А ± 2% от показаний

Регулировка нагрузки
± 0,3 % (с сенсорными проводами)
± 2 % (без сенсорных проводов)
Выходная мощность (на канал)
90 Вт

Кабель для настройки теста
кабель: длина = 20 ~30 м; диаметр = 10 мм (как для выхода, так и для возврата) с подключенными измерительными проводами
испытательная нагрузка: 250÷2000 Вт (номинальная)
емкость нагрузки: 100 мкФ электролитическая // 100 Нф керамическая (// в зависимости от нагрузки)
