Универсальная многоканальная система низковольтного электроснабжения SY8800

Особенности:

• Модульная система заводской конфигурации
• 5 свободных слотов для модулей питания
• Размер ящика 3U x 19 " x 35 см
• Плавающие каналы
• Локальное и дистанционное управление
• Дистанционное управление через Ethernet, USB, CANBUS и RS232
• Максимальная выходная мощность: 2,5 кВт при 220 В переменного тока, 1,5 кВт при 115 В переменного тока
• До 8 независимых каналов
• Низкий уровень шума
• Доступные модули:
• 2÷7 В 550 Вт (110 А при 5 В), 1 слот
• 2÷7 В 1100 Вт (220 А при 5 В) 2 слота
• ±7÷16 В 550 Вт (23 А при±12 В) 1 слот
• =7=16 В 1100 Вт (46 А при=12 В) 2 слота
• ±20÷28 В 550 Вт (11 А при±24 В) 1 слот
• ±20÷28 В 1100 Вт (22 А при±24 В) 2 слота
• Установленное напряжение 10 мВ/разрешение монитора
• Установленный ток 100/200 мА/разрешение монитора (2÷7 В)
• Установленный ток 20/40 мА/разрешение монитора (±7÷16 В/±20÷28 В)
• ВКЛЮЧЕНИЕ/ ВЫКЛЮЧЕНИЕ отдельных каналов и их ОТКЛЮЧЕНИЕ от сети
• Измерительные провода для восстановления падения напряжения
• 4 аналоговых входа, 4 цифровых входа, 4 цифровых выхода
• Встроенные вентиляторы для вертикального охлаждения

Описание:

CAEN Mod. SY8800 - это плавающий низковольтный источник питания высокой плотности, предназначенный для питания малошумящей электроники средними и высокими токами. На данный момент разработано шесть модулей:

2÷7 В 550 Вт (тип 110 А при 5 В).
2÷7 В 1100 Вт (тип 220 А при 5 В)
±7÷16 В 550 Вт (тип 23 А при±12 В)
±7÷16 В при 1100 Вт (тип 46 А при±12 В)
±20÷28 В при 550 Вт (тип 11 А при± 24 В)
±20÷28 В, 1100 Вт (тип 22A при± 24 В)
Система настроена на заводе-изготовителе. Система оснащена линиями дистанционного зондирования для компенсации падения напряжения на соединительных кабелях.

 Разъем Ethernet
Разъем-розетка 10Base-T для передачи сигналов TTL (TCP/IP) для модели SY8800

 Разъем USB

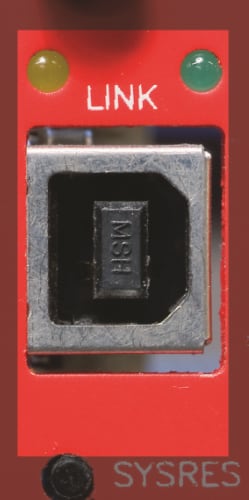

AMP 787780-2, USB Type B для модели SY8800

Управление модулем может осуществляться как локально, с помощью цветного графического дисплея, так и удаленно, через Ethernet, USB, CANBUS и RS232.

Функции безопасности позволяют модулю работать в качестве генератора тока и включают:

Каналы: могут быть включены или отключены с помощью логики блокировки. Время нарастания и спада мощности низкого напряжения может быть выбрано независимо для каждого канала с шагом 5 мс.
Защита от перенапряжения и пониженного напряжения: когда выходное напряжение отличается от запрограммированного значения.
Обнаружение перегрузки по току: если канал пытается использовать ток, превышающий его запрограммированный предел, он переходит в состояние ОТКЛЮЧЕНИЯ, сохраняя максимально допустимое значение в течение запрограммированного времени (ОТКЛЮЧЕНИЯ), прежде чем отключиться.
Программируемая максимальная выходная мощность канала: ограничение по напряжению (VOVP): канал отключается, когда его выходное напряжение превышает VOVP.
Блокировка платы безопасности: эта защита отключает генерацию высоковольтных сигналов, когда высоковольтные выходы не подключены к своим нагрузкам.

Технические параметры:

Механическая упаковка
Размер ящика 3U x 19 " x 35 см; вес: 17 кг

Питание от сети
Автоматический диапазон: 92 ÷264 В переменного тока, 50÷60 Гц
Пусковой ток: <16 А при 230 В переменного тока
Коэффициент мощности: > 0,98 при выходной мощности > 1 кВт
Максимальная суммарная выходная мощность
1250 Вт при 100 В переменного тока, 2530 Вт при 211 В переменного тока

Интерфейс
RS232, USB (2.0), шина CAN, Ethernet

Плавка
Внешний 16 А, тип B/C

Максимальные токи
110/220 А при +5 В, 23/46 А при ±12 В, 11/28 А при ±24 В

Модули питания
Не более 5 модулей шириной = 1

Регулирование нагрузки
< 10 мВ при изменении нагрузки на 0-100% при 2 В÷7 В
< 15 мВ при изменении нагрузки на 0-100% при ± 7 В÷16 В
< 15 мВ при изменении нагрузки на 0-100% при ± 20 В÷28 В

Эффективность
75% ÷ 85% при 230 В переменного тока в зависимости от конфигурации

Датчики температуры
Управление питанием: номер 1

Защита от перенапряжения
Перенапряжение: Отключается, когда выходное напряжение > VOVP (программируемое)
Пониженное напряжение: Отключается, когда выходное напряжение < 90% от заданного напряжения
Перегрузка по току: Отключается, когда ток превышает запрограммированное значение Iset
Защита от перегрева
Отключение при температуре отдельного блока питания > 90°C
Сигнализируется при регулировании температуры источника питания > 65° C

Операция
0÷50°C без снижения температуры

Прошивка
Прошивка SY8800 может быть обновлена через Ethernet

Модуль коррекции коэффициента мощности
Входное напряжение: 92 ÷ 264 В переменного тока
Частота 50 ÷ 60 Гц
Пусковой ток: <16 А при 230 В переменного тока, Внешний предохранитель типа B/C на 16 А, Коэффициент мощности > 0,98 при выходной мощности > 1 кВт
Внешний предохранитель: 16A, тип B/C, коэффициент мощности > 0,98 при выходной мощности > 1 кВт
Коэффициент мощности: > 0,98 при выходной мощности > 1 кВт
Максимальная суммарная выходная мощность: 1200 Вт при 100 В переменного тока, 2530 Вт при 211 В переменного тока
Задержка включения: от 50 мс до 100% напряжения, монотонное повышение
Кпд: 75% ÷ 85% при 230 В переменного тока в зависимости от конфигурации
Модуль питания (2 В÷7 В)
Напряжение: 2 В ÷ 7 В
Ток: 115 А / 230 А
Увеличение / уменьшение амплитуды и время срабатывания: Не более 5 секунд; шаг 10 мс
Пульсация: Максимальная: < 10 мВ/с, типичная: 6,0 мВ/с
Точность измерения напряжения: ± 20 мВ
Регулирование нагрузки: < 10 мВ (sense) для изменения нагрузки на 0-100%
Восстановление переходных характеристик:
< 100 мВ при изменении шага тока ±25 А
6 мс для восстановления до ±1% заданного напряжения при изменении тока с 25 А на 0 А
0,5 мс для восстановления до ±1% заданного напряжения при изменении тока с шагом ±25 А
0,7 мс для восстановления до ± 0,1% от заданного напряжения при изменении тока с шагом ±25 А
Устойчивость к мерцанию: <50 мс
Модуль питания (+/- 7 В-16 В)
Напряжение: ±7 В ÷ ±16 В
Ток: 23 А / 46 А
Увеличение / уменьшение напряжения и время срабатывания: Не более 5 секунд с шагом 10 мс
Пульсации: не более < 10 мВ/ч, тип: 4,5 мВ /ч
Точность измерения напряжения: ± 20 мВ
Регулирование нагрузки: < 15 мВ для изменения нагрузки на 0-100%
Восстановление переходных характеристик:
< 100 мВ при изменении тока с шагом ±5 А
8 мс для восстановления до ±1% от заданного напряжения при изменении тока с шагом от 5 А до 0 А
1,0 мс для восстановления до ± 1% от заданного напряжения при изменении тока с шагом ±5 А
1,8 мс для восстановления до ± 0,1% от заданного напряжения при изменении тока с шагом ±5 А
Устойчивость к мерцанию: <30 мс
Модуль питания (+/- 20 В-28 В)
Напряжение: ± 20 В÷28 В
Ток: 23 А / 46 А
Время включения / выключения; Время срабатывания: не более 5 с; шаг 10 мс
Пульсации: макс. < 10 мВ/с, тип: 4,5 мВ/с
Точность измерения напряжения: ± 20 мВ
Регулирование нагрузки: < 15 мВ при изменении нагрузки на 0-100%
Восстановление переходных характеристик:
< 100 мВ при изменении тока с шагом ±5 А
8 мс для восстановления до ±1% заданного напряжения при изменении тока с шагом от 5 А до 0 А
1,0 мс для восстановления до ± 1% заданного напряжения при изменении тока с шагом ±5 А
1,8 мс для восстановления до ± 0,1% от заданного напряжения при изменении шага тока на ±5 А
Устойчивость к мерцанию: < 30 мс
