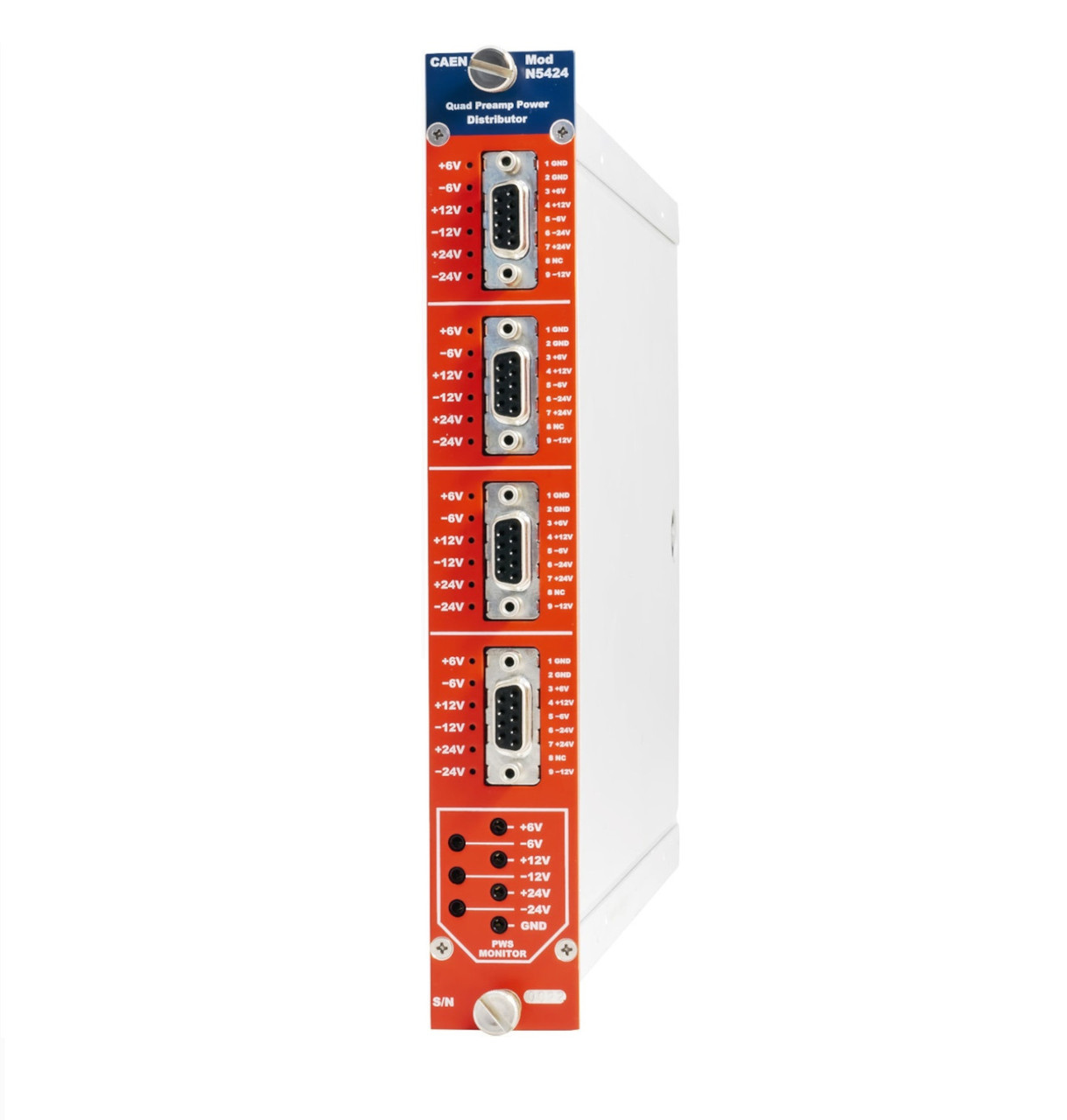

Четырехканальный распределитель питания NIM для предусилителей A 1422 N5424

Особенности:

• Модуль NIM с одной шириной
• Четыре разъема DB9 с напряжением ±6 В, ±12 В, ±24 В каждый
• Пульсации: < 2 vpp при включении = 6 В; < 3 mVpp при включении =12 В, =24 В
• Проверка всех 6 напряжений на каждом выходе
• Защита всех напряжений с помощью самовосстанавливающихся электрических предохранителей
• Выходы с индивидуальной фильтрацией для обеспечения низкого уровня шума
• Стандартный выходной сигнал совместим с CAEN electronics и многими другими производителями

Описание:

CAEN Mod. N5424 - это 4-канальный модуль распределения и управления питанием NIM.

Отдельные выходы напряжения (±6 В, ±12 В и ±24 В) защищены электронными предохранителями, которые автоматически восстанавливаются после короткого замыкания. На каждом из четырех выходов регистрируются все шесть напряжений. Состояние отображается светодиодами. Модуль также помогает проверить правильность уровней напряжения в NIM-блоке. Если используется NIMbin без напряжения =24 В, соответствующие светодиоды загораются, и проверка этих напряжений пропускается.

 Разъем D-Sub9
9-контактный разъем-розетка для модели N5424

Для малошумящих предусилителей требуется питание постоянным током, которое не создает помех, создаваемых другими модулями, установленными в блок. Модуль. N5424 обеспечивает этот низкий уровень шума, фильтруя линии питания отдельно на каждом разъеме.

Технические параметры:

Механическая упаковка
Один модуль NIM mechanics

Требования к питанию
Питание от блока питания NIM bin

Выход предусилителя 1,2,3,4 В
±6 В / 1 А
±12 В / 1 А
±24 В / 100 мА
4 разъема Sub D9

Уровень шума
=6 выходов на предусилителе 1=4 разъема: пульсация 2 мвп
=12 В на ВЫХОДЕ, =24 В на предусилителе 1=4 разъема: пульсация 3 мвп
Условия измерения
Осциллограф с ограниченной полосой пропускания 20 МГц, подключенный к сети переменного тока; емкостная нагрузка при измерении составляет 100 нФ
При полной нагрузке (1 А при включении = 6 В, 1 А при включении = 12 В, 100 мА при включении = 24 В)
