8-канальный двухдиапазонный АЦП с многособытийным пиковым датчиком V1785

Особенности:

• Два одновременных диапазона: 0 ÷ 4 В / 0 ÷ 500 мВ
• 12-битное разрешение с 15-битной динамикой
• 125 мкВ LSB на низком диапазоне, 1 мВ LSB на высоком диапазоне
• Время преобразования 2,8 мкс / 8 ч
• быстрое обнуление по времени за 600 нс
• и подавление переполнения для каждого канала
• Интегральная нелинейность ±0,1 %
• Дифференциальная нелинейность ±1,5 %
• буферная память на 32 события
• Передача данных BLT32/MBLT64/CBLT32/CBLT64
• Команды многоадресной рассылки
• Оперативная вставка

Описание:

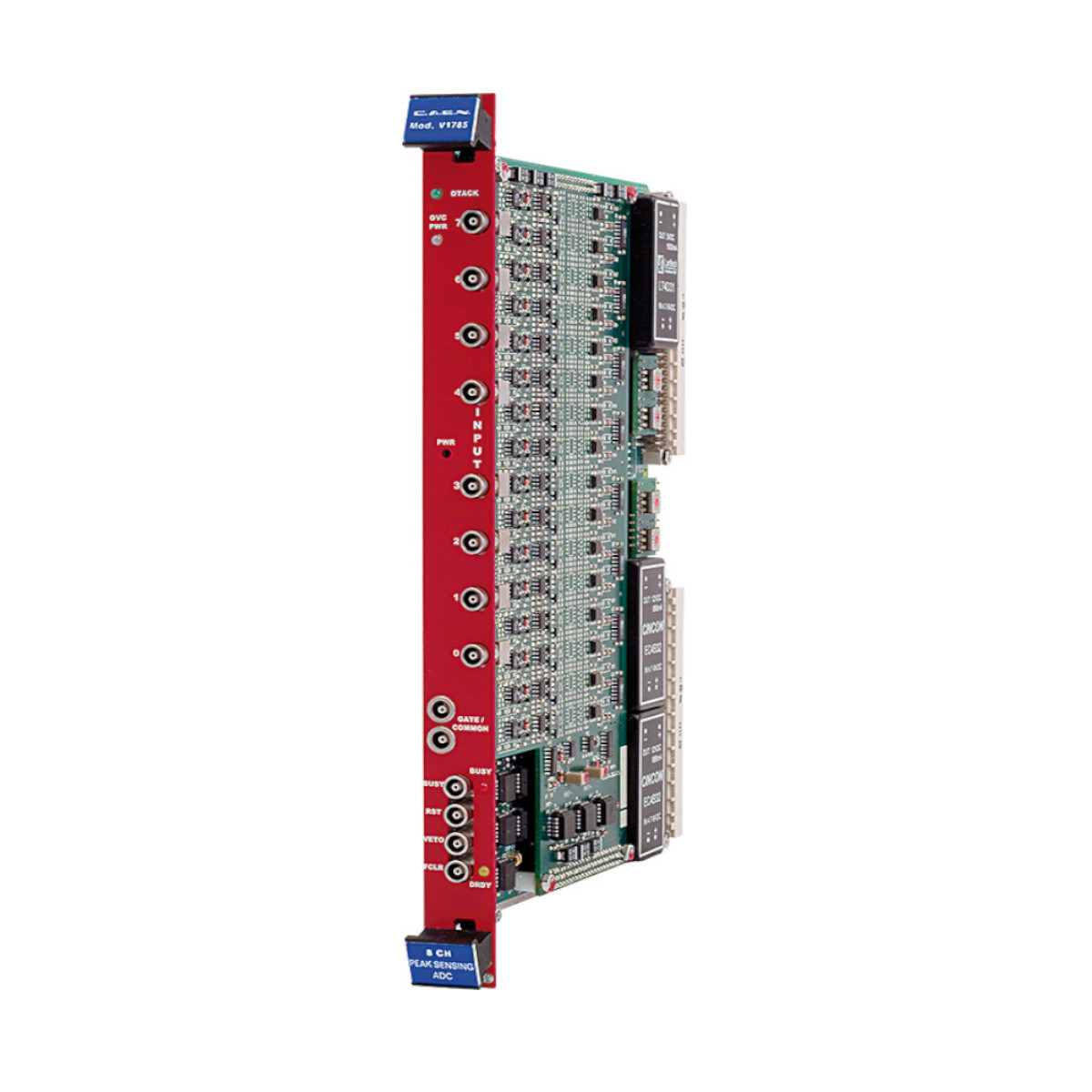

Мод. V1785 представляет собой модуль VME 6U шириной в 1 единицу, содержащий 8 каналов аналого-цифрового преобразования с датчиком пиковых значений. Каждый канал способен обнаруживать и преобразовывать пиковое значение положительных аналоговых сигналов (со временем нарастания >50 нс), подаваемых на соответствующие разъемы. Диапазон входных напряжений составляет 0 ÷ 4 В. Каждый канал обрабатывается двумя каскадами усиления (x1 и x8) параллельно, за которыми следует каскад АЦП: в этом случае используется двойной диапазон входных напряжений: 0 ÷ 4 В (1 мВ LSB) и 0 ÷ 500 мВ (125 мкВ LSB); это позволяет избегайте насыщения большими входными сигналами, одновременно повышая разрешение при малых значениях.
Для уменьшения дифференциальной нелинейности в АЦП используется скользящая шкала.
Программируемое подавление нуля, буферная память на несколько событий, счетчик срабатывания и функции тестирования обеспечивают гибкость устройства.
Модуль работает в режиме A24/A32. Передача данных осуществляется в режиме D16, D32, BLT32 или MBLT64. Устройство также поддерживает передачу блоков по цепочке (CBLT32/CBLT64) и команды многоадресной рассылки.
Интерфейс VME соответствует стандартам VME64 и VME64X и поддерживает режимы A24/A32 и многоадресной адресации. Считывание данных происходит либо в режиме D32, BLT32, MBLT64, либо в последовательной последовательности с 32/64-битной передачей блоков. Модуль оснащен полностью программируемым прерывателем RORA.
Плата снабжена разъемами P1 и P2 VME и устанавливается как в V430, так и в стандартные корпуса 6U. Он также поддерживает “оперативную вставку”, позволяя пользователю вставлять (или извлекать) плату в ящик (или из него), не выключая его.

Технические параметры:

Упаковка
модуль VME шириной в 1 единицу, 6U

Входные
8 каналов, сопротивление 1 Ком, положительная полярность, подключение по постоянному току

Диапазон входных сигналов
Двойной диапазон: 0 ÷ 4 В / 0 ÷ 500 мВ

Разрешение
12 бит (15-битная динамика)

Получить
Высокий диапазон: 1 мВ/отсчет; Низкий диапазон: 125 мкВ/отсчет

Минимальное входное напряжение
1 мВ

Отражения
< 5% при времени спада входных сигналов 2 нс

Смещение входного сигнала
±2 мВ

Среднеквадратичный уровень шума
0,7 отсчетов (высокий диапазон), 1,5 отсчетов (низкий диапазон)

Интегральная нелинейность
± 0,1% от FSR (=3840 отсчетов)
от 5% до 95% от FSR

Однородность межканального усиления
± 1.5%

Равномерность усиления на межканальном канале
> 60 дБ

Быстрое время очистки
600 нс

Время преобразования
2,8 мкс для всех каналов

Подавление нулевого сигнала
Пороговые значения программируются в:

16 АЦП подсчитывают шаги по всему FSR
2 АЦП подсчитывают шаги по 1/8 FSR
Управляющие входы
Входные сигналы NIM:

ВЕНТИЛЬ: временное окно для текущего интегрирования.
RST: сбрасывает секции контроля качества, регистры состояния MEB и управления.
VETO: запрещает преобразование сигналов контроля качества.
FCLR: БЫСТРАЯ ОЧИСТКА секций контроля качества.
Управляющие выходы
Выходные сигналы NIM:

DRDY: указывает на наличие данных
ЗАНЯТО: плата заполнена, выполняется сброс настроек, преобразование или тест ПАМЯТИ
Интерфейс VME
A24/A32
Географическая адресация
Команды многоадресной рассылки
D16/D32,BLT32/MBLT64,CBLT32/CBLT64
