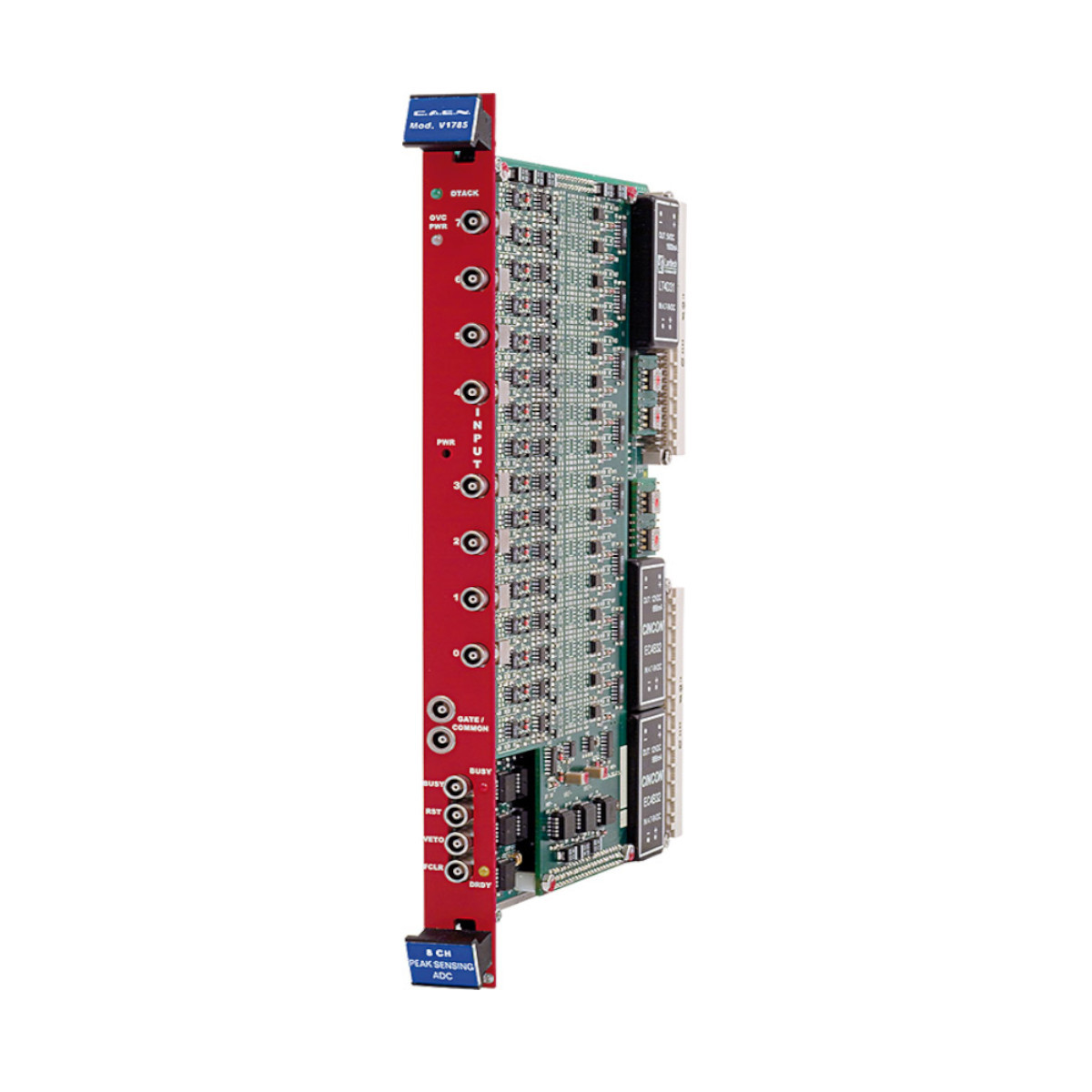

32-канальный многоэпизодный АЦП с пиковым измерением V785

Особенности:

Mod. V785 представляет собой модуль VME 6U шириной в 1 единицу, содержащий 32 канала аналого-цифрового преобразования с датчиком пиковых значений. Каждый канал способен обнаруживать и преобразовывать пиковое значение положительных аналоговых сигналов (со временем нарастания >50 нс), подаваемых на соответствующие разъемы. Диапазон входного напряжения составляет 0 ÷ 4 В.
Выходные сигналы ПИКОВЫХ секций мультиплексируются и впоследствии преобразуются двумя быстродействующими 12-разрядными АЦП (5,7 мкс для всех каналов). Интегральная нелинейность составляет ±0,1 от полной шкалы (FSR), измеренной в диапазоне от 2% до 97% от FSR; дифференциальная нелинейность составляет ±1,5% от FSR, измеренной в диапазоне от 3% до 100% от FSR. В АЦП используется технология скользящей шкалы для уменьшения дифференциальной нелинейности.
Программируемое подавление нуля, многоэпизодная буферная память, триггерный счетчик и функции тестирования обеспечивают гибкость устройства.
Модуль работает в режиме A24/A32. Передача данных происходит в режимах D16, D32, BLT32 или MBLT64. Устройство также поддерживает передачу блоков по цепочке (CBLT32/CBLT64) и команды многоадресной рассылки.
Для модели V785 доступен 16-канальный плоский кабель к входному адаптеру LEMO (мод. A385) (для одной 32-канальной платы V785 требуются две платы A385). Плата поддерживает функцию вставки под напряжением, что позволяет вставлять или извлекать их в ящик, не выключая его.

Описание:

Упаковка
модуль VME шириной в 1 единицу, 6U

Входные
32 канала, сопротивление 1 ком, положительная полярность, подключение по постоянному току

Разрешение
12 бит

Полный диапазон шкалы
4 В, опционально 8 В (при использовании скользящей шкалы FSR уменьшается с 4095 до 3840 отсчетов)

Минимальный регистрируемый сигнал
10 мВ

Минута. Время нарастания входного сигнала
50 нс

Среднеквадратичный уровень шума
обычно 0,8 отсчетов, максимум 2 отсчета

Интегральная нелинейность
0,1% от FSR (=3840 отсчетов) от 2% до 97% от FSR, измеренного при времени нарастания входных сигналов > 100 нс

Дифференциальная нелинейность
±1,5% от 3% до 100% FSR (= 3840 отсчетов), измеренного при времени нарастания входных сигналов 1 мкс

Межканальная изоляция
> 70 дБ при времени нарастания входных сигналов > 200 нс

Отключение питания
0,007 отсчета/мВ (+5 В); 0,02 отсчета/мВ (+12 В); 0,003 отсчета/мВ (-12 В)

Макс. Ширина затвора
1 мс

Стабильность температуры
Смещение: 0,12 отсчетов/°C Коэффициент усиления: 25 стр/мин/°C

Быстрое время очистки
600 нс

Время преобразования
5,7 мкс для всех каналов

Подавление нулевого сигнала
Программируемые пороговые значения: 16 АЦП подсчитывает шаги по всему FSR2 АЦП подсчитывает шаги, превышающие 1/8 FSR

Вход ЗАТВОРА
Сигнал NIM, высокий импеданс

Управляющие входы
Активный-высокий, дифференциальный ECL

ЗАТВОР: временное окно для определения пика (ECL/NIM).
RST: сбрасывает ПИКОВЫЕ участки, регистры состояния MEB и управления.
VETO: запрещает преобразование пиков.
FCLR: БЫСТРОЕ УДАЛЕНИЕ пиковых участков и преобразование.
Управляющие выходы
V785: активен-высокий уровень, дифференциальный ECL

ЗАНЯТО: указывает на наличие данных.
DRDY: полная загрузка платы, сброс настроек, преобразование или работа в режиме ТЕСТИРОВАНИЯ ПАМЯТИ
Интерфейс VME
Команды многоадресной рассылки с географической адресацией A24/A32
D16/D32, BLT32/MBLT64,CBLT32/CBLT64
Дисплей
DTACK: зеленый светодиод; загорается при каждом доступе к VME.
ЗАНЯТО: красный светодиод; горит во время преобразования, сброса или проверки памяти, а также при заполнении MEB.
DRDY: желтый светодиод; загорается при возникновении одного события в MEB.
TERM: оранжевый/зеленый/красный светодиод; загорается в соответствии со статусом завершения линии.
OVC/PWR: зеленый/оранжевый
СВЕТОДИОД; зеленый при включении платы; если оранжевый, то это указывает на перегрузку по току
