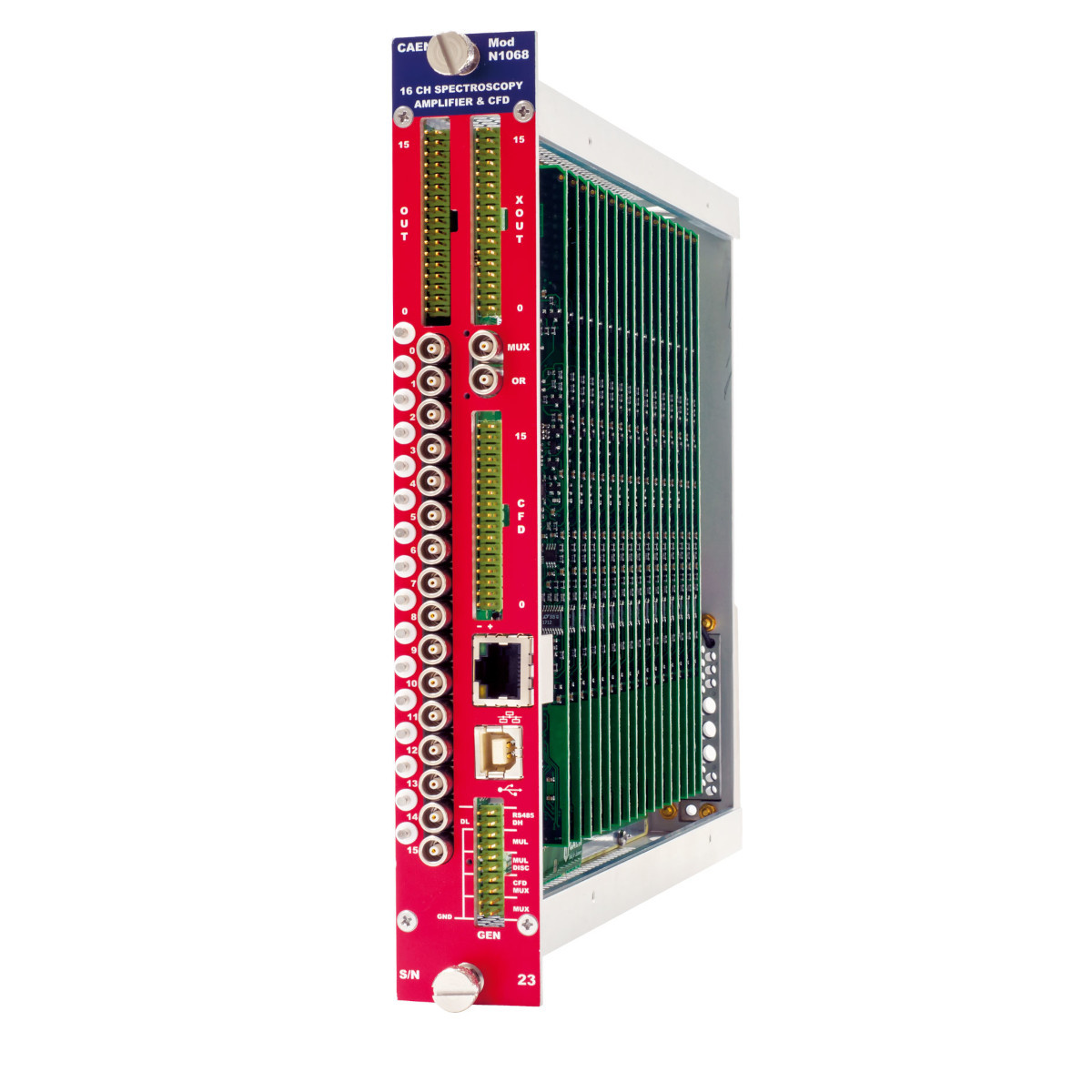

16-канальный программируемый спектроскопический усилитель и 16-канальный CFD-дисплей N1068

Особенности:

• 16 каналов - это единый модуль NIM.
• Доступны дифференциальные и несимметричные версии
• Специальная версия для германиевого детектора
• Возможность индивидуального выбора средства защиты от скопления
• Программируемая положительная или отрицательная входная полярность для каждого канала
• Входная динамика ±4 В на 50 Ом (SE) и 110 Ом (дифференциальная)
• Активный восстановитель базовой линии с программируемым выходным смещением
• 16 каналов CFD с 5-ступенчатой задержкой, которые выбираются индивидуально перемычкой
• 12-разрядная программируемая задержка на выходе ECL CFD (диапазон: 200-800 нс)
• Усилители с синхронизирующими фильтрами с программируемым временем дифференцирования и интегрирования
• Мультиплексированный выходной сигнал CFD, энергетического или временного фильтра
• Триггер множественности (NIM) с программируемым порогом
• Программируемое время формирования 4 (5 для N1068GE) на канал
• Программируемый режим быстрого однополярного ввода для PMT и всех детекторов быстрого заряда
• 8- ступенчатое грубое усиление и 7-разрядное точное усиление для усилителя энергии
• Низкий уровень шума
• Программируемая 8-разрядная регулировка нулевого значения полюса
• Полностью программируемая через USB, Ethernet и RS485: пороговые значения. время формирования, усиления, нулевое значение полюса и т.д.
• ИЛИ выходная мощность и кратность вывода
• Низкое энергопотребление

Описание:

CAEN Mod.N1068 - это 16-канальный программируемый спектроскопический усилитель с временным фильтром, дискриминатором постоянной фракции (CFD) и функцией подавления скопления данных, реализованный в одном модуле NIM. Этот модуль предназначен для использования с германиевыми и многими другими типами детекторов, подключаемых к предусилителям, чувствительным к заряду. Также адаптирован для быстрого ввода сигнала, такого как PMT, и для всех детекторов быстрого заряда. Доступна специальная версия для германиевого детектора (N1068GE). N1068 имеет следующие конфигурации входов:

Несимметричные (сопротивление 50 Ом): N1068S и N1068GE
Дифференциальные (сопротивление 110 Ом): N1068DB
Первым каскадом схем усилителя является схема выбора полярности, которая выбирает положительную или отрицательную полярность входного сигнала. Ознакомьтесь с двумя различными разделами, в которых представлена информация об энергии и времени. Энергетический блок состоит из спектроскопического усилителя с типом формирования CR-RC5 и различными постоянными времени: компенсация по полюсам-ноль, 8-ступенчатое грубое усиление (2, 4, 8, 16, 32, 64, 128, 256),, 7-разрядное точное усиление (от 1 до 2) и схема восстановления постоянного тока. Временные константы имеют следующие значения:

N1068DB, N1068S: 0,5, 1, 2, 4 мкс
, N1068GE: 0.5, 1, 2, 4, 16 мкс
Блок синхронизации состоит из фильтра синхронизации с дифференциальным каскадом, за которым следует каскад интегрирования с двумя постоянными времени. Усилительный каскад обеспечивает 4 значения коэффициента усиления. Этот сигнал синхронизации отправляется в блок распознавания постоянной доли (постоянная доля = 30%). CFD имеет автоматическую компенсацию хода, а время задержки выбирается индивидуально для каждого канала с помощью 5-ступенчатых перемычек. Ширина и задержка вывода CFD программируются индивидуально; задержку можно включить или отключить. Триггерный каскад предусматривает программируемый триггер кратности и сигнал кратности, аналоговый суммарный выходной сигнал каждого канала CFD out; Сигнал кратности может быть последовательно соединен с сигналами, предоставляемыми другими модулями. Также доступна цепочка с суммарным выходным сигналом. Функция подавления накопления настраивается индивидуально для каждого канала. При включении функции при каждом возникновении события накопления выходная мощность устанавливается на значение насыщения. Интерфейсы USB 2.0, Ethernet и RS485 позволяют управлять всеми функциональными параметрами.

N1068 поддерживается свободно загружаемым программным обеспечением CAEN-CSA, доступным как для Windows, так и для Linux OS.

Технические параметры:

Упаковка
Единица измерения NIM шириной в одну единицу

Ввод
Положительные или отрицательные импульсы, макс. амплитуда ±4 В
Сопротивление 50 Ом (SE), 110 Ом (дифференциальное)
Полярность входа должна быть установлена с помощью клеммы
из
Однополярный/гауссовский сигнал с динамическим диапазоном не более 0 ÷ ±8 В (при 1 МОМ)
Выходное сопротивление 50 Ом
Регулировка общего смещения (-200 ÷ +200 мВ) с 8-битным разрешением
XOUT
Однополярный/гауссовский сигнал с дополнительным 10-кратным фиксированным усилением выходного значения с динамическим диапазоном не более 0 ÷ ±8 В (при 1 МОМ)
Выходное сопротивление 50 Ом
Настройка общего смещения (-200 ÷ +200 мВ) с 8-битным разрешением
ВЫВОД CFD
Разница. Выход ECL, ширина 65÷1430 нс ±5%, регулируется на 5 бит

Мультиплексор
Выход на разъеме LEMO и на двухрядном разъеме:

Опции: питание, синхронизация, отключено; 0 ÷ ±8 В макс. (при 1 МОМ)
Выходное сопротивление 50 Ом
Высокое сопротивление при отключении
Мультиплексор CFD
CFD вне канала при включенном мультиплексоре. Стандартный NIM-выход на двухрядном разъеме

Мультиплексор MUL
Кратностный выход: аналоговый суммарный CFD-выход, выходной ток -2 мА на одно нажатие; -100 мВ на 50 Ом

MUL-ДИСК
Стандартный NIM-выход на двухрядном разъеме
Дискриминатор кратности (превышение порогового значения по времени) с программируемым порогом
Интегральная нелинейность
<± 0,02% при 10%÷90% полной шкале при коэффициенте усиления=45 и времени формирования 0,5 мкс (<± 0,3% тип. для любого времени формирования)

операционная
Логический ИЛИ CFD-выход, на разъеме LEMO, стандартный NIM-выход, длительность 140÷1500 нс ±5%, 5-разрядная регулировка. Настраивается индивидуально

Стабильность температуры [0÷50°C]
Коэффициент усиления: < 70 ppm/°C. Выходной сигнал с уровнем постоянного тока: < 10 мкВ/°C

Эквивалентный входной шум
 Среднеквадратичное значение < 15 мкВ (коэффициент усиления=100, время формирования 4 мкс)

Межканальные перекрестные помехи
<-55 дБ при максимальном усилении, времени формирования 4 мкс и входном напряжении 4 В на соседнем канале

Диапазон грубого усиления
Регулируется (2, 4, 8, 16, 32, 64, 128, 256)

Время формирования
(0,5, 1, 2, 4) мкс; 0,5 мкс с быстрым выбором однополярного входа (0,5F)
Версия GE: (1, 4, 8, 16) мкс; 1 мкс с быстрым выбором однополярного входа (1F)

Широкий диапазон усиления
От 1 до 2, 7-разрядная регулировка

Регулировка между полюсами и нулем
Выполняется с помощью программного обеспечения с помощью 256 шагов для согласования хвостовиков предусилителя в диапазоне от 20 до 2000 мкс.

Временная константа фильтра
синхронизации Разн. (100, 500 нс), Инт. (20, 80 нс)

Коэффициент усиления синхронизации
Регулируется на 1, 4

Порог CFD
0 ÷ 2048 мВ (12-разрядное разрешение)

Время задержки CFD
Выбирается с помощью перемычки (5 шагов): 8 нс, 16 нс, 24 нс, 32 нс, 40 нс

ВРЕМЯ задержки CFD
<±500 пс на входе 60 мВ ÷ 2 В с временем нарастания 10 нс и длительностью 50 мкс

Задержка на выходе CFD ECL
18÷1380 нс ±5%, настраивается на 5 бит. Включается индивидуально

Подавление накопления
Выбирается индивидуально; при возникновении события накопления происходит принудительное насыщение выходного сигнала

Интерфейсы
USB: Разъем-розетка типа USB B; совместим с USB 2.0
ETH: разъем-розетка 10/100 Base-T; сигналы TTL (TCP/IP)
RS485 на 10+ 10-контактном разъеме общего ввода-вывода
