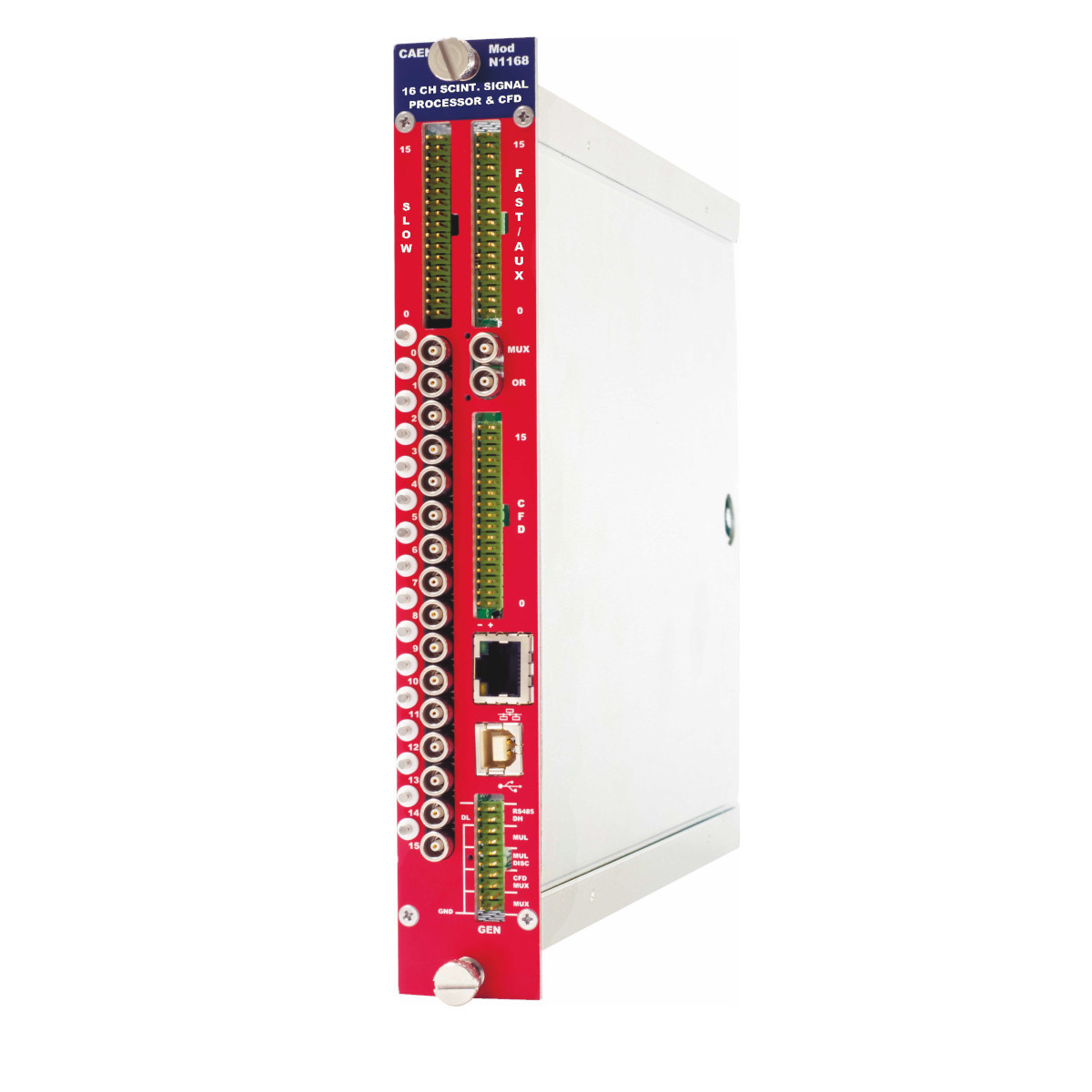

16-канальный быстродействующий сцинтилляционный программируемый сигнальный процессор N1168

Особенности:

• 16 каналов в одном NIM-модуле шириной в один блок
• Быстрое и медленное распознавание сигналов
• Быстрое применение сцинтиллятора
• Положительный или отрицательный входы выбираются аппаратно
• Полностью программируются через USB, RS485 и Ethernet
• 3 программируемых времени формирования на канал
• 2-битное грубое усиление и 8-битное тонкое усиление, независимые для медленного и быстрого / вспомогательного вывода
• Автоматическое восстановление постоянного тока для быстрого / вспомогательного и медленного вывода
• ECL CFD-выход с индивидуально программируемыми задержкой и шириной
• Аппаратная настройка задержки пересечения CFD в 5 шагов
• Порог CFD, индивидуально программируемый с разрешением 12 бит
• Автоматически настраиваемый диапазон CFD
• ИЛИ выход с поддержкой отдельного канала
• Выход с мультиплексированием
• Мультиплексированный медленный, быстрый / Aux и CFD выходы
• Выход с триггером мультиплексирования
• Устройство для подавления накопления

Описание:

CAEN Mod.N1168 подходит для нескольких типов сцинтилляционных детекторов, особенно для тех случаев, когда имеется различное время затухания сцинтилляционного излучения. Этот модуль позволяет полностью обрабатывать сигнал детектора, предоставляя информацию об общей энергии, амплитуде быстрой составляющей и времени.
Анализ двумерного спектра (быстрый в сравнении с полным) позволяет проводить превосходное разделение гамма-нейтронов для жидких сцинтилляторов или CLYC-детекторов, разделение гамма-заряженных частиц для BaF2-детекторов и выявлять гамма-взаимодействие в различных частях детектора Phoswich.

Для сцинтилляционных детекторов с одним световым компонентом быстрый выходной сигнал может использоваться в качестве второго выходного сигнала общей энергии, что соответствует требованиям экспериментальных установок с двумя диапазонами энергий и позволяет избежать разделения сигнала на два формирующих усилителя.
Модуль очень прост в использовании и устраняет неудобства стандартного подхода с двумя вентилями и настройкой QDC.

Плата имеет по два выхода для каждого входного канала, где первый выход пропорционален интегрирующему заряду (так называемый МЕДЛЕННЫЙ выход), а второй пропорционален амплитуде сигнала (так называемый БЫСТРЫЙ выход). Последний выдает информацию о форме входного импульса, тем самым предоставляя информацию для распознавания формы импульса с помощью детекторов, которые по-разному реагируют на частицы, такие как гамма-нейтроны.

Для сцинтилляционных детекторов с одним световым компонентом вспомогательный выход, который является вторым медленным выходом, может использоваться в качестве второго сигнала полной энергии, что соответствует требованиям экспериментальных установок с двумя диапазонами энергий и позволяет избежать разделения сигнала на два формирующих усилителя.
Схема быстрого расширения без затворов фиксирует переднее пиковое значение сигнала, которому затем придается гауссова форма, что позволяет легко считывать данные с помощью АЦП, чувствительного к пику.

Схема управления суммарной энергией в основном состоит из интегратора, за которым следует гауссовский формирователь-усилитель. Информация о времени передается с помощью дискриминатора постоянной доли, с выбираемой линией задержки и схемой автоматической компенсации колебаний.
Очень низкий уровень шума модуля соответствует требованиям нового класса сцинтилляторов с высоким энергетическим разрешением (LaBr3) в широком диапазоне энергодинамических применений, а также при очень низком уровне распознавания.

Также доступно программное обеспечение, позволяющее легко управлять всеми функциональными параметрами спектроскопических усилителей CAEN; поддерживаемые операционные системы - Windows и Linux.

Технические параметры:

Упаковка
NIM-модуль для одного устройства

Требования к питанию
1,7 А при +6 В; 2,5 А при -6 В; 400 мА при +12 В; 220 мА при -12 В

Ввод
Положительные или отрицательные импульсы, макс. амплитуда ±3 В, сопротивление 50 Ом. Выбирается перемычка входной полярности

Замедление
Однополярный гауссовский сигнал; динамический диапазон 0 ÷ +8 В макс. (при 1 Мом), обратная связь 50 Ом; регулировка смещения: -400 ÷ +400 мВ; разрешение 8 бит; общий для всех каналов

Быстрый/вспомогательный выход
Однополярный гауссовский сигнал; динамический диапазон 0 ÷ +8 В макс. (при 1 МОМ), обратная связь 50 Ом; регулировка смещения: -400 ÷ +400 мВ; разрешение 8 бит; общий для всех каналов

CFD OUT
Разница. Выходной сигнал ECL; длительность 50÷1150 нс, регулируется на 5 бит

Мультиплексор
Выход, на разъеме LEMO и на двухрядном разъеме; опции: Медленный, быстрый /Aux выбирается, отключен; 0÷+8 В макс. (при 1 МОМ); выходное сопротивление 50 Ом; высокий импеданс при отключении. Примечание: Мультиплексорный выход ослаблен в ~0,5 раза по сравнению с МЕДЛЕННЫМ и быстрым /AUX выходом; когда при использовании они должны быть подключены к ВЫСОКОМУ импедансу

операционная
Логический ИЛИ CFD-выход, на разъеме LEMO, стандартный NIM-выход, длительность 145÷1250 нс, настраивается на 5 бит. Поддерживается индивидуально

MUX CFD
CFD вне канала с включенным MUX. Станд. Выход NIM на двухрядном разъеме

MUL
Выход по кратности: аналоговый суммарный выход CFD, -выход 800 мкА на одно нажатие; -40 мВ на 50 Ом

MUL-ДИСК
Стандартный NIM-выход на двухрядном разъеме; Дискриминатор срабатывания по кратности (превышение порогового значения по времени) с программируемым порогом.

Получить
Результат грубой и точной настройки усиления. Грубая настройка: 4-ступенчатая (номинальная: 1x, 4x, 16x, 64x); Тонкая настройка: 0 ÷ 191 шаг. Общий диапазон: 2,3÷312 для отрицательных входов. При положительных входных сигналах все значения уменьшаются вдвое

Время формирования
Медленный выход: 0,2, 0,4, 0,8 мкс; Быстрый выход: 0,2, 0,4 мкс

Интегральная нелинейность
и т.д

БЫСТРЫЕ И МЕДЛЕННЫЕ перекрестные помехи
<-50 дБ, измеренное при БЫСТРОМ ВЫХОДЕ, вызвано МЕДЛЕННЫМ выходом на том же канале

Низкий эквивалентный входной шум
< 92 мкВ (усиление=100x; (время формирования 0,2 мкс)

Быстрый эквивалентный входной шум
< 135 мкВ (коэффициент усиления=100x; (время формирования 0,2 мкс)

БЫСТРОЕ-МЕДЛЕННОЕ подавление
< 30 дБ

Порог CFD
0 ÷ 4095 мВ; шаг 1 мВ (разрешение 12 бит)

Задержка пересечения нулевого значения CFD
Выбирается перемычкой (5 шагов): 1,5нс, 3 нс, 4,5нс, 6 нс, 7,5нс

Задержка на выходе ECL CFD
Диапазон: (20 нс – 1100 нс) 5-битное разрешение, индивидуально программируемое и отключаемое

Подавление нагромождения
Выбирается индивидуально; при возникновении события накопления в течение 3 секунд происходит принудительное насыщение выходного сигнала

Порог CFD
0 ÷ 4095 мВ (12-битное разрешение)

Задержка пересечения нулевого значения CFD
Выбирается с помощью перемычки (5 шагов): 1,5нс, 3 нс, 4,5нс, 6 нс, 7,5нс

Задержка на выходе CFD ECL
Диапазон: (20 нс – 1100 нс) Разрешение 5 бит, индивидуально программируемый и отключаемый

Интерфейсы
USB: разъем-розетка типа USB B; совместимый с USB 2.0
ETH: разъем-розетка 10/100 Base-T; сигналы TTL (TCP/IP)
RS485 на 10+10-контактном разъеме общего ввода-вывода
