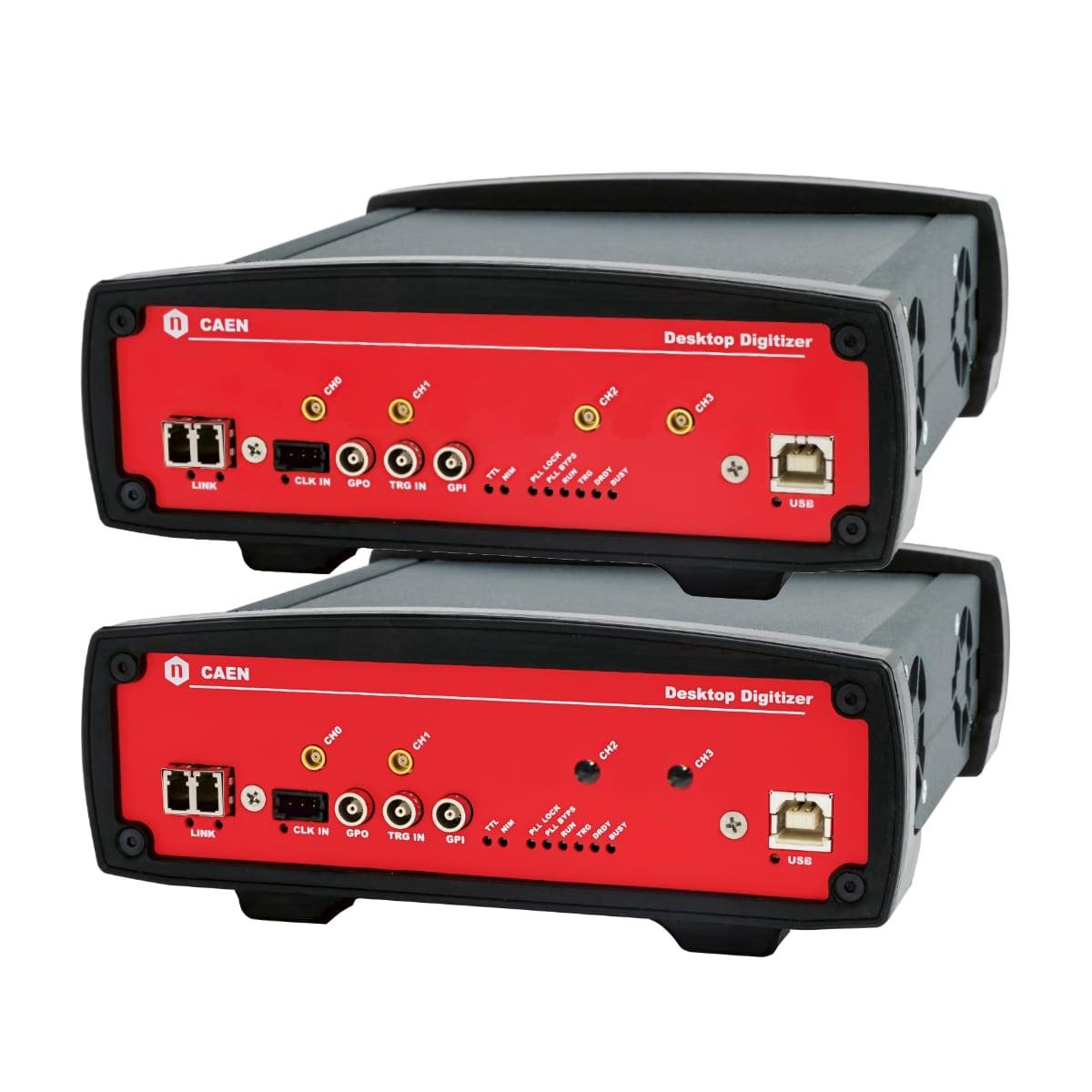

4/2-канальный 12-битный дигитайзер со скоростью 250 МС/с DT5720

Особенности:

• 12-разрядный АЦП со скоростью 250 МС/с
• ПЛИС для цифровой обработки импульсов в реальном времени:
• Распознавание формы импульсов (DPP-PSD)
• Подавление нуля (встроенное программное обеспечение для записи формы сигнала)
• 4/2 канала
• Вход MCX (50 Ом, несимметричный)
• Диапазон входных сигналов 2 Vpp с одним входом
• 16-разрядная программируемая регулировка смещения по постоянному току: ±1 В
• Временные метки запуска
• Буфер памяти: 1,25 МС/ч или 10 МС/ч
• Программируемый размер события и настройка до и после запуска
• Интерфейс оптической связи (фирменный протокол CAEN)
• Интерфейс USB 2.0
• Возможность обновления встроенного ПО по USB/оптическому каналу связи
• Библиотеки, демонстрации (C и LabVIEW) и программные средства для Windows и Linux
• Внешний адаптер питания переменного/постоянного тока (+12 В)
• Размеры: 154x50x164 мм3 (ШхВхГ)

Описание:

4/2-канальный 12-разрядный настольный цифровой преобразователь сигналов DT5720 iso со скоростью передачи сигналов 250 МС/с с динамическим входом 2 Vp на коаксиальных разъемах MCX. Смещение по постоянному току регулируется с помощью 16-разрядного ЦАП на каждом канале в диапазоне ±1 В.

Модель доступна в 4 вариантах: с 2 или 4 каналами, различной буферной памятью для нескольких событий и различной плотностью ПЛИС:

Модуль оснащен тактовым входом на передней панели и модулем PLL для синтеза тактовых сигналов по внутренним/внешним ссылкам. Поток данных непрерывно записывается в кольцевой буфер памяти. Когда происходит запуск, ПЛИС записывает дополнительные N выборок для последующего запуска и замораживает буфер, который может быть прочитан по USB или оптическому каналу связи. Сбор данных может быть продолжен без простоев в новом буфере.
Каждый канал имеет буфер SRAM с несколькими событиями, который делится на 1 ÷ 1024 буфера программируемого размера. При заказе доступны два формата цифровой памяти канала: 1,25 МС/ч и 10 МС/ч. Считывание данных из замороженного буфера (по USB или оптическому каналу связи) не зависит от операций записи в активном кольцевом буфере (хранилище данных АЦП). Алгоритмы "Подавления нуля" и "уменьшения объема данных" позволяют существенно экономить на считывании и обработке данных, отбраковывая выборки, размеры которых меньше запрограммированных пороговых значений. DT5720 поддерживает многоплатную синхронизацию, позволяя синхронизировать все АЦП с общим источником тактовых импульсов и обеспечивая согласование временных меток запуска. После синхронизации все данные будут выровнены и согласованы на нескольких платах DT5720.

Сигнал срабатывания может подаваться извне через триггерный вход на передней панели, а также с помощью программного обеспечения, но он также может быть сгенерирован внутри благодаря возможности порогового самоподключения.

В DT5720 встроены интерфейсы USB 2.0 и Optical Link. USB 2.0 позволяет передавать данные со скоростью до 30 МБ/с. Оптический канал связи поддерживает скорость передачи данных 80 МБ/с и обеспечивает возможность последовательной передачи данных. Таким образом, к одному контроллеру оптической линии связи (мод. A4818/A5818) можно подключить до 8/32 модулей АЦП.

Доступно программное обеспечение (Windows и Linux).:
CAEN предоставляет драйверы для всех различных типов физических каналов связи, набор библиотек C и LabVIEW (CAENComm и CAENDigitizer), демонстрационные приложения и утилиты:

CAENSCOPE: полностью графическая программа, реализующая простой осциллограф.
CAENUpgrader: инструмент, позволяющий пользователю обновлять встроенное ПО цифровых устройств, изменять настройки PLL, загружать, по запросу, лицензию на платное встроенное ПО и другие утилиты.
CAEN WaveDump: программное консольное приложение, которое можно использовать для настройки и считывания данных о событиях с любой модели дигитайзера семейства CAEN и сохранения данных в буфере памяти, выделенном для этой цели.
Микропрограмма для цифровой обработки импульсов для физических приложений – эта специальная микропрограмма позволяет выполнять оперативную обработку непосредственно оцифрованного сигнала детектора.:

Цифровая обработка импульсов DPP-PSD для распознавания формы импульсов
Цифровые преобразователи x720 (*) и x751, работающие под управлением встроенного ПО DPP-PSD, принимают сигналы непосредственно от детектора и реализуют цифровую замену QDC с двумя затворами, дискриминатора и генератора затворов.
(*) Встроенное по DPP-CI и программное обеспечение для управления DPP-CI больше не поддерживаются. Для выполнения интеграции заряда, пожалуйста, обратитесь к встроенному ПО и программному обеспечению DPP-PSD

Технические параметры:

Пакет
Настольный модуль
Вес 154x50x164 мм3 (ШхВхГ)
680 г
Аналоговый вход
4/2 канала (MCX 50 Ом)
Несимметричный
Диапазон входных сигналов: 2 В/ч
Полоса пропускания: 125 МГц
Программируемый ЦАП для регулировки смещения x канала: ±1 В

Цифровое преобразование
Разрешение
частота дискретизации 12 бит
от 31,25 до 250 МС/с одновременно на каждом канале
Производительность системы
ENOB
10,14 (буфер 64 кБ)SINAD
62,85 дБTHD
74,1 дБ SFDR
82,0 дБSIGMA
0,95 МБАЙТ rms (буфер 64 кБ, открытый вход)
Генерация тактовой частоты дискретизации АЦП
Три режима работы:

Режим PLL: внутренняя опора (частота 50 МГц) генератор сигналов
Режим PLL: внешняя опора на CLK_IN
Режим обхода PLL: внешний. тактовая частота на CLK_IN напрямую управляет тактовой частотой АЦП (частота: 31,25 ÷ 250 МГц)
Цифровой ввод-вывод
CLK_IN (режим усилителя II):
– Дифференциальные входные тактовые частоты переменного тока LVDS, ECL, PECL, LVPECL, CML (доступны несимметричные NIM/ TTL)
– Джиттер<100 ppm
TRG_IN (LEMO 50 Ом, NIM/TTL): внешний триггерный вход
GPI/GPO (LEMO 50 Ом, NIM/TTL): программируемый вход/выход на передней панели

Память сбора данных
1,25 МС/с (5 мс при 250 МС/с) или 10 МС/с (40 мс при 250 МС/с) Буфер с несколькими событиями, который можно разделить на 1 ÷ 1024 буфера
Независимый доступ для чтения и записи
Программируемый размер события и время до/после запуска
Спусковой крючок
Общий триггер
– Внешний (сигнал на TRG_IN)
– Программное обеспечение (по USB или оптическому каналу связи)
– Автоматический запуск (внутренний пороговый автоматический запуск)
Последовательное распространение запуска между платами (с использованием объекта групповой политики)

Отметка времени запуска
31-разрядный счетчик – разрешение 16 нс – диапазон 17 с

Синхронизация с несколькими модулями
Распределение тактовых импульсов: Разветвленное
Распределение триггеров: последовательное или разветвленное
Синхронизация временных меток

АЦП и контроллер памяти FPGA
Один Altera Cyclone EP1C4 или EP1C20 на канал

Интерфейс USB
Совместимый с USB 2.0
Скорость передачи данных до 30 МБ/с

Оптический канал связи
Фирменный протокол CAEN, скорость передачи данных до 80 МБ/с
Последовательная коммутация: к одному контроллеру оптической связи
(мод. A4818/A5818) можно подключить до 8/32 модулей АЦП.

Обновлять
Встроенное ПО может быть обновлено по оптическому каналу связи или через USB-интерфейс

Программное обеспечение
Библиотеки C общего назначения, средства настройки, программное обеспечение для считывания данных (поддержка Windows® и Linux®). Визуализация и демонстрации LabVIEW™ только для Windows®

Электропитание
Диапазон напряжений: 12 ± 10% В постоянного тока. Потребляемая мощность (тип.): 1,5 А при 12 В
