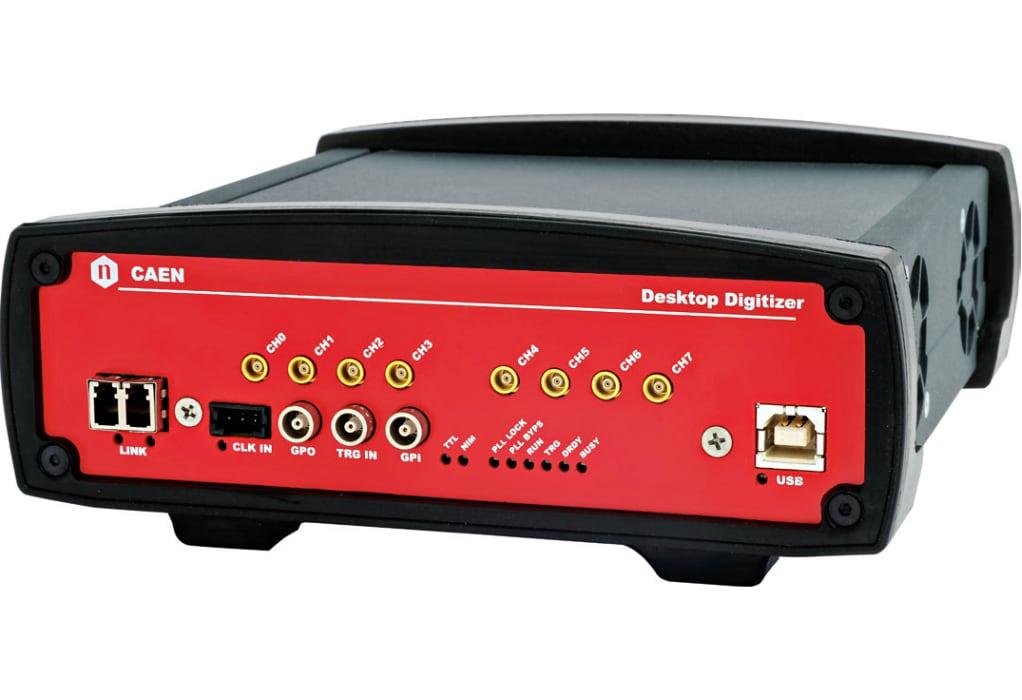

8-канальный 14-битный дигитайзер со скоростью 500 МС/с DT5730 / DT5730S

Особенности:

• 14-разрядный со скоростью 500 МС/с
• Аналоговые входы на коаксиальных разъемах MCX
• Поддерживается NSCLDAQ (только DPP-PSD и DPP-PHA)
• 8 каналов, настольный модуль
• Динамический диапазон входного сигнала с возможностью выбора 0,5 и 2 Впп с программируемой регулировкой смещения по постоянному току
• Алгоритмы цифровой обработки импульсов (бесплатная пробная версия)
• Анализ высоты импульса (DPP-PHA)
• Распознавание формы импульса (DPP-PSD)
• Кодирование с нулевой длиной (DPP-ZLEplus) – НОВОЕ
• Окно динамического сбора данных (DPP-DAW) – НОВОЕ
• Интерфейсы USB и оптической связи
• Функции многоплатной синхронизации
• Возможность последовательной цепочки
• Совместим с демонстрационным программным обеспечением CoMPASS, MC2Analyzer, DPP-ZLEplus и DPP-DAW, библиотеками C и LabVIEW

Описание:

Модель CAEN. DT5730S - это дигитайзер, способный записывать сигналы и выполнять расширенные алгоритмы для цифровой обработки импульсов в режиме онлайн (DPP) (бесплатная пробная версия). Используя встроенное ПО DPP, пользователи могут получать количественные физические параметры (встроенный заряд, распознавание формы импульса с очень высоким временным разрешением, анализ высоты импульса), а также считывать сигналы с автоматической идентификацией импульсов и подавлением базовой линии на основе канала (кодирование нулевой длины и динамическое окно сбора данных). Широкий спектр алгоритмов DPP, поддерживаемых DT5730S, делает его незаменимым для любого типа приложений в области ядерной физики.

DT5730S (ранее DT5730) также был модернизирован, в него была добавлена ПЛИС большего размера для реализации более сложных алгоритмов DPP и новый аналого-цифровой преобразователь для повышения стабильности, который не требует калибровки в зависимости от температуры.

Входные сигналы считываются с помощью флэш-АЦП с разрешением 14 бит и частотой дискретизации 500 МС/с, что хорошо подходит для сигналов средней скорости, например, поступающих от жидких или неорганических сцинтилляторов, подключенных к ФЭУ или кремниевым фотоумножителям, а также для высокоточных детекторов, таких как кремниевые или HPGe-детекторы, подключенные к высокочувствительному предварительному усилителю. Сбор данных может осуществляться независимо от канала, и можно использовать логику совпадений/антискажений между различными каналами и внешнее наложение вето / стробирование. Для создания сложных систем можно синхронизировать несколько плат. В режиме DPP данные могут быть сохранены в режиме списка с отметками времени для обеспечения более высокой скорости ввода и повышения производительности. Накопленные события могут быть отклонены или сохранены для автономного анализа. Сбор данных в режиме DPP полностью контролируется программным обеспечением CoMPASS и MC2Analyzer, которые управляют параметрами алгоритма, строят графики и экономят соответствующие энергию, время и PSD-спектры. В режиме записи сигналов пользователь может воспользоваться преимуществами программного обеспечения CAENScope и WaveDump для доступа к сигналам и их сохранения. Библиотеки и демонстрационное программное обеспечение на C и LabVIEW доступны для интеграции и настройки конкретных систем сбора данных.

DT5730S выполнен в настольном форм-факторе с 8 входными каналами. Подключение к плате и обратно осуществляется через интерфейсы USB и Optical Link.

Технические параметры:

главный
Форм-фактор: Настольный компьютер (ШхВхГ), 154x50x164 мм3
Вес: 670 г

Каналы АНАЛОГОВОГО ввода
8 каналов с односторонним подключением

Импеданс
Разъем 50 Ом
MCX

Полный ассортимент
0,5 или 2 Vpp
(выбирается SW) Полоса пропускания
250 МГц

Смещение
Программируемый ЦАП для регулировки смещения по постоянному току в полномасштабном диапазоне
Разрешение ЦИФРОВОГО ПРЕОБРАЗОВАНИЯ
Частота дискретизации 14 бит
500 МС/с
Одновременно на каждом канале
ХАРАКТЕРИСТИКИ СИСТЕМЫ
Базовый среднеквадратичный уровень шума DT5730Sx (открытые входы)
 При 2 Vpp: 2,6 МБАЙТ = 312 мкВ
 При 0,5 Vpp: 3,4 МБАЙТ = 102 мкВ

ГЕНЕРАЦИЯ ТАКТОВОЙ ЧАСТОТЫ АЦП
Источник синхронизации: внутренний/внешний
Встроенная программируемая система PLL обеспечивает генерацию тактовых импульсов на основной плате от внутреннего (гетеродин 50 МГц) или внешнего (разъем CLK-IN на передней панели) эталона
ЦИФРОВОЙ вход/выход CLK-IN (AMP Modu II)
Дифференциальные входные сигналы переменного тока с синхронизацией LVDS, ECL, PECL, LVPECL, CML (одноканальный NIM/TTL доступен через адаптер CAEN)
Джиттер < 100 ppm по запросу GPO (LEMO)
Цифровой выход общего назначения
NIM/TTL, Rt = 50 Ом

GPI (LEMO)
Цифровой вход общего назначения
NIM/TTL, Zin = 50 Ом TRG-IN (LEMO)
Цифровой вход внешнего триггера
NIM/TTL, Zin = 50 Ом
ЗАПОМИНАЮЩЕЕ УСТРОЙСТВО ДЛЯ СБОРА ДАННЫХ
640 Кбит/с (1,25 мс при 500 МС/с) или 5,12 МС/с (10 мс при 500 МС/с) Буфер с несколькими событиями, который делится на 1 ÷ 1024 буфера
Независимый доступ для чтения и записи
Программируемый размер события и время до/после запуска
Источник срабатывания триггера
Автоматический запуск: канал с превышением/понижением порогового значения для генерации общего или индивидуального (только для DPP) триггера
Внешний триггер: Общий с помощью встроенного TRG-разъема
Программный триггер: Общий с помощью программной команды

Распространение триггера
Отметка времени запуска цифрового вывода объекта групповой политики
Запись формы сигнала: 31-разрядный счетчик, разрешение 16 нс, диапазон 17 с; 48-разрядное расширение с помощью встроенного ПО
DPP-PSD: 47-битный счетчик, разрешение 2 нс, диапазон 78 часов; 10-битный и 2-секундный точные временные метки с цифровым CFD-отображением
DPP-PHA: 47-битный счетчик, разрешение 2 нс, диапазон 78 часов.
DPP-DAW: 48-разрядный счетчик, разрешение 2 нс, диапазон 156 ч
DPP-ZLEplus: 48-разрядный счетчик, разрешение 16 нс, диапазон 625 ч
Распространение тактовых импульсов СИНХРОНИЗАЦИИ
Соотношение "один ко многим": распределение тактовых импульсов от DT4700 до разъема CLK-IN для синхронизации запросов
Запуск/остановка синхронизации с помощью цифрового ввода-вывода (вход TRG-IN, выход GPO), выравнивание временных меток запуска
С помощью входного разъема GPI
КОНТРОЛЛЕР АЦП И ПАМЯТИ FPGA DT5730
Altera Cyclone EP4CE30
(одна ПЛИС обслуживает 4 канала) DT5730S
Intel/Altera Arria V GX
(одна ПЛИС обслуживает 4 канала)
ИНТЕРФЕЙС СВЯЗИ USB
Совместим с USB 2.0
Скорость передачи данных до 30 МБ/сут по оптическому каналу
Фирменный протокол CAEN CONET, скорость передачи данных до 80 МБ/с
Возможность последовательного подключения: к одному контроллеру оптической линии связи можно подключить до 8/32 модулей АЦП (мод.A2818/A3818).
ВСТРОЕННОЕ ПО для записи сигналов
Бесплатное встроенное по для записи сигналов

Обновления
Встроенное по может быть обновлено по оптическому каналу связи или по протоколу USBDPP
Платные прошивки для цифровой обработки импульсов: DPP-PSD, DPP-PHA, DPP-ZLEplus и DPP-DAW
ТРЕБОВАНИЯ К ПИТАНИЮ* (тип. при+12 В ПОСТОЯННОГО ТОКА)
Встроенное ПО DT5730 DT5730B DT5730S DT5730SB
Wav. Rec. 2.8 A 3.0 A 2.9 A 3.5 A
DPP-PHA N.A.** 2.9 A 3.4 A
DPP-PSD 2.9 A 3.2 A
DPP-DAW 2.9 A 3.4 A
DPP-ZLE 2.3 A 3.2 A
* Заявленные значения измерены в стандартных условиях эксплуатации. В целом, они могут незначительно изменяться в зависимости от типа встроенного ПО, версии встроенного ПО и режима работы.

** Можно предположить, что не измеренные значения соответствуют тем же пропорциям, что и для соответствующей модели “S”.
