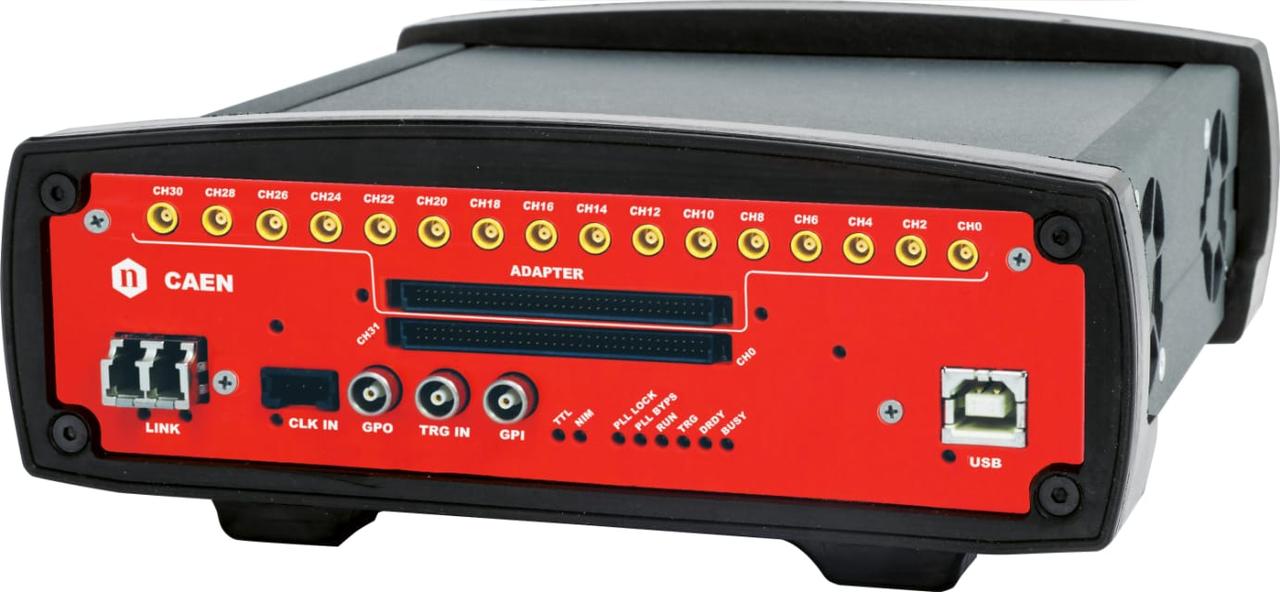

32-канальный 12-битный дигитайзер со скоростью 62,5 МС/с DT5740

Особенности:

• 12-разрядный АЦП со скоростью 62,5 МС/с
• 32/16 каналов
• Двухрядный 68-контактный разъем ERNI SMC (32 канала)
• Дополнительный двухрядный 68-контактный разъем ERNI SMC
• Разъемы MCX (16 каналов при использовании дополнительного SMC)
• Диапазон входных сигналов 2 В/ч (также доступно 10 В/ч)
• 16-разрядная программируемая регулировка смещения по постоянному току: ±1 В (±5 В)
• Временные метки запуска
• Буфер памяти: 192 кС/ч, до 1024 событий
• ПЛИС для обработки данных в режиме реального времени
• Программируемый размер события и настройка предварительного запуска
• Интерфейс оптической связи (фирменный протокол CAEN)
• Интерфейс, совместимый с USB 2.0
• Возможность обновления встроенного по через USB или оптическую связь
• Библиотеки, демонстрационные версии (C и LabVIEW) и программные средства для Windows и Linux
• Внешний адаптер питания AC-DC (+12 В)
• Размеры: 154x50x164 мм3 (ШхВхГ)

Описание:

DT5740 - это 32-канальный 12-битный настольный преобразователь сигналов с частотой 62,5 МС/с (65 МС/с при использовании внешних тактовых импульсов) и несимметричным входным динамиком 2 Vpp на разъемах ERNI SMC. Также доступны 16 каналов на коаксиальных разъемах MCX. Также доступна версия с полным диапазоном входных сигналов 10 В/ч (несимметричный) (DT5740C). Смещение по постоянному току регулируется с помощью 16-разрядного ЦАП на каждой 8-канальной группе в диапазоне ±1 В (±5 В).
Модуль оснащен тактовым входом на передней панели и модулем PLL для синтеза тактовых сигналов по внутренним/внешним ссылкам. Поток данных непрерывно записывается в кольцевой буфер памяти. Когда происходит запуск, ПЛИС записывает дополнительные N выборок для последующего запуска и замораживает буфер, который может быть прочитан по USB или оптическому каналу связи. Сбор данных может быть продолжен без простоев в новом буфере.
Каждый канал имеет буфер множественных событий SRAM емкостью 192 кБ, который делится на 1 ÷ 1024 буфера программируемого размера. Считывание замороженного буфера (по USB или оптическому каналу связи) не зависит от операций записи в активный кольцевой буфер (хранилище данных АЦП).
DT5740 поддерживает многоплатную синхронизацию, позволяя синхронизировать все АЦП с общим источником тактовых импульсов и обеспечивая согласование временных меток запуска. После синхронизации все данные будут выровнены и согласованы на нескольких платах DT5740.
Сигнал запуска может подаваться извне через триггерный вход на передней панели, а также с помощью программного обеспечения, но он также может генерироваться внутри устройства благодаря возможности порогового самоподключения.
В DT5740 встроены интерфейсы USB 2.0 и оптической связи. USB 2.0 позволяет передавать данные со скоростью до 30 МБ/с. Оптический канал связи поддерживает скорость передачи данных 80 МБ/с и обеспечивает возможность последовательной передачи данных. Таким образом, к одному контроллеру оптической линии связи (мод. A2818/A3818) можно подключить до 8/32 модулей АЦП.
Доступно программное обеспечение (Windows и Linux).:
CAEN предоставляет драйверы для всех различных типов физических каналов связи, набор библиотек C и LabVIEW (CAENComm и CAENDigitizer), демонстрационные приложения и утилиты:

CAENUpgrader: инструмент, позволяющий пользователю обновлять встроенное ПО цифровых устройств, изменять настройки PLL, загружать, по запросу, лицензию на платное встроенное ПО и другие утилиты.
CAEN WaveDump: программное консольное приложение, которое можно использовать для настройки и считывания данных о событиях с любой модели дигитайзера семейства CAEN и сохранения данных в буфере памяти, выделенном для этой цели.

Технические параметры:

Пакет
Настольный модуль: 154x50x164 мм3 (ШхВхГ)
Вес: 680 г

Аналоговый вход
32 канала (двухрядный 68-контактный разъем ERNI SMC) или 16 каналов (коаксиальные разъемы MCX, 50 Ом)
Несимметричный
Диапазон входного сигнала: 2 В/ч (10 В/Ч на DT5740C)
Полоса пропускания: 30 МГц
Программируемый ЦАП для регулировки смещения (по одному для каждой 8-канальной группы): ±1 В (±5 В)
Абсолютный максимум. Входное напряжение: 6 В/ч (для версии с входным диапазоном 2 В/Ч) с Vrail max. до +6 В или -6 В для любого значения смещения ЦАП
Цифровое преобразование
Разрешение: 12 бит
Частота дискретизации: до 62,5 МС/с одновременно на каждом канале (65 МС/с при использовании внешних тактовых импульсов)
Производительность системы
ENOB: 11,20 (буфер 48 килобайт)
SINAD: 69,20 дБ
THD: 87,10 дБ
SFDR: 94,9 дБ
СИГМА: среднеквадратичное значение 0,50 МБАЙТ (буфер 48 КОМ, открытый вход)
Генерация тактовых импульсов АЦП
Три режима работы:

Режим PLL: внутренний эталонный (частота 62,5 МГц) генератор сигналов
Режим PLL: внешняя ссылка на CLK_IN
Режим обхода PLL: внешний тактовая частота на CLK_IN напрямую управляет тактовой частотой АЦП (частота: 10 ÷ 65 МГц)
Цифровой ввод-вывод
CLK_IN (режим усилителя II):
– Дифференциальные входные тактовые частоты переменного тока LVDS, ECL, PECL, LVPECL, CML (NIM/TTL с односторонним подключением доступны по специальному кабелю)
– Джиттер < 100 ppm
TRG_IN (LEMO 50 Ом, NIM/TTL): внешний триггерный вход
GPI/GPO (LEMO 50 Ом, NIM/TTL): программируемый вход/выход на передней панели

Память для сбора данных
192 тыс. выборок/ch (3 мс при 62,5 МС/с) или 1,5 млн выборок/ch (24 мс при 62,5 МС/с). Буфер с несколькими событиями делится на 1 ÷ 1024 буфера
Независимый доступ для чтения и записи
Программируемый размер события и время до/после запуска
Спусковой крючок
Общий триггер:
– Внешний (сигнал на TRG_IN)
– Программное обеспечение (по USB или Optikal Link)
– Автоматический триггер (внутренний пороговый автоматический триггер, генерируемый каждой 8-канальной группой)
Последовательное распространение триггера между платами (с использованием объекта групповой политики)

Отметка времени срабатывания
31-разрядный счетчик, разрешение 16 нс, диапазон 17 с (*)
(*) Логика запуска и счетчик временных меток запуска работают на частоте 125 МГц (т.е. 8 нс или 1/2 такта АЦП), в то время как значение счетчика считывается с частотой 62,5 МГц (т.е. 16 нс).

Многомодульная синхронизация
Распределение тактовых импульсов: разветвленное
Распределение триггеров: последовательное или разветвленное
Синхронизация временных меток
Контроллер АЦП и памяти FPGA
Один Altera Cyclone EP3C16 на 16 каналов

Интерфейс USB
Совместимый с USB2.0
Скорость передачи данных до 30 МБ/с

Оптический канал связи
Фирменный протокол CAEN, скорость передачи данных до 80 МБ/с
Последовательная схема: к одному контроллеру оптической связи
(мод. A2818/A3818) можно подключить до 8/32 модулей АЦП.

Обновлять
Встроенное ПО может быть обновлено по оптическому каналу связи или через USB-интерфейс

Программное обеспечение
Библиотеки C и LabVIEW общего назначения
Демонстрационные и программные средства для Windows и Linux

Электропитание
Диапазон напряжений: 12 ± 10% В постоянного тока. Потребляемая мощность (типовая): 1,9 А при 12 В
