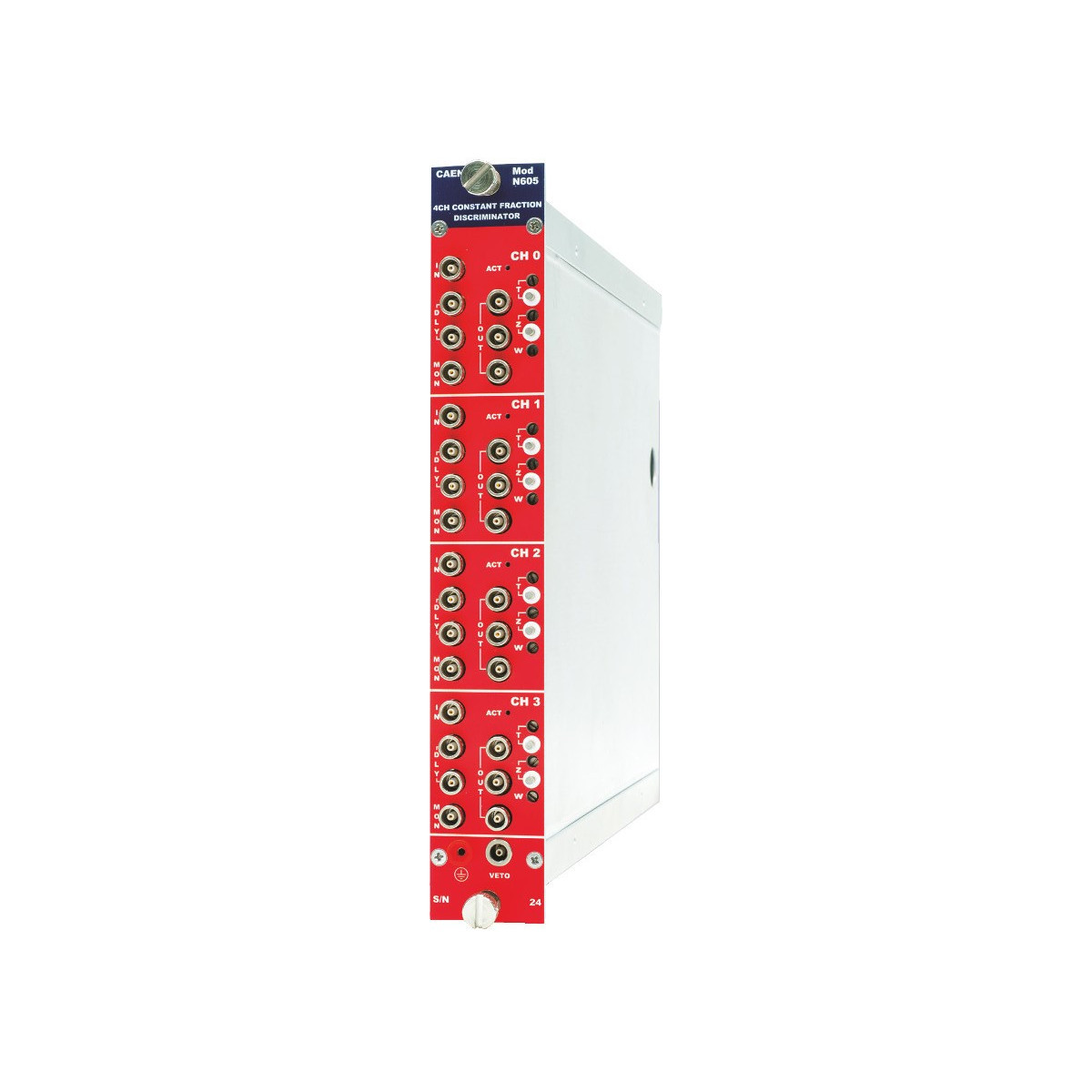

4-канальный дискриминатор постоянной фракции 200 МГц N605

Особенности:

• Четыре независимых дискриминатора постоянной доли для быстродействующих детекторов со временем нарастания менее нс
• Независимо настраиваемые параметры дискриминаторов (T, W, Z)
• Время разрешения двойного импульса до 4 нс
• Точная настройка порога от -15 до -1000 мВ
• Точная коррекция хода с регулировкой пересечения нуля
• Исключительно низкое колебание хода < 50 пс
• Регулируемая ширина выходного сигнала
• Выход CFD-монитора
• Общий вход veto и индивидуальные регуляторы для выбора вариантов совпадения или предотвращения совпадений

Описание:

В CAEN Mod. N605 встроены четыре независимых дискриминатора с постоянной долей 20% (CFD) в NIM-модуле шириной в 1 единицу. Модуль предназначен для измерения времени с высоким разрешением, когда используются быстрые сигналы со временем нарастания до 0,8 нс. Они могут включать использование детекторов излучения, изготовленных из быстродействующих сцинтилляторов, ФЭУ, микроканальных пластин и быстродействующих полупроводниковых детекторов.

Модуль гарантирует исключительно низкое амплитудное колебание, менее 50 пс, для сигналов, распространяющихся в широком диапазоне амплитуд, от -5 В до -50 мВ.

Устройство оснащено независимыми пороговыми дискриминаторами для подавления базового шума сигнала. Контрольная точка и отвертка на передней панели позволяют точно измерить пороговое значение в диапазоне от -15 мВ до -1 В. Каждый канал можно настроить в соответствии с уровнем пересечения нуля дискриминатором, чтобы свести к минимуму время прохождения. Кроме того, N605 оснащен выходным разъемом CFD-монитора сигнала на передней панели, что облегчает правильную настройку рабочих параметров.

Каждый канал имеет разветвление из трех временных выходных сигналов, предоставляемых в соответствии со стандартом NIM. Выходы могут быть выбраны для работы как в режиме блокировки, так и в режиме обновления: первый предназначен для минимизации многократного срабатывания при использовании медленных сцинтилляторов, в то время как второй предназначен для уменьшения времени простоя в случае высокой частоты вращения. Плата оснащена быстродействующим входом VETO и индивидуальными логическими входами GATE для управления логическими состояниями совпадения или предотвращения совпадения с временным сигналом.

Технические параметры:

Упаковка
Модуль NIM шириной 1U

Входные каналы
4 входа (отрицательная полярность, сопротивление 50 Ом)

Линейный диапазон входного сигнала
-20 мВ ÷ -5 В

Максимальная амплитуда входного сигнала
-10 В

Максимальная входная частота
250 МГц

Пороговый диапазон
-15 мВ ÷-1 В

Ширина выходного сигнала
От 2 нс до 500 нс (настройка перемычки)

Время нарастания выходного сигнала
< 600 пс

Время спада выходного сигнала
< 950 пс

Ходить
< ±30 пс на входе -50 мВ ÷ -5 В со временем нарастания/спада 2,5 нс
< ±25 пс на входе -50 мВ ÷ -2 В со временем нарастания/спада 1,6 нс

Постоянная доля
20%

Разрешение двойного импульса
< 4 нс

Задержка передачи
Обычно < 7 нс при внешней задержке в 3 нс

Диапазон рабочих температур
От 0 до 50°C.

Температурная чувствительность к задержке передачи
< ±10 пс/°C в диапазоне от 0 до 50°C.
