Четырехлинейный FAN-IN FAN-OUT N625

Особенности:

• Четыре независимые секции
• Биполярные входы
• Четыре секции по 4 входа + 4 выхода для включения/выключения вентилятора
• Имеется 1-канальный дискриминатор
• Инвертирующий или неинвертирующий режим выбирается независимо для каждой секции
• Полоса пропускания 100 МГц.

Описание:

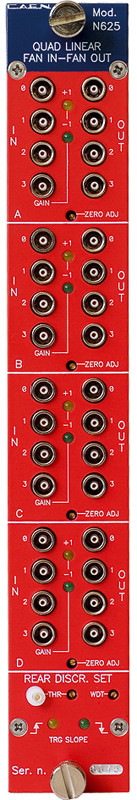

Mod. N625 представляет собой 1-модульный модуль NIM, который содержит четыре секции ввода/вывода вентилятора по 4 входа + 4 выхода и одноканальный дискриминатор.
Каждая секция ввода/вывода вентилятора генерирует на всех своих выходных разъемах сумму сигналов, подаваемых на входы. Входы ввода/вывода вентилятора являются биполярными, в то время как выход может быть как инвертирующим, так и неинвертирующим (перемычка выбирается независимо для каждой секции). Оба входных и выходных сигнала подключены к постоянному току. Максимальная амплитуда входного сигнала составляет ±1,6 В. Кроме того, каждая секция включения/выключения вентилятора оснащена регулировочной отверткой, которая позволяет регулировать смещение постоянного тока. Канал дискриминатора имеет один вход, подключенный к постоянному току (полярность выбирается перемычкой), пороговое значение регулируется отверткой и контролируется с помощью контрольной точки; выходной сигнал стандартен для NIM, его ширина также регулируется отверткой. Светодиоды на передней панели позволяют контролировать все настройки режимов, усиления и полярности, выполняемые с помощью внутренних перемычек.

Технические параметры:

Упаковка
1 единичный модуль NIM

Входные
Сопротивление 50 Ом; подключение по постоянному току, биполярное

Отражение
Менее 4% для входов с временем нарастания 2 нс

Настройка на ноль
±100 мВ

Выходы
Подключенный к постоянному току. Все неиспользуемые входы и выходы должны быть отключены для достижения оптимальной формы выходного сигнала.

Максимальная амплитуда выходного сигнала
± 1,6 В

Интегральная нелинейность
± 1% до 1 В

Межканальная изоляция
<40 дБ

Полоса пропускания входного сигнала
100 МГц

Стабильность смещения по постоянному току
<100 мкВ/°C

Задержка ввода/вывода
4 ± 1 нс

Шум
 Среднеквадратичное значение < 300 мкВ

Вход дискриминатора
Постоянный ток подключается либо к переднему, либо к заднему фронту (выбирается перемычка), 50 Ом; макс. частота 90 МГц. частота

Дискриминатор макс. входное напряжение
± 5 В

Дискриминатор минимальный. обнаруживаемый входной сигнал
±10 мВ

Пороговый диапазон дискриминатора
±1200 мВ

Дискриминатор вышел из строя
Стандартный уровень NIM при нагрузке 50 Ом, без обновления; два диапазона длительности (регулируемых): 5÷70 нс и 15÷600 нс

Задержка ввода-вывода дискриминатора
<11 нс

Требования к питанию
+12 В: 110 мА
-12 В: 115 мА
++6 В: 230 мА*ч
-6 В: 225 мА
