16-канальный Двухдиапазонный мультисобытийный QDC V965

Особенности:

• Два одновременных диапазона: 0 ÷ 900 ПК и 0÷100 ПК
• 12-битное разрешение с 15-битной динамикой
• 25 ФКБАЙТ на низком диапазоне, 200 фкбайт на высоком
• Время преобразования 5,7 мкс / 16 ч
• быстрое обнуление по времени за 600 нс
• и подавление переполнения для каждого канала
• Интегральная нелинейность ±0,1 %
• Дифференциальная нелинейность ±1,5 %
• буферная память на 32 события
• Передача данных BLT32/MBLT64/CBLT32/CBLT64
• Команды многоадресной рассылки
• Оперативная вставка
• Библиотеки, демонстрации (C и LabVIEW) и программные средства для Windows и Linux

Описание:

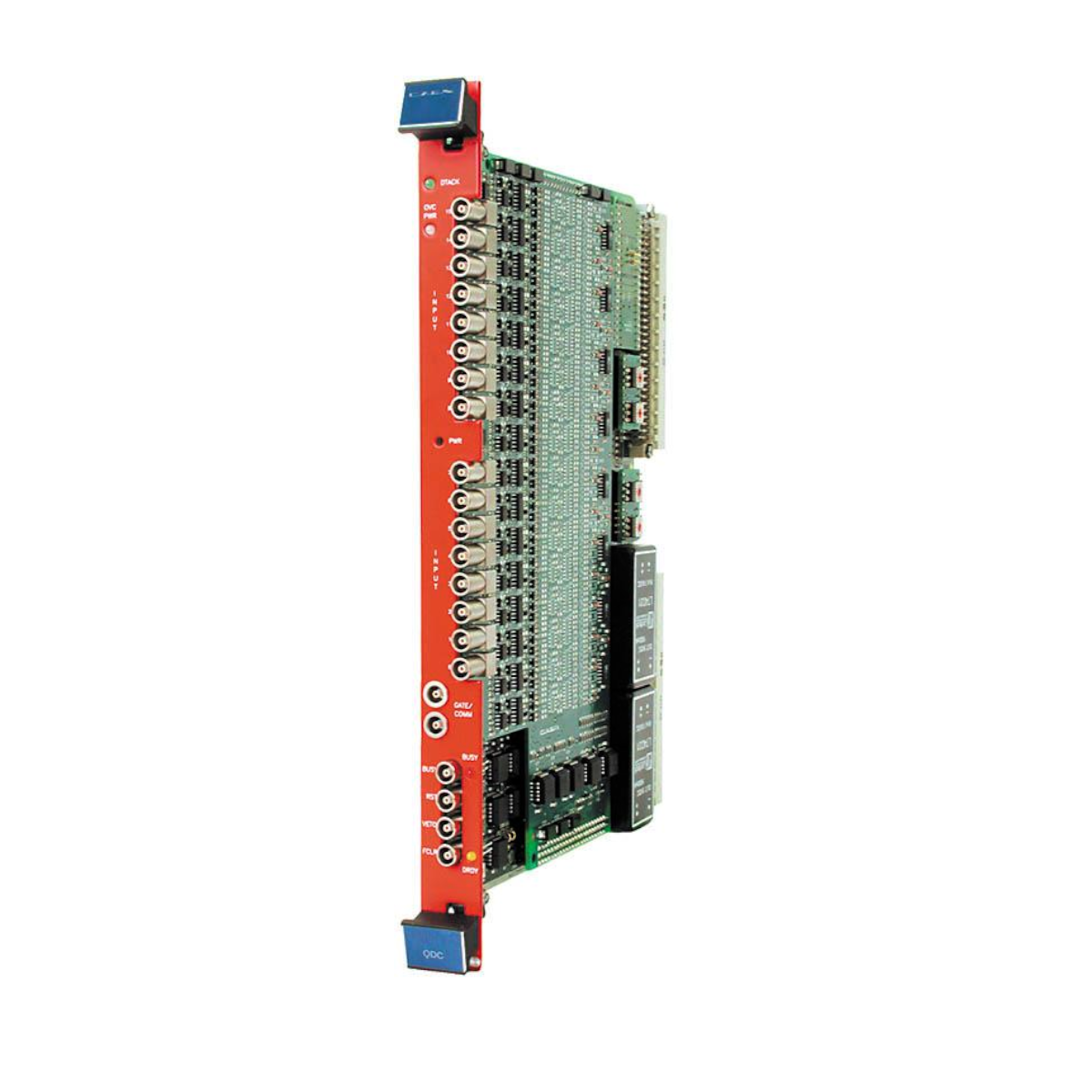

Mod. V965 представляет собой модуль VME 6U шириной в 1 блок, содержащий 16 каналов преобразования заряда в цифровую форму с отрицательными входами для интеграции тока (сопротивление 50 Ом). Для каждого канала входной заряд преобразуется в уровень напряжения с помощью секции QAC (преобразования заряда в амплитуду). Каждый выходной сигнал QAC затем преобразуется двумя АЦП параллельно; одному АЦП предшествует каскад усиления x1, другому - каскад усиления x8: в этом случае используется двойной диапазон входных сигналов: 0 ÷ 900 PC (200 fC LSB) и 0 ÷ 100 PC (25 fC LSB); это позволяет чтобы избежать насыщения большими импульсами заряда и при этом увеличить разрешение малыми импульсами.
Выходные сигналы секций контроля качества мультиплексируются и затем преобразуются двумя быстродействующими 12-разрядными АЦП. В АЦП используется технология скользящей шкалы для улучшения дифференциальной нелинейности. Программируемое подавление обнуления, буферная память на несколько событий, счетчик срабатываний и функции тестирования обеспечивают гибкость устройства.
Модуль работает в режиме адресации A24/A32; передача данных происходит в D16/D32/BLT32/MBLT64. Модуль также поддерживает передачу блоков по цепочке (CBLT32/CBLT64) и команды многоадресной рассылки.
Плата поддерживает функцию подключения под напряжением, что позволяет вставлять или извлекать ее из ящика, не выключая.

Технические параметры:

Упаковка
модуль VME шириной в 1 единицу, 6U

Входные
16 каналов, сопротивление 50 Ом, отрицательная полярность, подключение по постоянному току

Диапазон входного сигнала
Двойной диапазон: 0 ÷ 900 Шт / 0÷100 Шт

Разрешение
12 бит (15-битная динамика)

Получить
Высокий диапазон: 200 фК/отсчет; Низкий диапазон: 25 фК/отсчет

Максимально допустимое входное положительное напряжение
15 мВ

Отражения
< 5% при времени спада входных сигналов 2 нс

Смещение входного сигнала
±2 мВ

Среднеквадратичный шум
Типичное значение 0,5 отсчетов

Интегральная нелинейность
0,1% от FSR (=3840 отсчетов)
от 5% до 95% от FSR

Однородность межканального усиления
±4%

Межканальная изоляция
> 60 дБ

Отключение питания
0,002 отсчета/мВ (+5 В); 0,01 отсчета/мВ (-5 В)
0,0046 отсчета/мВ (+12 В); 0,0012 отсчета/мВ (-12 В)
Быстрое время очистки
600 нс

Синхронизация затвора
сигнал затвора должен предшествовать аналоговому входу более чем на 15 нс

Время преобразования
5,7 мкс для всех каналов

Подавление нуля
Пороговые значения программируются в:

16 АЦП отсчитывает шаги по всему FSR
2 АЦП подсчитывает шаги, превышающие 1/8 FSR
Входы управления
Входные сигналы NIM:

GATE: временное окно для текущего интегрирования
RST: сбрасывает секции контроля качества, регистры состояния MEB и управления
VETO: запрещает преобразование сигналов контроля качества
FCLR: БЫСТРАЯ ОЧИСТКА секций контроля качества
Управляющие выходы
Выходные сигналы NIM:

DRDY: указывает на наличие данных
ЗАНЯТО: плата заполнена, выполняется сброс настроек, преобразование или тест ПАМЯТИ
Интерфейс VME
A24/A32
Географическая адресация
Команды многоадресной рассылки
D16/D32, BLT32/MBLT64,CBLT32/CBLT64
