16-канальный дифференциальный преобразователь VME в несимметричный сигнал V1250

Особенность:

• 1 модуль VME 6U
• 16 дифференциальных входов на 34-контактном разъеме (2,54 мм)
• 16 несимметричных выходов на разъемах LEMO
• Фиксированное усиление: 1*
• Диапазон входного сигнала ±2 В/ч
• Диапазон выходного сигнала ±2 В*
• Полоса пропускания: от постоянного тока до 30 МГц
• Выходной шум < 480 мкВ среднеквадратичного значения (при отключенных входах и выходах, ограниченных до 50 Ом
• Подходит для CAEN A1442 CSP

Описание:

CAEN Mod. V1250 - это 16-канальный преобразователь дифференциального сигнала в несимметричный в форм-факторе VME 6U шириной в 1 единицу. Он обеспечивает дифференциальные входы (34-контактный разъем диаметром 2,54 мм, Zdiff = 100 Ом) и несимметричные выходы (коаксиальный LEMO, Rout = 50 Ом).
Несмотря на то, что V1250 является преобразователем общего назначения, он лучше всего подходит для преобразования сигналов, поступающих от чувствительных к заряду предусилителей, таких как A1442 (типовой диапазон усиления > 10 нс). Поэтому аналоговая полоса пропускания установлена на уровне 30 МГц, чтобы оптимизировать отношение сигнал/шум.

 34-контактный штекерный разъем (ВХОД)
с шагом соединения: 2,54 мм

 Разъем LEMO (ВЫХОД)

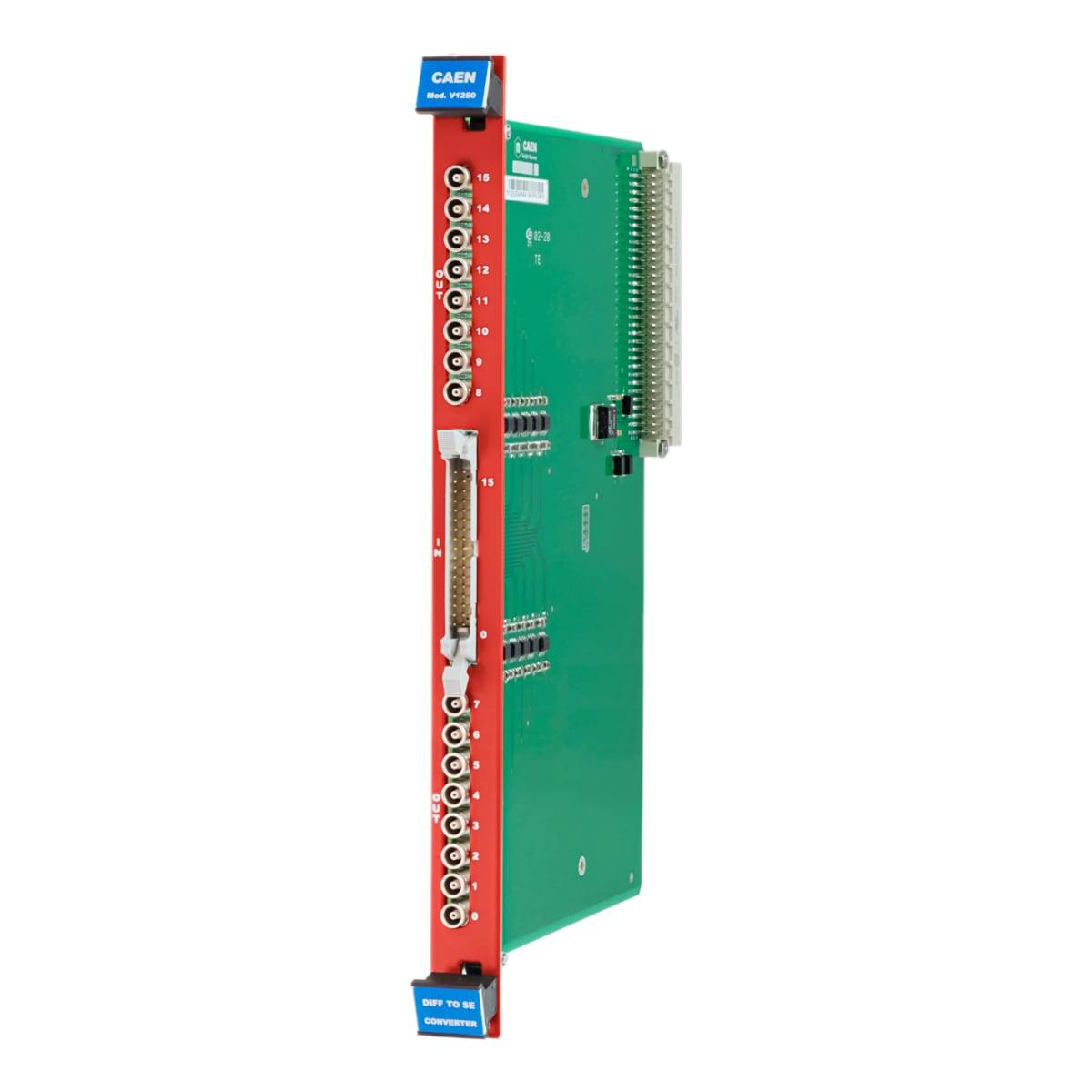

VME 6U шириной 1 шт., 16 каналов (мод. V1250)

Технические параметры:

Форм-фактор
VME 6U шириной в 1 единицу

Входные
16 каналов, выходное напряжение 100 Ом
34-контактный штекерный разъем
(шаг сопряжения: 2,54 мм)

Выходы
16 выходов LEMO
Последовательное выходное сопротивление 50 Ом

Коэффициент усиления
x1 (выходной сигнал ограничен до 50 Ом)
x2 (выходной сигнал не ограничен)

Диапазон входного сигнала
±2 В/ч (Zdiff = 100 Ом)

Диапазон выходного сигнала
±4 В (выходной сигнал не ограничен)
±2 В (выходной сигнал ограничен до 50 Ом)

Пропускная способность
Постоянного тока до 30 МГц

Выходной шум
 Среднеквадратичное значение < 480 мкВ (измеряется при отключенных входах и выходах с напряжением 50 Ом)

Требования к питанию
120 мА при +5 В
130 мА при -12 В
+12 В не используется
