Адаптер с односторонним подключением к дифференциальному входу для DT5550

Цену уточняйте

  • В наличии
  • Оптом и в розницу
  • Код: DT5550AFE
Адаптер с односторонним подключением к дифференциальному входу для DT5550
Адаптер с односторонним подключением к дифференциальному входу для DT5550В наличии
Цену уточняйте
+77089495961
  • +7 (708) 858-69-34
    Офис Call-центр
+77089495961
  • +7 (708) 858-69-34
    Офис Call-центр

Заказ только по телефону

возврат товара в течение 14 дней по договоренности

Особенности:

  • Компактный преобразователь несимметричных сигналов в дифференциальные
  • 32 аналоговых входных канала на разъемах MCX
  • Положительные или отрицательные входные сигналы
  • Динамический вход: 2 Vpp
  • Программируемое смещение по постоянному току
  • Дифференциальный выход на одном 68-контактном разъеме VHDCI для передачи преобразованных сигналов и линий управления

Описание:

Модуль CAEN. DT5550AFE - это полезный одноканальный дифференциальный адаптер, специально разработанный для взаимодействия с платой DT5550, системой сбора данных CAEN с программируемой пользователем ПЛИС и секвенсором последовательности.

Он оснащен 32 аналоговыми входами на разъемах MCX с динамическим входом 2 Vpp, программируемым смещением по постоянному току, фиксированным усилением в 1 раз и входным сопротивлением, выбираемым в диапазоне от 1 Ком до 50 Ом.DT5550AFE принимает несимметричные сигналы с помощью 32 разъемов MCX, расположенных на передней панели, и обеспечивает дифференциальные аналоговые выходы и линии управления с помощью одного разъема VHDCI на задней панели. Преобразованные сигналы могут подаваться по одному кабелю VHDCI на аналоговый дифференциальный вход DT5550.

В DT5550AFE не используются программируемые компоненты: его можно размещать рядом с детекторами даже в зонах с высокой радиацией, чтобы легко подключать несимметричные сигналы к плате DT5550 для оцифровки и обработки импульсов.

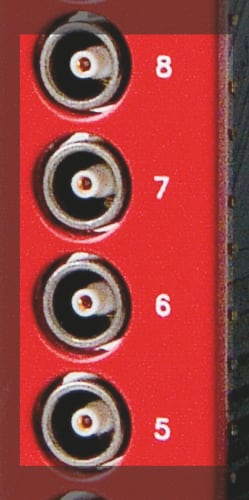

 Разъем MCX (ВХОД)
68-контактный VHDCI для модели T5550

 Разъем LEMO (ВЫХОД)
Коаксиальный кабель типа LEMO, 32 канала для модели T5550

Технические параметры:

Упаковка
Корпус из сплава, 160 x 160 x 56 мм3

Полярность
Положительный или отрицательный входной сигнал

Смещение
Программируемое смещение по постоянному току, диапазон ±2 В
Регулирование осуществляется с помощью программного обеспечения SCI-5550 для считывания показаний
Полный диапазон измерений
2 Vpp

Получить
1x фиксированный

потребляемая мощность
3 А при напряжении 12 В

Входы (аналоговые)
Вход аналоговых сигналов (несимметричный) Входное сопротивление: выбирается 50 Ом / 1 Ком
Выбор осуществляется с помощью программного обеспечения SCI-5550 для считывания данных, 32 разъема MCX
Выходы (на аналоговый порт DT5550)
Аналоговый выход (дифференциальный)
Zdiff: 100 Ом
68-контактный разъем VHDCI
Рекомендуемый кабель: тип SCSI-5
Требования к питанию
Напряжение питания: + 12 В
Разъем для розетки постоянного тока диаметром 2,1 мм, входящий в комплект поставки

Информация для заказа
  • Цена: Цену уточняйте
