Малошумные предусилители с быстрым временем нарастания, чувствительные к заряду A1422H

Особенности:

• Быстродействующий инвертирующий предусилитель с низким уровнем шума
• Положительные или отрицательные входные сигналы
• Доступны четыре чувствительности (эквивалент Si):
• 1 мВ/МэВ – СКОРО ПОЯВИТСЯ
• 5 мВ/МэВ
• 45 мВ/МэВ
• 90 мВ/МэВ
• 400 мВ/МэВ
• 450 мВ/Мв
• Поддерживается емкость детектора до 1000 пФ
• Напряжение смещения детектора до 800 В (положительное или отрицательное)

Описание:

Предусилители серии CAEN Mod.A1422H - это чувствительные к заряду предусилители, выполненные в едином корпусе. Доступны различные значения чувствительности и поддерживаются различные емкости детекторов:

Тип F2: до 200 пФ; чувствительность: 5, 45, 90, 400, 450 мВ/МэВ (Si)
Тип F3: до 1000 пФ; чувствительность: 5, 45, 90 мВ/МэВ (Si) – СКОРО будет 1 мВ/МэВ
Доступны две версии модулей A1422H:

Гибридная версия (снята с производства)

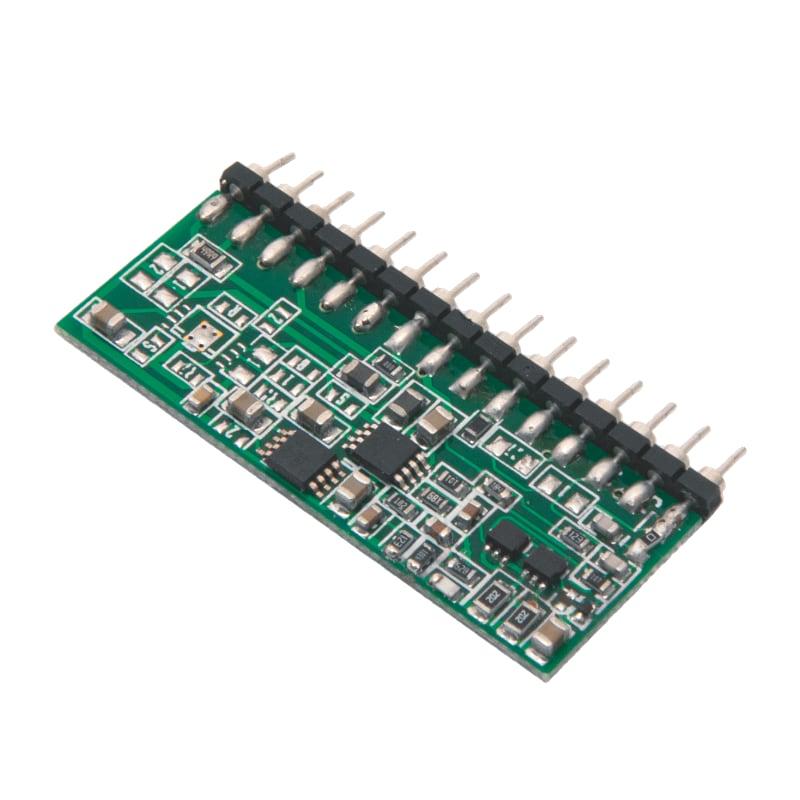

Версия печатной платы (НОВАЯ)
Все они могут быть использованы в экспериментах по ядерной и субъядерной физике, где требуется очень низкий уровень шума, быстрая реакция и высокая скорость счета. Модули принимают как положительные, так и отрицательные входные импульсы заряда и обеспечивают выходную мощность в диапазоне ±3,5 В / ±4 В (гибрид / печатная плата) при напряжении 50 Ом (±8 В / ±10 В при 1 Ком). Кроме того, тестовый вход принимает положительные и отрицательные сигналы для целей калибровки.

Гибридные предусилители реализованы с использованием механизма холодного разряда: это позволяет добиться низкого значения времени затухания при сохранении очень высокого значения сопротивления подачи. Этот метод обеспечивает хорошую производительность, сводя к минимуму накопление данных при умеренно высокой скорости счета.

Компания CAEN предлагает предусилители, чувствительные к заряду (мод. A1422), основанные на модулях A1422H и упакованные в коробки на 1/4/8 каналов. A1422 выполнены в корпусах из сплава и оснащены разъемами SHV для ввода/вывода сигналов ДЕТЕКТОРА и высоковольтного смещения, разъемами LEMO для ввода и вывода ЭНЕРГИИ, а также кабелем с 9-контактным разъемом типа D для подключения источника питания.

Технические параметры:

Упаковка
Гибрид для однорядной упаковки (38 мм x 23 мм x 3 мм)
шаг штифта: 2,54 мм; вес: 2,63 г

Но. Количество каналов
1

Детектор В
Принимает положительные и отрицательные импульсы заряда от полупроводниковых детекторов и подает высоковольтное смещение на сам детектор

Высоковольтный вход
Гибридный: до 200 В (положительное или отрицательное) - последовательное сопротивление 100 МОМ
Печатная плата: до 800 В (положительное или отрицательное) - последовательное сопротивление 10 МОМ

Тестовый вход
Положительный или отрицательный входы для калибровки энергии с помощью Ctest= 1 пФ (или 10 пФ; чувствительность: 5 мВ/МэВ)

Выход
Гибридный: макс. ± 8 В (разомкнутая цепь), обратное замыкание на 50 Ом.
ПЕЧАТНАЯ плата: ± 10 В макс. (разомкнутая цепь), обратное замыкание 50 Ом.

Время нарастания- Гибридная версия (время нарастания тестового сигнала = 1,6 нс)
F2-5 мВ / МэВ
F2-45 мВ / МэВ
F2-90 мВ/МэВ
F2-400 мВ/МэВ0 пФ
< 10 нс
< 10 нс
< 10 нс
< 35 нс200 пФ
< 20 нс
< 35 нс
< 75 нс
< 110 нсмодель
F3-5 мВ / МэВ
F3-45 мВ / МэВ
F3-90 мВ/МэВ390 пФ
< 20 нс
< 45 нс
< 100 нс1000 пФ
< 35 нс
< 90 нс
< 220 нс
Время нарастания - версия для печатной платы (время нарастания тестового сигнала = 1,6 нс)
F2-5 мВ/МэВ
F2-45 мВ/МэВ
F2-90 мВ/МэВ
F2-400 мВ/МэВ
F2-450 мВ/МэВ0 пФ
< 5 нс
< 5 нс
< 10 нс
< 70 нс
< 70 нс200 пФ
< 15 нс
< 15 нс
< 25 нс
< 110 нс
< 110 Нсмодель
F3-5 мВ / МэВ
F3-45 мВ / МэВ
F3-90 мВ/МэВ390 пФ
< 20 нс
< 25 нс
< 45 нс1000 пФ
< 40 нс
< 50 нс
< 100 нс
Максимальный уровень шума-гибридная версия модели
F2-5 мВ /МэВ
F2-45 мВ/МэВ
F2-90 мВ/МэВ
F2-400 мВ/МэВ0 пФ
< 6,6 кэВ
< 1,9 кэВ
< 1,8 кэВ
< 2,0 кэВ200 пФ
< 9,7 кэВ
< 4,3 кэВ
< 4,3 кэВ
 Модель < 3,6 кэВ
F3-5 мВ / МэВ
F3-45 мВ /МэВ
F3-90 мВ/МэВ390 пФ
< 10,6 кэВ
< 6,5 кэВ
< 5,9 кэВ1000 пФ
< 15,2 кэВ
< 11,5 кэВ
< 11,3 кэВ
Максимальный уровень шума для модели с печатной платой
F2-5 мВ/МэВ
F2-45 мВ /МэВ
F2-90 мВ /МэВ
F2-400 мВ/МэВ
F2-450 мВ/МэВ0 пФ
< 4,7 кэВ
< 2,2 кэВ
< 2,2 кэВ
< 2,2 кэВ
< 2,2 кэВ200 пФ
< 7,6 кэВ
< 4,3 кэВ
< 4,2 кэВ
< 4,1 кэВ
 Модель < 4,1 кэВ
F3-5 мВ/МэВ
F3-45 мВ/МэВ
F3-90 мВ/МэВ390 пФ
< 10,5 кэВ
< 5,8 кэВ
< 5,5 кэВ1000 пФ
< 21,5 кэВ
< 13,2 кэВ
< 13,2 кэВ
Интегральная нелинейность
Гибрид: <± 0.05% (0 ÷ ±8 выходное напряжение v1 кВт)
Печатная плата: <± 0.05% (0 ÷ ±10 выход на 1 кВт)

Смещение усиления
< ±100 ppm /°C (от 0 до 50°C)

Чувствительность к энергии (эквивалент в Си)
5/45/90/400/450 мВ / МэВ

Требования к питанию для гибридной версии
+12 В: F2: 14 мА – F3: 24 мА
-12 В: F2: 6 мА-F3: 6 мА

Требования к питанию в зависимости от версии печатной платы
+12 В: F2: 12 мА – F3: 20 мА
-12 В: F2: 4 мА-F3: 4 мА
