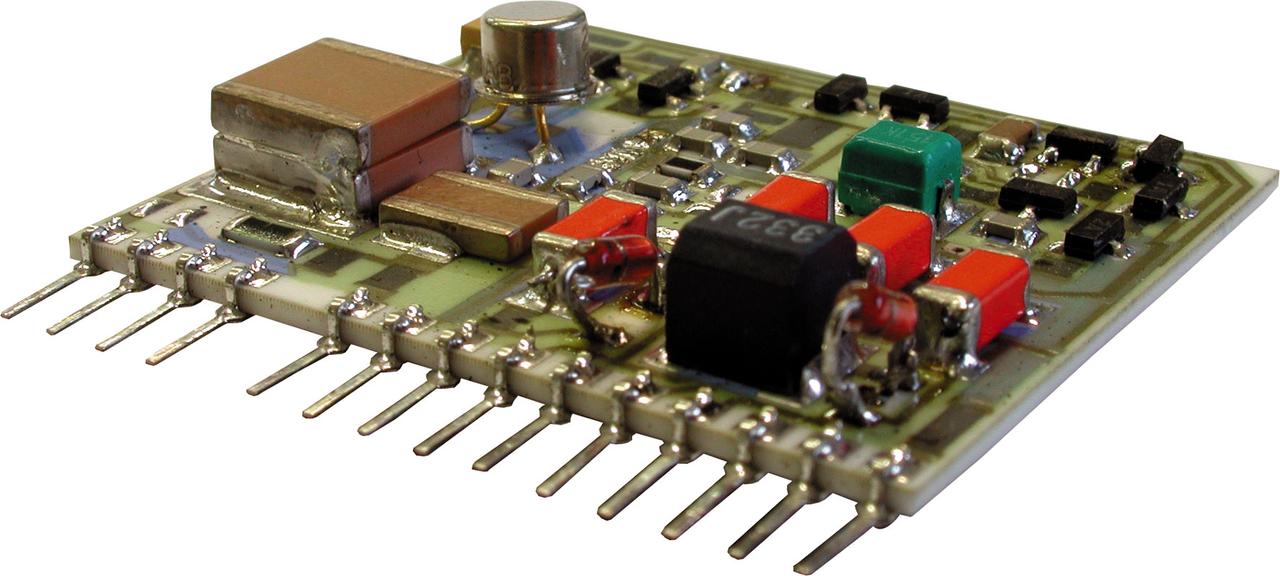

Чувствительный к заряду предусилитель с синхронизацией (гибридный) A422

Цену уточняйте

  • В наличии
  • Оптом и в розницу
  • Код: A422
Чувствительный к заряду предусилитель с синхронизацией (гибридный) A422
Чувствительный к заряду предусилитель с синхронизацией (гибридный) A422В наличии
Цену уточняйте
+77089495961
  • +7 (708) 858-69-34
    Офис Call-центр
+77089495961
  • +7 (708) 858-69-34
    Офис Call-центр

Заказ только по телефону

возврат товара в течение 14 дней по договоренности

Особенности:

  • Быстродействующий инвертирующий предусилитель с низким уровнем шума
  • Положительные или отрицательные входные сигналы
  • Диапазон энергетической чувствительности выбирается в диапазоне 1, 45 или 90 мВ/МэВ (Si)
  • Синхронизирующий выход
  • Напряжение смещения детектора до 1 кВ (положительное или отрицательное)

Описание:

CAEN Mod. A422 - это чувствительный к заряду предусилитель, реализованный на гибридной платформе SIP с открытым корпусом. Модуль предназначен для использования, в частности, с полупроводниковыми детекторами и, в частности, там, где требуется разделение заряда (например, в кремниевых детекторах, чувствительных к положению). Устройство принимает как положительные, так и отрицательные входные импульсы. В комплект поставки также входят тестовый вход для калибровки усиления детектора и высоковольтный вход (до 1 кВ) для смещения детектора. На выходе получается инвертирующий однополярный импульс напряжения, амплитуда которого пропорциональна суммарному заряду; время затухания составляет 220 мкс.Синхронизирующий выход выдает однополярный инвертирующий быстрый импульс напряжения с типичным временем нарастания 15 нс на нагрузке 50 Ом.С помощью внутренних подключений можно выбрать три различных уровня чувствительности (1, 45 или 90 мВ/МэВ). Также доступна 8-слотная материнская плата для A422; ее можно приобрести с разъемами ввода-вывода LEMO 00 (мод. A658) или с площадками для пайки (мод. A658A).

Технические параметры:

Упаковка
Гибрид с одним встроенным корпусом
(38 мм x 33 мм x 7 мм);
шаг выводов: 2,54 мм; вес: 9,8 г

Входные сигналы (ВХОД/ДЕТЕКТОР)
Принимает импульсы положительного и отрицательного заряда от полупроводниковых детекторов и подает высоковольтное смещение на сам детектор

Входные сигналы (HV)
напряжение до 1 кВ (положительное или отрицательное) для смещения детектора. Последовательное сопротивление 101 МОМ

Входные сигналы (ТЕСТ)
Положительный или отрицательный входы для калибровки коэффициента усиления на входе детектора с помощью Ctest = 10 пФ

Выходные сигналы (ВЫХОД/ЭНЕРГИЯ)
Инвертирующий однополярный выходной сигнал
Обычно время нарастания < 20 нс
Постоянная времени затухания: 220 мкс
Максимальная пиковая амплитуда: ± 8 В
Выходные сигналы (СИНХРОНИЗАЦИЯ)
Инвертирующий однополярный быстрый импульс напряжения. Минимальное время нарастания составляет 5 нс. Требуется подключение на 50 Ом, независимо от того, используется оно или нет.

Интегральная нелинейность
± 0,05 % (пиковая мощность от 0 до ± 8 В)

Смещение усиления
± 50 ppm/°C (от 0° до 50°C)

Чувствительность к энергии
1/45/90 мВ/МэВ (Si) выбирается с помощью внутренних перемычек

Типичный уровень шума
9,8 кэВ при емкости 470 пФ и чувствительности 90 мВ/МэВ

Требования к питанию
+24 В/30 мА
-24 В/20 мА

Информация для заказа
  • Цена: Цену уточняйте
