Малошумящие предусилители с быстрым временем нарастания, чувствительные к заряду (в коробке) A1422

Особенности:

• Быстрый инвертирующий предусилитель с низким уровнем шума
• Доступны четыре чувствительности (в Си-эквиваленте):
• 1 мВ/МэВ – СКОРО ПОЯВИТСЯ
• 5 мВ/МэВ
• 45 мВ/МэВ
• , 90 мВ/МэВ
• 400 мВ/МэВ
• 450 мВ/МэВ
• Поддерживается емкость детектора до 1000 пФ
• Доступны модели с 1, 4 и 8 каналами
• Напряжение смещения детектора до 2 кВ (положительное или отрицательное)

Описание:

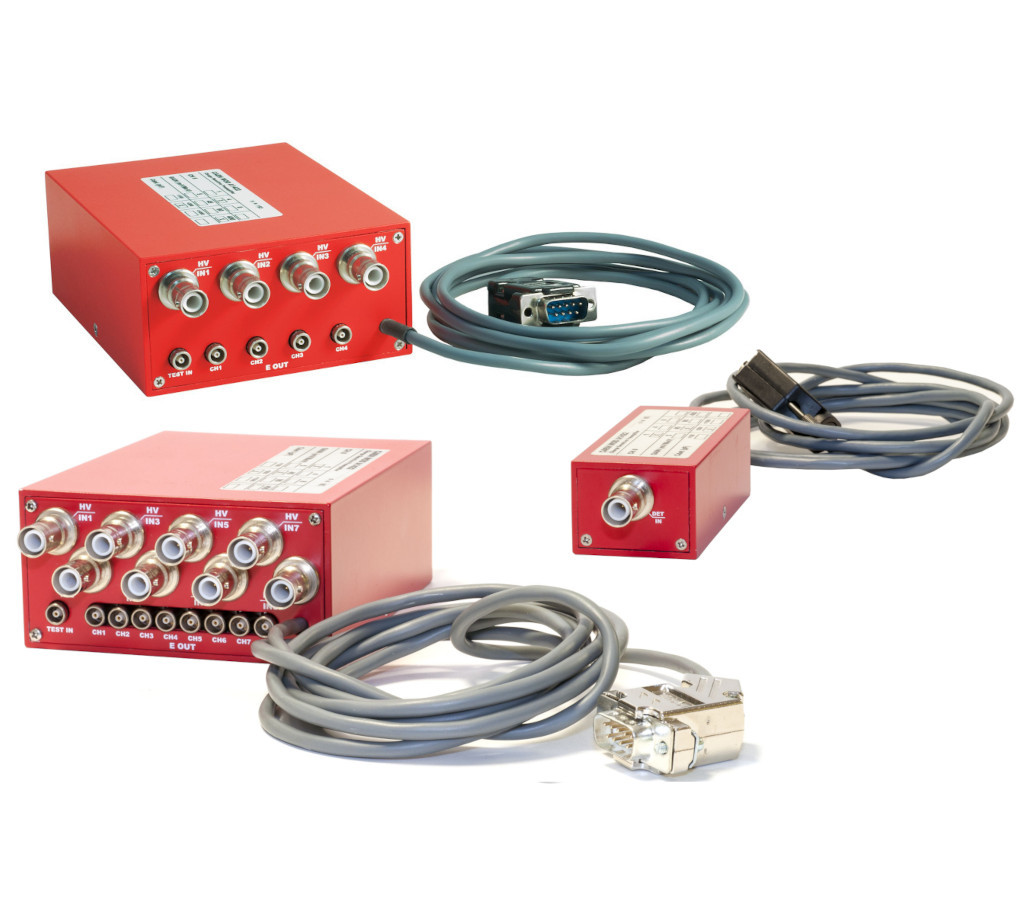

Предусилители серии CAEN A1422 - это чувствительные к заряду предусилители, упакованные в коробку на 1/4/8 каналов. Доступны различные значения чувствительности и поддерживаются различные емкости детекторов:

Тип F2: до 200 пФ; чувствительность: 5, 45, 90, 400, 450 мВ/МэВ (Si)
Тип F3: до 1000 пФ; чувствительность: 5, 45, 90 мВ/МэВ (Si) – СКОРО будет: 1 мВ/МэВ
Предусилители также выпускаются в виде 15-контактного встроенного модуля (см. Мод. A1422H).

Доступны две версии модулей A1422H:

Гибридная версия (снята с производства)
Версия на печатной плате (НОВАЯ)
Все они могут быть использованы в экспериментах по ядерной и субъядерной физике, где требуется очень низкий уровень шума, быстрая реакция и высокая скорость счета. Модули принимают как положительные, так и отрицательные входные импульсы заряда и обеспечивают выходную мощность в диапазоне ±3,5 В / ±4 В (гибрид / печатная плата) при напряжении 50 Ом (±8 В / ±10 В при 1 Ком). Кроме того, тестовый вход принимает положительные и отрицательные сигналы для целей калибровки.

Гибридные предусилители реализованы с использованием механизма холодного разряда: это позволяет добиться низкого значения времени затухания при сохранении очень высокого значения сопротивления подачи. Этот метод обеспечивает хорошую производительность, сводя к минимуму накопление данных при умеренно высокой скорости счета.

Датчики A1422 выполнены в корпусах из сплава и оснащены разъемами SHV для ввода/вывода сигналов ДЕТЕКТОРА и высоковольтного смещения, разъемами LEMO для ввода и вывода ЭНЕРГИИ, а также кабелем с 9-контактным разъемом типа D для подключения источника питания.

Возможна индивидуальная настройка для улучшения защиты усилителя от переходных процессов при подключении к входу детектора.

Здесь вы можете найти ссылку на презентацию “Прототипы детекторов чудес и интерфейсная электроника: интеграция, тесты и некоторые извлеченные уроки”, представленную на конференции DENIM (Design and Engineering of Neutron Instruments Meeting) в сентябре 2023 года в промышленном центре Юлиха в Германии.

Технические параметры:

Нет. Количество каналов
1 / 4 / 8

Упаковка
Корпус из сплава; Размеры (ШхВхГ с разъемом в комплекте):

A1422Axxxx (1 ch): 40,0 x 30,0 x 124 мм3
A1422Bxxxx (4 канала): 100,0 x 50,0 x 162 мм3
A1422Cxxxx (8 каналов): 100,0 x 50,0 x 162 мм3
Датчик в
Принимает положительные и отрицательные входные импульсы заряда от полупроводниковых детекторов и подает высоковольтное смещение на сам детектор;
Разъем SHV

Высоковольтный вход
Напряжение до 2 кВ (положительное или отрицательное); последовательное сопротивление 100 МОМ;
Разъем SHV (BNC по запросу)

Тестовый вход
Положительный или отрицательный вход для калибровки энергии с помощью Ctest= 1 пФ или 10 пФ (в версиях с 5 мВ/МэВ);
Разъем LEMO-00

Выход
Гибридный: ± 8 В макс. (разомкнутая цепь), обратная связь 50 Ом.
Печатная плата: ± 10 В макс. (разомкнутая цепь), обратная связь 50 Ом.

Время нарастания - Гибридная версия (время нарастания тестового сигнала = 1,6 нс)
F2 – 5 мВ/МэВ
F2 – 45 мВ/МэВ
F2 – 90 мВ/МэВ
F2 – 400 мВ/МэВ0 пФ
< 10 нс
< 10 нс
< 10 нс
< 35 нс200 пФ
< 20 нс
< 35 нс
< 75 нс
< 110 Нсмодель
F3 – 5 мВ/МэВ
F3 – 45 мВ/МэВ
F3 – 90 мВ/МэВ390 пФ
< 20 нс
< 45 нс
< 100 нс1000 пФ
< 35 нс
< 90 нс
< 220 нс
Время нарастания - версия печатной платы (время нарастания тестового сигнала = 1,6 нс)
F2 – 5 мВ/МэВ
F2 – 45 мВ/МэВ
F2 – 90 мВ/МэВ
F2 – 400 мВ/МэВ
F2 – 450 мВ/МэВ0 пФ
< 5 нс
< 5 нс
< 10 нс
< 70 нс
< 70 нс200 пФ
< 15 нс
< 15 нс
< 25 нс
< 110 нс
< 110 Нсмодель
F3 – 5 мВ/МэВ
F3 – 45 мВ/МэВ
F3 – 90 мВ/МэВ390 пФ
< 20 нс
< 25 нс
< 45 нс1000 пФ
< 40 нс
< 50 нс
< 100 нс
Максимальный уровень шума - гибридная версия модели
F2 – 5 мВ/МэВ
F2 – 45 мВ/МэВ
F2 – 90 мВ/МэВ
F2 – 400 мВ/МэВ0 пФ
< 6,6 кэВ
< 1,9 кэВ
< 1,8 кэВ
< 2,0 кэВ200 пФ
< 9,7 кэВ
< 4,3 кэВ
< 4,3 кэВ
 Модель < 3,6 кэВ
F3 – 5 мВ/МэВ
F3 – 45 мВ/МэВ
F3 – 90 мВ/МэВ390 пФ
< 10,6 кэВ
< 6,5 кэВ
< 5,9 кэВ1000 пФ
< 15,2 кэВ
< 11,5 кэВ
< 11,3 кэВ
Максимальный уровень шума для модели с печатной платой
F2 – 5 мВ/МэВ
F2 – 45 мВ/МэВ
F2 – 90 мВ/МэВ
F2 – 400 мВ/МэВ
F2 – 450 мВ/МэВ0 пФ
< 4,7 кэВ
< 2,2 кэВ
< 2,2 кэВ
< 2,2 кэВ
< 2,2 кэВ200 пФ
< 7,6 кэВ
< 4,3 кэВ
< 4,2 кэВ
< 4,1 кэВ
< модель 4,1 кэВ
F3 – 5 мВ/МэВ
F3 – 45 мВ/МэВ
F3 – 90 мВ/МэВ390 пФ
< 10,5 кэВ
< 5,8 кэВ
< 5,5 кэВ1000 пФ
< 21,5 кэВ
< 13,2 кэВ
< 13,2 кэВ
Интегральная нелинейность
Гибридная: <± 0.05% (0 ÷ ±8 Напряжение на выходе 1 Ком)
Печатная плата:         <± 0,05% (напряжение на выходе 0 ÷ ±10 В 1 Ком)

Чувствительность к энергопотреблению
5/45/90/400/450 мВ/МэВ

Требования к питанию для гибридной модели
A1422AxxxF2 (1 канал):
A1422BxxxF2 (4 канала):
A1422CxxxF2 (8 каналов):+12 В
14 мА
55 мА
105 мА-12 В
6 мА
25 мА
50 мА-модель
A1422AXXXXF3 (1 канал):
A1422BxxxF3 (4 канала):
A1422CxxxF3 (8 каналов):+12 В
24 мА
80 мА
160 мА-12 В
6 мА
25 мА
50 мА
Требования к питанию зависят от версии печатной платы
A1422AXXXXF2 (1 канал):
A1422BxxxF2 (4 канала):
A1422CxxxF2 (8 каналов):+12 В
12 мА
48 мА
96 мА-12 В
4 мА
16 мА
32 мамодели
A1422AxxxF3 (1 канал):
A1422BxxxF3 (4 канала):
A1422CxxxF3 (8 каналов):+12 В
20 мА
80 мА
160 мА-12 В
4 мА
16 мА
32 мА
