16/32-канальный предусилитель, чувствительный к заряду A1442

Особенности:

• Доступно 16-канальное или 32-канальное исполнение
• Чувствительность x1 или x5 переключается с помощью перемычки на передней панели
• Максимальное выходное напряжение +/- 4,5 В DIFF:
• 200 МэВ (Si) при 1X
• 40 МэВ (Si) при 5X
• Размеры (мм): 100 x 50 x 130
• Входное напряжение смещения (не более +/-400 В) (разъем 1/2 LEMO 00);
• Защита входа от электростатического разряда
• Входной сигнал тестового импульса с инверсионным или неинверсионным буфером (1 или 2 LEMO 00)
• Низкое энергопотребление для использования в вакууме (< 1000 МВт для 16-канальной версии)
• Дифференциальный выход (с обратным выводом на 100 различий)
• 1 или 2 суммарных выходных сигнала, каждый суммарный из 16 каналов
• Шум < 5 кэВ на входе 0 пФ и крутизна < 23 эВ/пФ
• Время нарастания < 10 нс при 0 пФ, < 20 нс при 200 пФ

Описание:

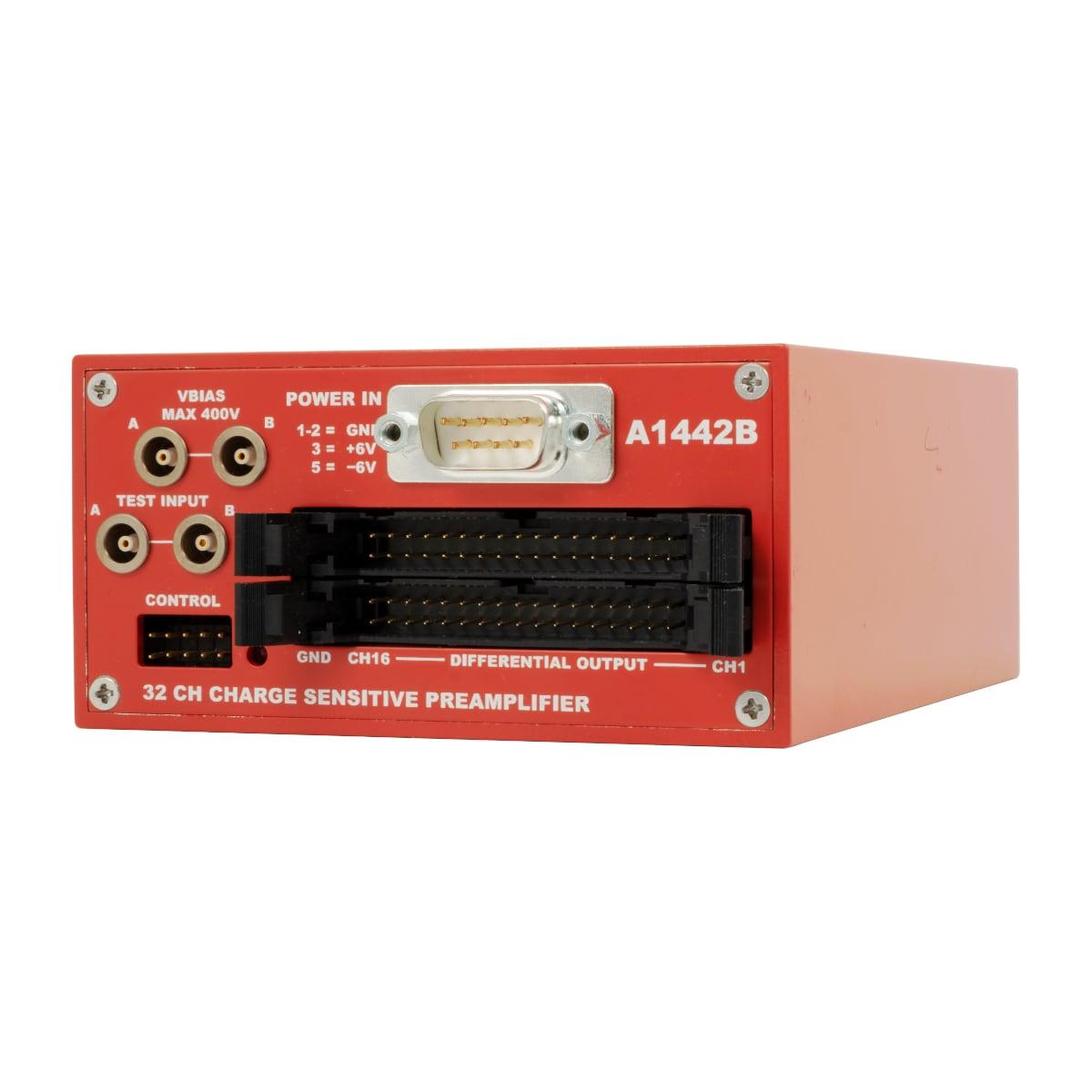

CAEN Mod. A1442 идеально подходит для одно- или двухсторонних многополосных кремниевых детекторов, а также для многоканальных детекторов с общим смещением. Его компактные размеры и низкое энергопотребление делают его идеальным для прямого подключения детекторов в системах с высоким вакуумом. Он доступен как в 16-канальном (A1442A), так и в 32-канальном исполнении (A1442B).

Выходные сигналы предусилителя являются дифференциальными, что позволяет подключать к выходу недорогие плоские витые кабели.

Предусилитель также обеспечивает суммарный выходной сигнал 16 каналов, что позволяет пользователю рассчитать время измерения формы импульсов для всей полосы по одному сигналу. Чувствительность предусилителя можно легко изменить в 5 раз с помощью простой перемычки на передней панели. 32-канальная версия (A1442B) может работать как два независимых 16-канальных предусилителя с отдельными входами для измерения напряжения смещения и тестирования, а также двумя отдельными суммарными выходами.

Возможна настройка для улучшения защиты усилителя от переходных процессов при подключении входа детектора.

Технические параметры:

Упаковка
Экранированная коробка
Размеры ШхВхГ (мм): 100 x 50 x 130
Вес: 170 г (A1442A); 210 г (A1442B)
Количество каналов
16 / 32

Вход детектора
Принимает положительные или отрицательные входные импульсы заряда от полупроводникового детектора и подает высоковольтное смещение на сам детектор;
Переменный ток 22 Мом подключен к VBIAS
25-контактный разъем-розетка D-SUB; 1 для 16-канального подключения (A1442A), 2 для 32-канального подключения (A1442B)
Защита входа от электростатического разряда
VBIAS
Напряжение до 400 В (положительное или отрицательное)
Разъем-розетка № 2 LEMO 00:

A/B ДЛЯ A1442B (32-канальный)
и A1442A (16-канальный) подключены два входа по проводам
Тестовый
разъем-розетка № 2 LEMO 00:

A/B ДЛЯ A1442B (32-канальный)
и A1442A (16-канальный) подключены по проводам к двум входам
Дифференциальный выход
Максимальный дифференциальный разряд ± 4,5 В
Обратное замыкание с разницей 100 Ом
Выходной разъем с разъемом 17+17 контактов; 1 для 16-канального подключения (A1442A), 2 для 32-канального подключения (A1442B)
Суммарный вывод
Несимметричный, задний вывод 50 Ом
Максимальное напряжение +/-3,5 В
Каждый канал суммируется с весом 0,2
Диапазоны энергий
Переключатель чувствительности, коэффициент 5:

200 МэВ (Si) при 1X (20 мВ/МэВ)
40 МэВ (Si) при 5X (100 мВ/МэВ)
время подъема
< 10 нс при емкости детектора 0 пФ
< 20 нс при емкости детектора 200 пФ

Максимальный уровень шума
< 5 кэВ на входе 0 пФ и крутизне < 23 эВ/пФ

Разъем питания
Напряжение питания:

Вывод 3 +6 В постоянного тока
Вывод 5-6 В постоянного тока
9-контактный разъем D-типа

Требования к питанию
+6 В < 600 МВт
-6 В < 400 МВт
Переключатели
5+ 5-КОНТАКТНЫЙ РАЗЪЕМ 100 мил для настройки усиления, настройки инверсии теста, суммарного вывода и завершения теста.
