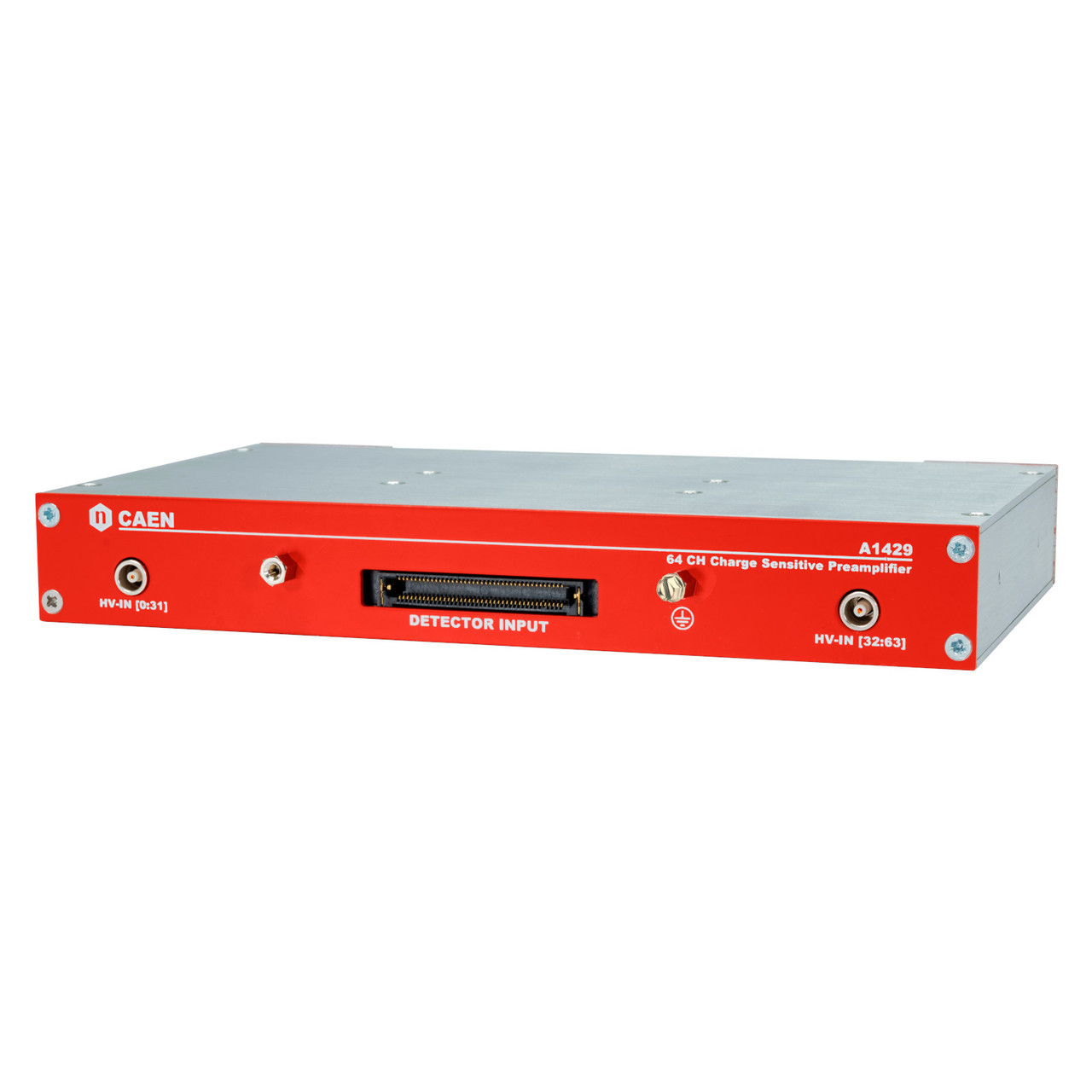

64-канальный чувствительный к заряду предусилитель A1429

Особенности:

• 64-канальный
• Максимальное выходное напряжение: +/- 4,5 В с разницей на выходе 100 Ом
• Чувствительность: 20, 45, 90, 200, 400 мВ/МэВ
• Размеры (мм): 180 x 105 X 25 мм
• Входное напряжение смещения (не более ± 400 В) (2 разъема LEMO-00)
• Входная защита от электростатического разряда
• Вход тестового импульса (1 разъем LEMO-00)
• Низкое энергопотребление (< 50 МВт для ch.)
• Действительно дифференциальный выходной сигнал (с обратным замыканием с разницей 100 Ом)
• Шум < 5 кэВ на входе 0 пФ и крутизной < 35 эВ/пФ
• Время нарастания < 20 нс при 0 пФ, < 60 нс при 200 пФ

Описание:

Предусилитель сверхвысокой плотности для крупногабаритных сегментированных матриц кремниевых и газовых детекторов

CAEN Mod.A1429 - это 64-канальный высокоинтегрированный предусилитель заряда, подходящий для одно- или двухсторонних многополосных кремниевых детекторов, а также для многоканальных детекторов с общим смещением. Его компактные размеры и низкое энергопотребление делают его идеальным для прямого подключения детектора в системах с высоким вакуумом. Он оснащен двумя входами смещения LEMO-00, один из которых предназначен для каналов от 0 до 31, а второй - для каналов от 32 до 63.
Кроме того, на нечетных каналах можно выбрать смещение на GND с помощью внутренней перемычки.
A1429 доступен с различной чувствительностью: 20, 45, 90, 200, 400 мВ/МэВ.
Выходные сигналы предусилителя действительно дифференциальные, что позволяет подключать к выходу недорогие плоские витые кабели.
Эта функция позволяет легко подключить A1429 к цифрователю нового поколения VX2740/VX2745, создавая таким образом полную цепочку считывания данных с сегментированной матрицы детекторов.

Технические параметры:

Упаковка
Экранированная коробка
Размеры (ШхВхГ): 180 x 105 x 25 мм3 (без разъемов)
Вес: 900 г
Полярность
Входная полярность положительного или отрицательного заряда
Выходная полярность: дифференциальная
Максимальный диапазон энергопотребления (Si)
– 225 МэВ (Si) при 20 мВ/МэВ
– 100 МэВ (Si) при 45 мВ/МэВ
– 50 МэВ (Si) при 90 мВ/МэВ
– 22 МэВ (Si) при 200 мВ/МэВ
– 11 МэВ (Si) при 400 мВ/МэВ

Выходное напряжение
Максимальный перепад ± 4,5 В при 100 Ом.
Максимальное выходное смещение: ± 100 мВ
Регулировка общего смещения осуществляется с помощью триммера на передней панели
Шум
Емкость детектора модели 0 пФ

20 мВ/МэВ < 5 кэВ, крутизна < 28 эВ/пФ
45 мВ/МэВ < 4 кэВ наклон < 28 эВ/пФ
90 мВ/МэВ < угол наклона 4 кэВ < 28 эВ/пФ
200 мВ/МэВ < угол наклона 4 кэВ < 35 эВ/пФ
400 мВ/МэВ < угол наклона 4 кэВ < 35 эВ/пФ
время подъема
< 20 нс при емкости детектора 0 пФ
< 60 нс при емкости детектора 200 пФ
Время затухания
20 мВ/МэВ 50 мкс
45 мВ/МэВ 100 мкс
90 мВ/МэВ 50 мкс
200 мВ/МэВ 22 мкс
400 мВ/МэВ 11 мкс
ВХОД ДЕТЕКТОРА
Принимает положительные и отрицательные входные импульсы заряда от полупроводниковых детекторов и подает высоковольтное смещение на сам детектор; Вход детектора (подключенный к сети переменного тока) – 22 МОМ на высоковольтный вход
Защита входа от электростатического разряда
Samtec ERF8-040-01- Разъем L-D-RA-L-TR
A3429: Переходник для разъемов Nr. 4 17×2, 2,54 мм с наружными разъемами
Серия микрокоаксиальных кабелей ERCD от Samtec
Высоковольтный ввод
ВЫСОКОВОЛЬТНЫЙ вход СМЕЩЕНИЯ / напряжение смещения детектора
± 400 В макс.
Разъем №2 LEMO-00
Высоковольтный ввод[0:31] для ch. 0-31
ПРОВЕРЬТЕ В
HV-IN[32:63] для разделов с 32 по 63
Положительный или отрицательный вход для калибровки энергии с помощью Ctest

20 мВ/МэВ 2,2 пФ
45/90 мВ/МэВ 1 пФ
200/400 мВ/МэВ 0,5 пФ
№1 Разъем LEMO-00 50 Ом по запросу

ПОДКЛЮЧЕНИЕ ПИТАНИЯ
Входной разъем источника питания
Напряжение питания:

вывод 1 +6 В постоянного тока
, вывод 2
, вывод 3-6 В постоянного тока
3-контактный разъем DMini XRL
В комплект поставки входит кабель-переходник от DMini XLR к 9-контактному разъему DType.

длина: 3 м
, штырь 1,2 GND
вывод 3 +6 В пост. тока
вывод 5-6 В пост. тока
ДИФФЕРЕНЦИАЛЬНЫЕ ВЫХОДЫ
Выход усилителя
Максимальный дифференциальный разряд ± 4,5 В
Разность потенциалов 100 Ом. задняя
клемма № 4 разъемы: Коллектор с защелками, 17+ 17 контактов (наружных), шаг 2,54 мм
Требования к питанию
+6 В < 350 мА (без нагрузки)
-6 В < 195 мА (без нагрузки)
Чувствительность к энергии
20, 45, 90, 200, 400 мВ/МэВ (Si)

Экологический
Использование в помещении
