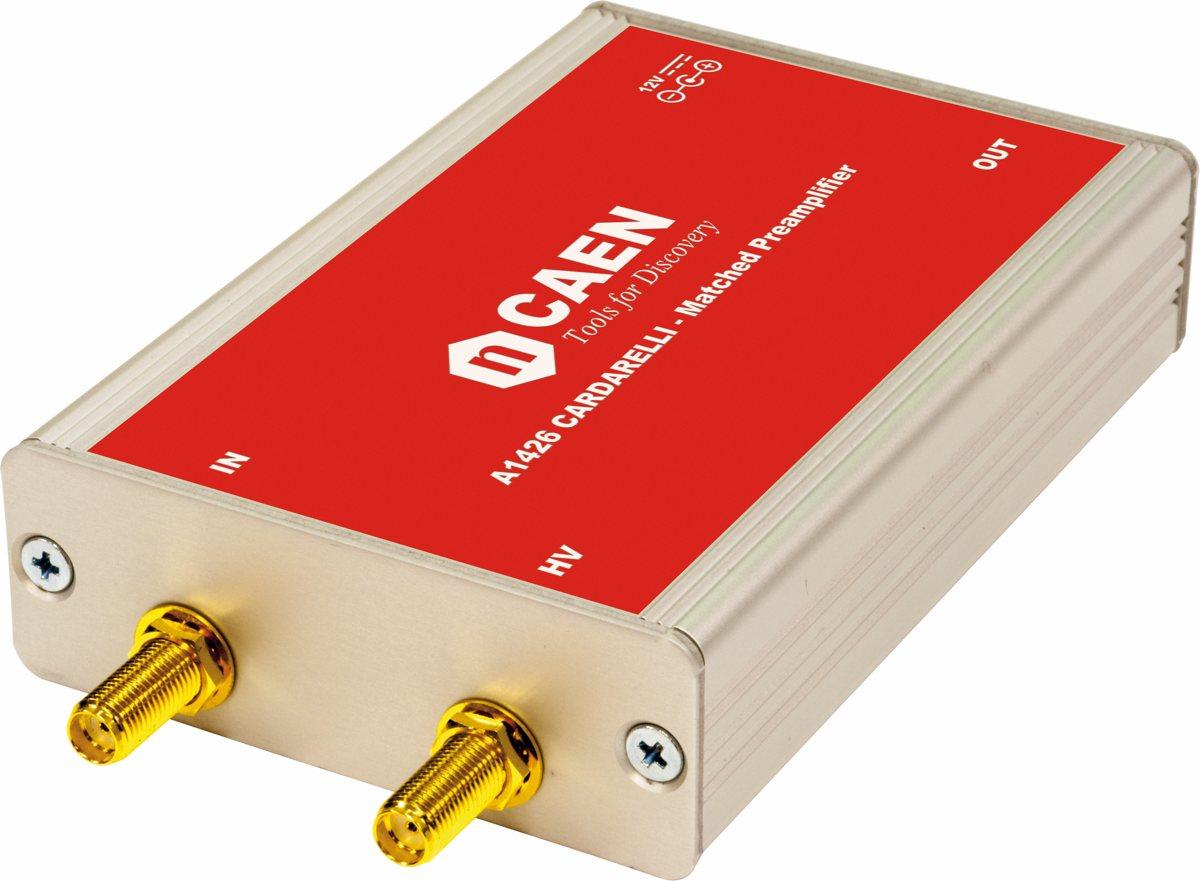

Согласованный предусилитель заряда A1426 CARDARELLI

Особенности:

• Быстрый, неинвертирующий предусилитель, положительный выходной сигнал
• Чувствительность до 5 мВ/fC
• ENC 0,3 fC (2000 e)
• Входное сопротивление может быть согласовано с линией передачи 50 Ом
• Усилитель может находиться на большом расстоянии от детектора (до 100 м)
• Диапазон выходного напряжения от 0 до 1 В
• Выходное сопротивление 50 Ом
• Напряжение смещения детектора до 1 кВ (положительное или отрицательное)

Описание:

A1426 - это быстродействующий предусилитель с низким уровнем шума и входом, подключенным к сети переменного тока. Он состоит из двух усилительных каскадов, реализующих кремниевую технологию BJT NPN, с возможностью инвертирования полярности широкополосных импульсов A1430.  Усилитель A1426 был разработан для использования с быстродействующими детекторами, такими как алмазные детекторы, тонкие кремниевые детекторы с временным разрешением 100 пс и высокой скоростью счета RPC.

Главной особенностью усилителя A1426 является то, что входное сопротивление может быть согласовано с линией передачи 50 Ом, что позволяет размещать предусилитель вдали от детектора на расстоянии до 100 м, не ухудшая его характеристики с точки зрения эквивалентного шума. В частности, A1426 имеет входное сопротивление, очень близкое к 50 Ом в интересующем нас диапазоне частот. Он показывает дискретное согласование в диапазоне 6 МГц.

– 600 МГц и RL > 13 дБ в диапазоне 6 МГц – 320 МГц.

Еще одной важной особенностью A1426 является быстрое формирование сигнала, вплоть до 12 нс, что позволяет работать на частоте в несколько МГц без перегрузки сигнала.

A1426 подходит для детекторов, устанавливаемых в агрессивных средах с высоким потоком излучения и высокой температурой, когда невозможно подключить встроенную электронику в непосредственной близости от датчика (например, ядерные реакторы или высоковольтные

пучки ионизирующих частиц). Усилитель, по сути, может быть подключен к детектору с помощью длинного кабеля без существенного ухудшения его характеристик. По запросу предоставляются специальные трехосные кабели длиной 50 Ом различной длины.

INFN Roma2 основан на быстродействующем предусилителе, разработанном R. Cardarelli

В A1426 встроен высоковольтный входной сигнал и каскад развязки, обеспечивающий смещение детектора до 1 кВ.

Питание модуля осуществляется от внешнего стабилизированного источника питания переменного/постоянного тока, входящего в комплект поставки предусилителя.

Технические параметры:

Упаковка
Экранированная коробка
Размеры (ШхВхГ):
69 x 24 x 103 мм3 (без разъемов)
69 x 24 x 134 мм3 (включая разъемы)
Вес: 220 г

Количество каналов
1

Полярность входного импульса
Только положительная

Длительность входного импульса
от 100 пс до 8 нс

Чувствительность
до 5 мВ/фК

Режим
Неинвертирующий

Уровень шума ENC
0,3 fC (2000 e)

Выходной диапазон
0 ÷ 1 В (разомкнутая цепь)
Напряжение 0 ÷ 500 мВ при 50 Ом

Входное сопротивление
50 Ω

Выходное сопротивление
50 Ω

Номинальное напряжение детектора
1 кВ

Требования к питанию
+12 В 30 мА (типичное)
Питание модуля осуществляется от внешнего стабилизированного источника питания переменного/постоянного тока, входящего в комплект поставки усилителя.
