Малошумящий быстродействующий предусилитель потока нейтронов A1427

Особенности:

• Быстродействующий неинвертирующий предусилитель, отрицательный выходной сигнал (EOUT)
• Входное сопротивление: 50 Ом, подключенное к сети переменного тока
• Выходной сигнал с высоким сопротивлением (OUT)
• Двухполярный выходной сигнал с высоким сопротивлением (FOUT)
• Тестовый входной сигнал (TEST IN): 50 Ом, отрицательная полярность
• ЧЕТВЕРТЫЙ/СМЕРТЕЛЬНЫЙ выигрыш (четыре отрицательные доли):
• Версия FC: 700÷2500
• Версия PR: 500÷1500
• ЧЕТВЕРТЫЙ /ТЕСТОВЫЙ выигрыш: 1/100 от суммы ДОЛГА В выигрыше
• Выходной шум (от пика к пику) < 40 мВ
• Напряжение смещения детектора до 3 кВ (HV IN)
• Rbias: 200 Ком

Описание:

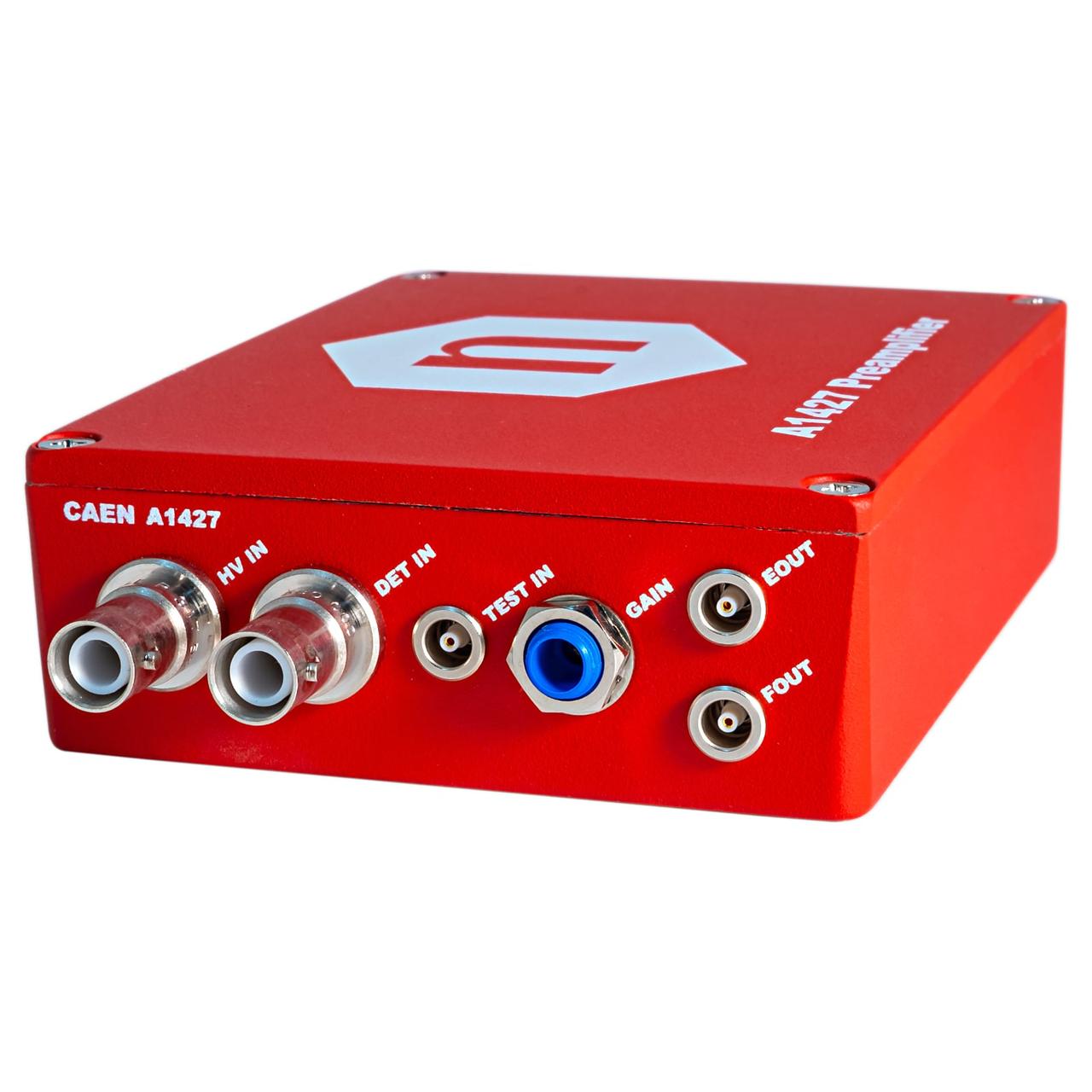

CAEN Mod.A1427 - это быстродействующий предусилитель тока с низким уровнем шума и входом, подключенным к переменному току. Он имеет два выхода: EOUT (однополярный), который можно интегрировать для вычисления энергии, связанной с входным сигналом, и FOUT (биполярный), который можно использовать для вычисления частоты входного сигнала, различая отрицательный полюс с помощью дискриминатора A1428, который специально разработан для A1427. Пороги дискриминатора настраиваются в диапазоне от -1 до -100 мВ с помощью поворотной ручки с фиксатором на 10 оборотов.

Также доступна конфигурация комплекта A1427, включающая в себя A1427 и A1428, собранные вместе, как для камер деления, так и для детекторов протонной отдачи.

Технические параметры:

Упаковка
Экранированная коробка, размеры:
ШхВхГ: 91 x 139 x 39 мм; 91 x 119 x 39 мм (без разъемов)
Модели A1427CA ШхВхГ: 61 x 112 x 55 мм; 61 x 112 x 31 (без разъемов)

Количество каналов
1

Входной сигнал детектора
Разъем SHV; принимает импульсы отрицательного заряда, подключен к сети переменного тока, входное сопротивление 50 Ом.
Модели A1427CA: Разъем ATI INTERCO HN 22323
Высоковольтный вход
Разъем SHV, до 3 кВ для смещения детектора, RBIAS 200 Ком.
Модели A1427CA: Клемма Itt Cannon 011-2049-040FB9
Тестовый вход
Разъем LEMO, отрицательный вход, входное сопротивление 50 Ом;
КОЭФФИЦИЕНТ УСИЛЕНИЯ = 1/100 от входного сигнала детектора
Быстрое отключение
Разъем LEMO, биполярный выход, высокий импеданс (должен быть подключен снаружи с сопротивлением 50 Ом);
Динамический диапазон -2 В÷+1,3 В макс.;
Общая длительность (отрицательный и положительный лепестки) A1427FC 120 нс, A1427PR 160 нс;
Ширина отрицательного лепестка: A1427FC - 27,5 нс, A1427PR - 40 нс.;
Время нарастания отрицательного лепестка ≤12 нс;
Измерено при ТЕСТИРОВАНИИ В отрицательном импульсе, -13 мВпп против GND, на 50 Ом, время нарастания/спада 10 нс, полная частота 50 нс, частота 100 кГц
Отключение питания
Разъем LEMO, неинвертирующий однополярный отрицательный выход, высокий импеданс (должен быть подключен снаружи с сопротивлением 50 Ом);
Динамический диапазон 0÷-350 мВ макс.;
Длительность - 50 нс по шкале FWHM;
Время нарастания ≤19 нс;
Измерено при ТЕСТИРОВАНИИ С отрицательным импульсом, -13 МВт/ч против GND, сопротивление 50 Ом, время нарастания/спада 10 нс, полная частота 50 нс, частота 100 кГц
Напряжение усиления
Регулировка подстройки:
700÷2500 на A1427FC;
500÷1500 на A1427PR
(относится к амплитуде четвертого отрицательного лепестка при включенном сигнале DET; при ТЕСТИРОВАНИИ НА входе коэффициент усиления = 1/100 от номинального значения)
Отношение амплитуды FOUT/EOUT:
A1427FC = 4
A1427PR = 5,6
Выходной шум
≤ 40 мВ в секунду (измерено с коэффициентом усиления =1000 на FOUT A1427FC)
≤ 30 мВ в секунду (измерено с коэффициентом усиления =700 на FOUT A1427PR)
≤ 7 мВ в секунду (измерено с коэффициентом усиления =1000 на EOUT A1427FC)
≤ 4 мВ в секунду (измерено с коэффициентом усиления =700 на EOUT A1427PR)
Требования к питанию
Распределительный блок внешнего источника питания FRA045-S12-4 (12 В постоянного тока, 3,75 А, 45 Вт);
Универсальная входная розетка C14;
Диапазон входного напряжения 100-240 В переменного тока, 1,2 А, 50-60 Гц. Пусковой ток 40 А при 115 В переменного тока / 80 А при 230 В переменного тока макс. Диэлектрик выдерживает напряжение на входе/выходе 3000 В постоянного тока.
ВЫХОДНОЕ напряжение +12 В. Пульсации и шумы не более 2% p-p. Регулировка нагрузки не более ±5%. Мощность в режиме ожидания без нагрузки <0,5 Вт при 230 В переменного тока. Кпд >=85% в соответствии с требованиями CEC. Время ожидания 10 мс на номинальной линии. Защита OCP, OVP, от перегрузки по току и короткого замыкания.
СТАНДАРТНЫЙ выходной разъем постоянного тока. Стандартный выходной кабель / длина UL1185, # 18AWG / 5 футов
Рабочая температура окружающей среды от 0°C до +40°C. Температура хранения от -20°C до +85°C.
СТАНДАРТЫ Стандарты безопасности IEC/UL/EN60950-1, CE, CB. EMC EN55022 (CISPR 22) класс B, FCC класс B.
Модели A1427CA: TE 282834-5; 1 GND, 2 +12 В
