Малошумящий быстродействующий предусилитель и дискриминатор КОМПЛЕКТ A1427

Особенности:

• Характеристики предусилителя A1427
• Быстродействующий неинвертирующий предусилитель, отрицательный выходной сигнал (EOUT)
• Входное сопротивление: 50 Ом переменного тока
• Выход с высоким сопротивлением (OUT)
• Биполярный выходной сигнал с высоким сопротивлением (FOUT)
• Сопротивление тестового входа (TEST IN): 50 Ом, отрицательная полярность
• ЧЕТВЕРТОЕ/НУЛЕВОЕ усиление (четыре отрицательных лепестка):
• Версия FC: 700÷2500
• Версия PR: 500÷1500
• Коэффициент усиления ПРИ ТЕСТИРОВАНИИ: 1/100 от коэффициента усиления на выходе
• Выходной шум (от пика к пику) < 40 мВ
• Напряжение смещения детектора до 3 кВ (HV IN)
• Rbias: 200 Ком
• Характеристики дискриминатора A1428:
• Входная полярность отрицательная
• Входное сопротивление 50 Ом
• Пороговое значение от -1 мВ до -100 мВ
• Выходной сигнал: стандартный TTL-сигнал
• Максимальная частота 15 МГц для камеры деления
• Максимальная частота 6 МГц для протонной отдачи

Описание:

Комплект A1427 содержит быстродействующий предусилитель (A1427) и дискриминатор (A1428), собранные вместе. Он разработан CEA Saclay для реактора Cabri в Кадараше и подходит для камер деления, пропорциональных счетчиков осаждения бора, счетчиков 3He и счетчиков отдачи протонов.

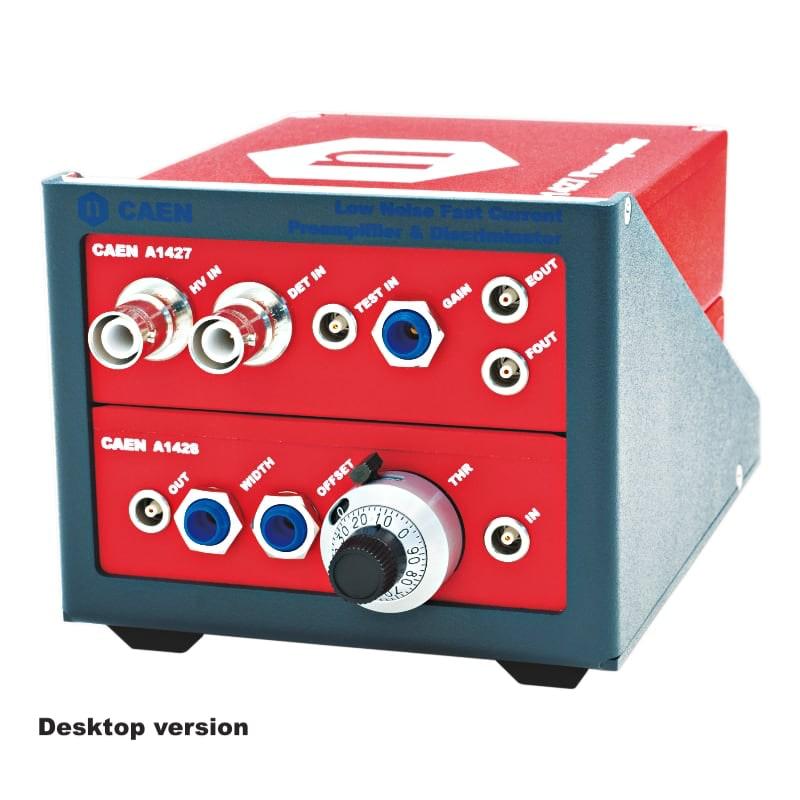

Набор A1427 разработан для работы с высокой скоростью счета и специально разработан таким образом, чтобы быть нечувствительным к внешним электромагнитным полям. Компания CAEN предлагает две версии набора с различными механизмами и разъемами: одну для настольного использования, а другую - для реактора Cabri.

A1427 - это быстрый и малошумящий предусилитель тока с подключенным к переменному току входом. Он имеет два выхода: EOUT (однополярный), который можно интегрировать для вычисления энергии, связанной с входным сигналом, и FOUT (биполярный), который можно использовать для вычисления частоты входного сигнала, различая отрицательный полюс с помощью дискриминатора A1428, который разработан в соответствии с A1427. Пороги дискриминатора настраиваются в диапазоне от -1 до -100 мВ с помощью поворотной ручки с фиксатором на 10 оборотов.

Комплект доступен в двух различных исполнениях: одно для камер деления (FC), другое для детекторов протонной отдачи (PR).

Мы предлагаем A1427 и A1428 по отдельности и в комплектации A1427, которая включает в себя A1427 и A1428 в сборе, как для камер деления, так и для детекторов протонной отдачи.

Технические параметры:

A1427 - Предусилитель
–

Упаковка
Экранированная коробка
Размеры:
ШхВхГ: 91 x 139 x 39 мм; 91 x 119 x 39 мм (без разъемов)
Модели A1427CA ШхВхГ: 61 x 112 x 55 мм; 61 x 112 x 31 (без разъемов)

Количество каналов
1

Входной сигнал детектора
Разъем SHV; принимает импульсы отрицательного заряда, подключен к сети переменного тока, входное сопротивление 50 Ом.

Модели A1427CA: Разъем ATI INTERCO HN 22323

Высоковольтный вход
Разъем SHV, до 3 кВ для смещения детектора, RBIAS 200 Ком.

Модели A1427CA: Клемма Itt Cannon 011-2049-040FB9

Тестовый вход
Разъем LEMO, отрицательный вход, входное сопротивление 50 Ом;
КОЭФФИЦИЕНТ УСИЛЕНИЯ = 1/100 детектора В

Быстрое отключение
Разъем LEMO, биполярный выход, высокий импеданс (должен быть подключен снаружи с сопротивлением 50 Ом);

Динамический диапазон -2 В÷+1,3 В макс.;

Общая длительность (отрицательный и положительный лепестки) A1427FC 120 нс, A1427PR 160 нс;

Ширина отрицательного лепестка: A1427FC - 27,5 нс, A1427PR - 40 нс.;

Время нарастания отрицательного лепестка ≤12 нс;

Измерено при ТЕСТИРОВАНИИ В отрицательном импульсе, -13 мВпп против GND, на 50 Ом, время нарастания/спада 10 нс, полная частота 50 нс, частота 100 кГц

Отключение питания
Разъем LEMO, неинвертирующий однополярный отрицательный выход, высокий импеданс (должен быть подключен снаружи с сопротивлением 50 Ом);

Динамический диапазон 0÷-350 мВ макс.;

Ширина выходного сигнала 50 нс по шкале FWHM;

Время нарастания ≤19 нс;

Измерено при ТЕСТИРОВАНИИ С отрицательным импульсом, -13 мВ/с против GND, сопротивление 50 Ом, время нарастания/спада 10 нс, полная частота 50 нс, частота 100 кГц

Напряжение усиления
Регулировка подстройки:

700÷2500 на A1427FC;
500÷1500 на A1427PR
(относится к амплитуде четвертого отрицательного лепестка при включенном сигнале DET; при ТЕСТИРОВАНИИ НА входе коэффициент усиления = 1/100 от номинального значения)

Отношение амплитуды FOUT/EOUT:

A1427FC = 4
A1427PR = 5,6
Выходной шум
≤ 40 мВ в секунду (измерено с коэффициентом усиления =1000 на FOUT A1427FC)
≤ 30 мВ в секунду (измерено с коэффициентом усиления =700 на FOUT A1427PR)
≤ 7 мВ/с (измерено с коэффициентом усиления =1000 на EOUT A1427FC)
≤ 4 мВ/с (измерено с коэффициентом усиления =700 на EOUT A1427PR)

Требования к питанию
Распределительный блок внешнего источника питания FRA045-S12-4 (12 В постоянного тока, 3,75 А, 45 Вт);
Универсальная входная розетка C14;

Диапазон входного напряжения 100-240 В переменного тока, 1,2 А, 50-60 Гц. Пусковой ток 40 А при 115 В переменного тока / 80 А при 230 В переменного тока макс. Диэлектрик выдерживает напряжение на входе/выходе 3000 В постоянного тока.

ВЫХОДНОЕ напряжение +12 В. Пульсации и шумы не более 2% p-p. Регулировка нагрузки не более ±5%. Мощность в режиме ожидания без нагрузки <0,5 Вт при 230 В переменного тока. КПД >=85% в соответствии с требованиями CEC. Время ожидания 10 мс при номинальной нагрузке. Защита OCP, OVP, от перегрузки и короткого замыкания.

СТАНДАРТНЫЙ выходной разъем постоянного тока. Стандартный выходной кабель / длина UL1185, # 18AWG / 5 футов.

Рабочая температура окружающей среды от 0°C до +40°C. Температура хранения от -20°C до +85°C.

СТАНДАРТЫ Стандарты безопасности IEC/UL/EN60950-1, CE, CB. EMC EN55022 (CISPR 22) класс B, FCC класс B.

Модели A1427CA: TE 282834-5; 1 GND, 2 +12 В

A1428 - Дискриминатор
–

Упаковка
Экранированная коробка
Размеры:
ШхВхГ: 91 x 144 x 39 мм; 91 x 119 x 39 мм (без разъемов)
Размеры моделей A1428CA (ШхВхГ): 61 x 135 x 31; 61 x 112 x 31 мм (без разъемов)

Количество каналов
1

Ввод
Разъем LEMO, отрицательной полярности, подключен к сети переменного тока, входное сопротивление 50 Ом, минимальный различимый входной сигнал: -4 мВ.

Порог
Циферблат Vishay 11A11B10, с тормозным рычагом (ФИКСАТОР);
Диапазон: от -1 мВ до -100 мВ, настраивается на 10 оборотов циферблата (10 мВ на оборот; 1 мВ на деление, например: 5,40 на циферблате, приводит к пороговому значению = -54,0 мВ).

Выход
Разъем LEMO, стандартный. Сигналы TTL (должны быть подключены извне с сопротивлением 50 Ом), время нарастания ≤ 6 нс, время спада ≤ 6 нс

Ширина выходного сигнала
Регулировка настраивается;
A1428FC: 45÷100 нс FWHM;
A1428PR: 45÷200 нс FWHM

Смещение
Настраиваемый триммер; диапазон -40÷+15 мВ

Требования к питанию
Распределительный блок внешнего источника питания FRA045-S12-4 (12 В постоянного тока, 3,75 А, 45 Вт); Универсальная входная розетка C14;

Диапазон входного напряжения 100-240 В переменного тока, 1,2 А, 50-60 Гц. Пусковой ток 40 А при 115 В переменного тока / 80 А при 230 В переменного тока макс. Диэлектрик выдерживает напряжение на входе/выходе 3000 В постоянного тока.

ВЫХОДНОЕ напряжение +12 В. Пульсации и шумы не более 2% p-p. Регулировка нагрузки не более ±5%. Мощность в режиме ожидания без нагрузки <0,5 Вт при 230 В переменного тока. КПД >=85% в соответствии с требованиями CEC. Время ожидания 10 мс при номинальной нагрузке. Защита OCP, OVP, от перегрузки и короткого замыкания.

СТАНДАРТНЫЙ выходной разъем постоянного тока. Стандартный выходной кабель / длина UL1185, # 18AWG / 5 футов.

Рабочая температура окружающей среды от 0°C до +40°C. Температура хранения от -20°C до +85°C.

СТАНДАРТЫ Стандарты безопасности IEC/UL/EN60950-1, CE, CB. EMC EN55022 (CISPR 22) класс B, FCC класс B.

Модели A1428CA: TE 282834-5; 1 GND, 2 +12 В
