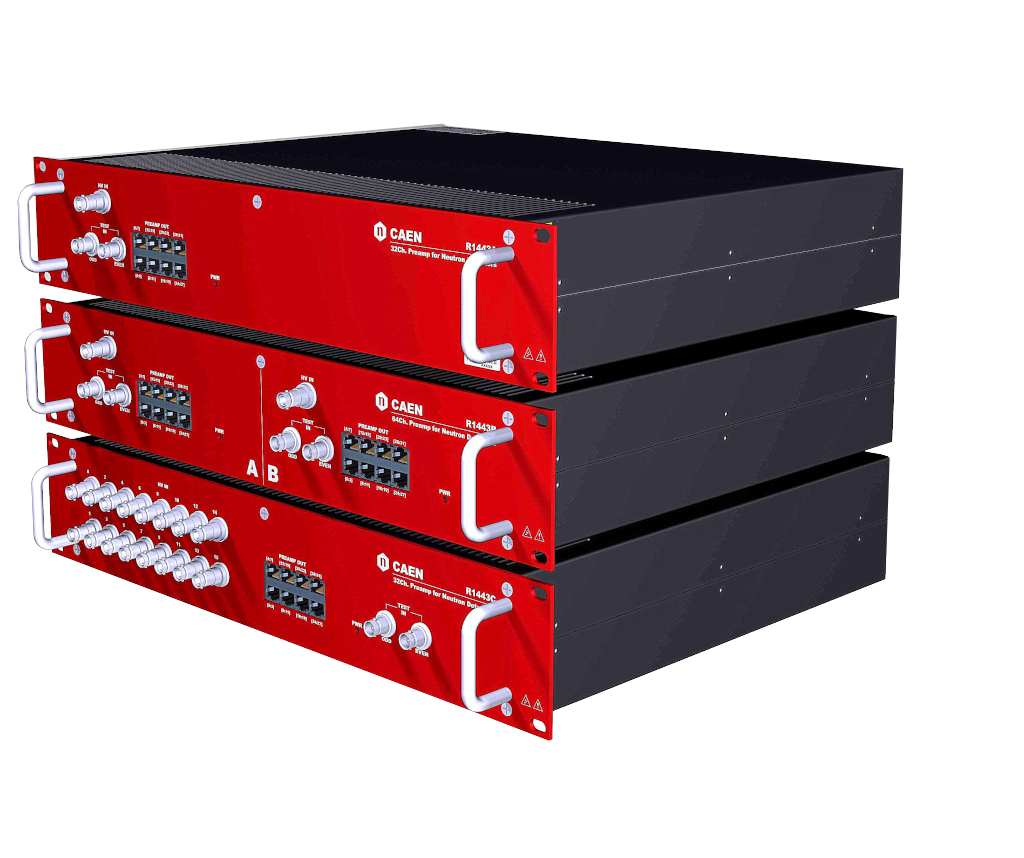

Блок предусилителя для ламп He3 R1443

Особенности:

• Специально разработан для нейтронных детекторов типа He3, чувствительных к положению
• 19-дюймовая стойка (высота = 2U)
• Внешний высоковольтный вход на разъеме SHV (питающий внутренние цепи развязки)
• Входы детектора на разъемах SHV
• Тестовый вход на BNC (инжекторные конденсаторы емкостью 1 пФ)
• Общее усиление 2,25 В/шт
• Частота: >100 кГц на трубку
• Дифференциальные выходы на разъемах RJ45
• Доступны три версии:
• 32 канала – R1443A
• 64 канала – R1443B
• 32 канала с 16 независимыми высоковольтными входами (по 1 на трубку) – R1443C
• Полностью позиционно-чувствительная система сбора данных 3He в сочетании с цифрователем R5560
• Доступен вход 240 или 100 В переменного тока частотой 50-60 Гц
•  Дополнительная информация

Описание:

CAEN Mod.R1443 - это 32/64-канальный предусилитель, чувствительный к заряду, в 19-дюймовой стойке. Он был разработан в сотрудничестве с Институтом Лауэ-Ланжевена в Гренобле, Франция, и специально разработан для работы с нейтронными детекторами в виде трубок 3He или BF3. Учитывая количество входных каналов, он может обрабатывать до 16/32 позиционно-чувствительных ламп, каждая из которых имеет два выхода, по одному на каждом конце. Экспоненциальная постоянная времени предварительного усилителя составляет 1 мкс. Это гарантирует отличные эксплуатационные характеристики даже при высоких скоростях, превышающих 100 км/с. Выходной сигнал этого предусилителя обычно считывается АЦП и цифровой электроникой обработки импульсов для выполнения специальной фильтрации для достижения наилучших результатов измерения заряда, времени и осевого положения. R1443 питается от сети переменного тока напряжением 120/230 В частотой 50/60 Гц.

Здесь вы можете найти ссылку на презентацию “Прототипы детекторов чудес и интерфейсная электроника: интеграция, тесты и некоторые извлеченные уроки”, представленную на конференции DENIM (Design and Engineering of Neutron Instruments Meeting) в сентябре 2023 года в промышленном центре Юлиха в Германии.

Технические параметры:

Механический
Форм-фактор: корпус 19” для монтажа в стойку (высота: 2U; d: 360 мм)
Вес 8,8 кг (R1443C)
Потребляемая мощность
Диапазон напряжений: 120 или 230 В переменного тока
Частота: 50/60 Гц
Максимальная мощность: 2,5 Вт (32-канальная версия)
Вход детектора
Принимает положительные и отрицательные импульсы заряда от детекторов и подает высоковольтное смещение на сам детектор;

Входной разъем: SHV
Подключение переменного тока – 22 МОМ к VBIAS
Входная полярность с положительным или отрицательным зарядом
Вход с защитой от электростатического разряда
Высоковольтный вход (смещение детектора)
Разъем смещения: SHV
Вход высоковольтного смещения/ напряжение смещения детектора ±2000 VMax
R1443A: ВЫСОКОЕ НАПРЯЖЕНИЕ В
R1143B: ВЫСОКОЕ НАПРЯЖЕНИЕ В секции A, ВЫСОКОЕ НАПРЯЖЕНИЕ В секции B
R1443C: ВЫСОКОЕ НАПРЯЖЕНИЕ В [0..15] ВЫСОКОЕ НАПРЯЖЕНИЕ В [i] ДЕТЕКТОРЕ смещения В [2i, 2i+1]
Тестовый вход
2 входа, один для четных и один для нечетных каналов
Ctest: 1 пФ
Сопротивление 50 Ом
2 разъема BNC (на каждую секцию)
A/B для R1443A (16-канальный)
A/B для R1443B (32-канальный)
A/B для R1443C (16-канальный)
Предусилитель (аналоговый выход)
Предусилитель, чувствительный к заряду
Диапазон заряда ± 0,8 ПК
Чувствительность: 2,25 В/пК (предусилитель = 1 В/ПК + 2-й каскад усиления = 2,25 В/В, настраиваемый)
Перекрестные помехи < 1%
Разрешение: ~20 кэВ (при FSR 36 МэВ), измеренное цифровым преобразователем 2745 с DPP-PHA FW с параметрами трапециевидного фильтра:
Время нарастания = 2 мкс
Плоская вершина = 0,6 мкс
Тау = 0,95 мкс
Время нарастания выходного сигнала: <20 нс
Время затухания выходного сигнала: 1 мкс
Остаточный шум на входе: около 0,8 fC (5000 e)
Максимальная амплитуда выходного сигнала: разность 4 В на выходе 100 Ом
Выходы на разъемах RJ45
Экологический
Использование внутри помещений:

Рабочая влажность: 10% ± 90% относительной влажности без образования конденсата
Влажность при хранении: 5% ± 90% относительной влажности без образования конденсата
Степень загрязнения: 2
Высота над уровнем моря: <2000 м
Категория перенапряжения: II
по электромагнитной совместимости Экологическая коммерческая
Диапазон рабочих температур: 0°C +50°C
Диапазон температур хранения: -10°C +80°C
