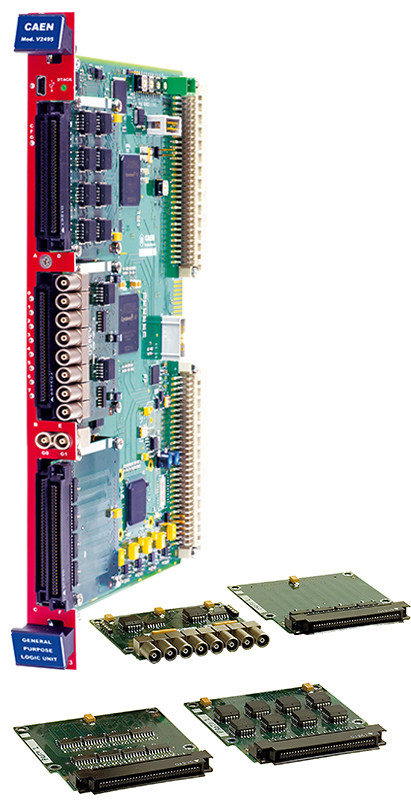

Программируемый логический блок ПЛЮС V2495

Особенности:

• Настраиваемый пользователем модуль FPGA
• Входы LVDS/ECL/PECL (дифференциальные)
• 64 входа с возможностью расширения до 162 (с 32 выходами)
• 32 выхода с возможностью расширения до 130 (с 64 входами)
• 32 независимых программируемых генератора стробирования и задержки
• 3 слота расширения для встроенной платы
• Подключение по Mini-USB 2.0
• Доступно в настольной версии DT5495

Описание:

CAEN Mod.V2495 - это программируемая ПЛИС общего назначения и блок ввода-вывода, размещенный в 1-модульном модуле VME 6U. Плата является подходящим решением для реализации цифровых функций, таких как совпадение, триггерная логика, генератор логических элементов и задержек, регистр ввода/вывода и многое другое.
Архитектура V2495 основана на пользовательской ПЛИС (Altera Cyclone V 5CGXC4, 50 тыс. логических элементов), которая напрямую подключена к интерфейсу ввода-вывода на передней панели (до 162 входов и до 130 выходов) и внутренней локальной шине.
Процессором V2495 можно управлять и программировать “на лету” через шину VME или непосредственно через разъем Mini-USB на передней панели. Программное обеспечение предоставляется бесплатно для простой загрузки пользовательской прошивки на пользовательскую ПЛИС.

V2495 также оснащен 32 внутренними линиями задержки, которые могут использоваться для генерации программируемых сигналов затвора и задержки. Канальный интерфейс можно свободно расширить, добавив до трех независимых интегральных плат (имеется 3 слота расширения, подключенных к пользовательской ПЛИС), выбрав один из пяти доступных типов:

A395A 32 входных канала LVDS/ECL/PECL
A395B - 32 выходных канала LVDS
A395C - 32 выходных канала ECL
A395D - 8 каналов ввода/вывода NIM/TTL
A395E - 8 16-разрядных аналоговых выходных каналов
Таким образом, модуль Mod. V2495 может поддерживать максимальное количество каналов ввода-вывода - 194.

Технические параметры:

Форм-фактор
VME64 шириной 1 модуль и высотой 6U

Секции ввода-вывода A и B
с номерами каналов
32

Направление

Ввод

Сигнал

Дифференциальный LVDS/ECL/PECL
(несимметричный TTL опционально)
Zdiff: 100 Ом
Расширенный диапазон ввода в синфазном режиме: от -4 В до +5 В
Функция аварийного ввода
Логика
Прямой

Разъем на передней панели

Тип Robinson Nugent P50E-068-P1-SR1-TG, (34+34) штыря

Пропускная способность
200 МГц

Секция ввода-вывода C
количеством каналов
32 канала

Направление

Выход

Логика
Прямой

Сигнал

Дифференциальные LVDS
Требуется подключение на 100 Ом
Пропускная способность
250 МГц

Разъем на передней панели

Тип Robinson Nugent P50E-068-P1-SR1-TG, (34+34) контакта

Секция ввода-вывода G
Количество каналов
2

Направление

Выбираемый ввод-вывод

Логика
TTL IN = Прямой
TTL OUT = Прямой
NIM IN = Инвертировать
NIM OUT = Прямой
Сигнал

Выбирается несимметричный NIM/TTL
Выбирается оконечность Oprn 50 Ом
Пропускная способность
250 МГц

Разъем на передней панели

LEMO 00

Генератор затворов и задержки
, мин. Тип. макс.
Минимальная задержка/затворов 9,6 нс 10,7 нс 11,8 нс
Максимальная задержка/выход 631 мкс 701,2 мкс 771,5 мкс
Максимальный разброс между каналами 20%


Требования к питанию
1,0А (макс.) при +5 В
Направляющие +12 В и -12 В не используются
Антенная плата
A395A, количество каналов 32
Ввод направления
Логический прямой
Сигнал
Дифференциальный LVDS/ECL/PECL (опционально с несимметричным TTL) Zdiff: 100 Ом
Расширенный диапазон синфазного ввода: от -4 В до +5 В Функция защиты от сбоев на входе
Полоса пропускания 200 МГц
Разъем на передней панели Robinson Nugent P50E-068-P1-SR1-TG, тип (34+34) контактов
Потребляемая мощность 0,1 А (макс.) при внутреннем питании +5 В; источники питания +12 В и -12 В не используются
Антенная плата
A395B, количество каналов 32
Выходной сигнал направления
Логический прямой
Сигнал
Дифференциальные LVDS
Требуется подключение на 100 Ом
Полоса пропускания 250 МГц
Разъем Robinson Nugent P50E-068-P1-SR1-TG на передней панели, тип (34+34) контакта
Потребляемая мощность 0,1 А (макс.) при +5 В встроенном источнике питания; +12 В и -12 В встроенном источнике питания не используются
Плата A395C для мезонина
, номер ch 32
Выходной сигнал направления
Логический прямой
Дифференциальный ECL сигнала
Полоса пропускания 300 МГц
Разъем Robinson Nugent P50E-068-P1-SR1-TG на передней панели, тип (34+34) контакта
Потребляемая мощность 1,4 А (макс.) при внутреннем питании +5 В; внутренний источник питания +12 В и -12 В не используется
Антенная плата
A395D, количество каналов 8
Направление вывода
Логический ввод-вывод выбирается
Выбираемый сигнал TTL/NIM:
ВХОД TTL = Прямой
ВЫХОД TTL = Прямой
ВХОД NIM = инвертированный
ВЫХОД NIM = прямой
Полоса пропускания 250 МГц
Разъем LEMO 00 на передней панели
Потребляемая мощность 1,1 А (макс.) при внутреннем питании +5 В; Внутренний источник питания +12 В и -12 В не используется
Антенная плата
A395E, количество каналов 8
Выходной сигнал направления
Аналоговая логика
Разрешение сигнала 16 бит
±5 В при 10 Ком RL
±4 В при 200 Ом RL
Полоса пропускания, например
Разъем на передней панели LEMO 00
Потребляемая мощность 0,3 А (макс.) при внутреннем питании +5 В; внутренние источники питания +12 В и -12 В не используются
Интерфейс связи
VME
Совместимость с VME64X, Адресное пространство: A24, A32, Режим передачи данных: D16, D32, BLT32, Географическая адресация (VX2495), многоадресные команды

USB
Совместимость с USB 2.0
