Четырехкратный 4-кратный И/ИЛИ двухкратный MAJ, переводчик NIM-TTL И TTL-NIM, разветвление V976

Особенности:

• Четыре независимые секции по четыре канала в каждой
• Входы TTL и NIM определяются автоматически
• Уровень выходного сигнала NIM/TTL выбирается автоматически
• И, ИЛИ, мажоритарная функция с возможностью выбора количества входов
• Логический вход / выход с вентилятором
• Выбираемый прямой или обратный выход

Описание:

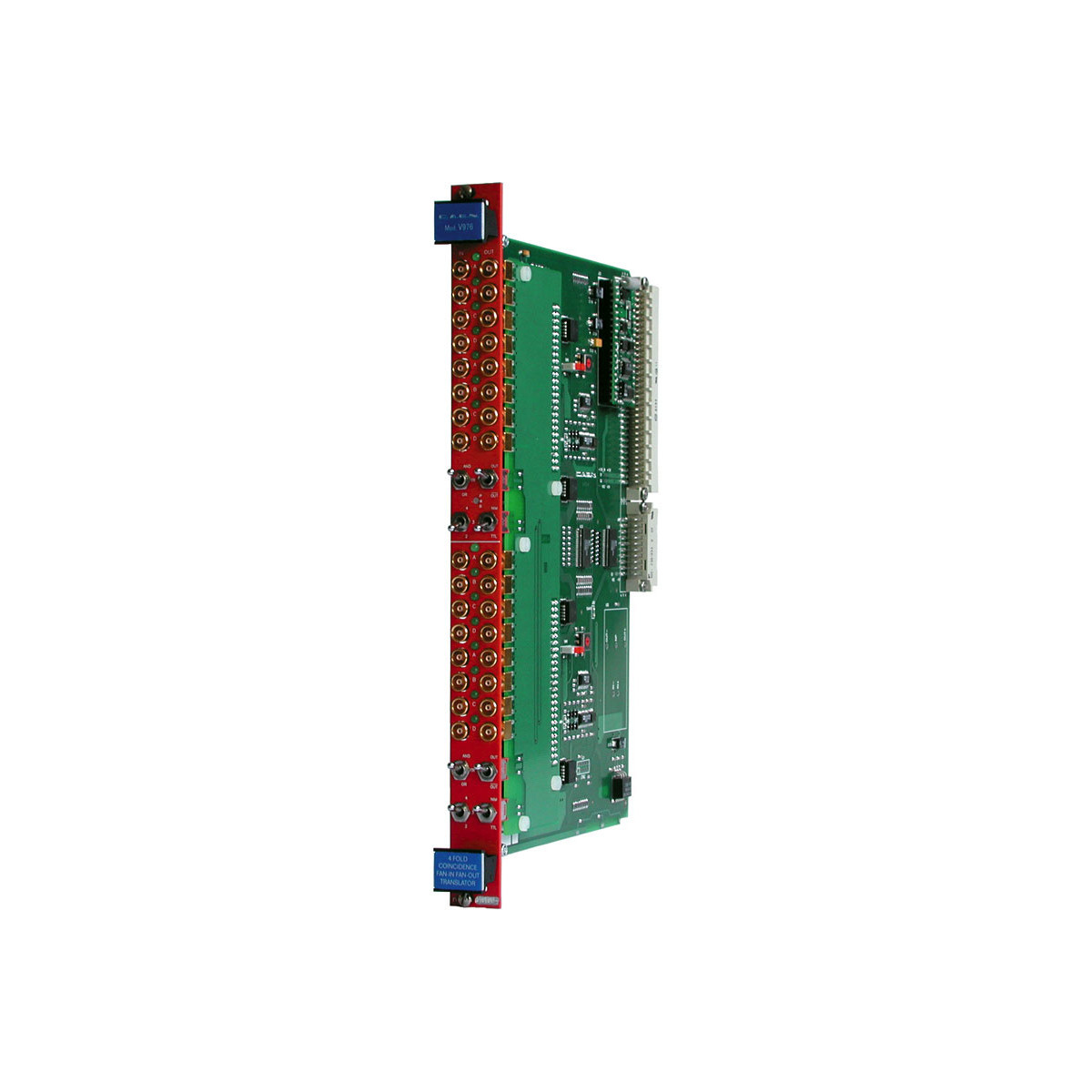

CAEN Mod.V976 представляет собой модуль VME, состоящий из 1 блока и содержащий четыре секции с 4 входами, для подключения вентиляторов и NIM - TTL адаптера. Модуль имеет 16 входов и 16 выходов на разъемах LEMO 00. Каждая секция может работать как 4-канальный преобразователь NIM в TTL или TTL в NIM, либо выполнять логические функции И/ИЛИ.  Можно использовать две или четыре секции вместе, чтобы получить большинство входных данных в 8 или 16 раз. Модуль работает также в режиме разветвления и поддерживает функцию мажоритарной логики.  Плата автоматически распознает сигналы NIM и TTL (выбор типа входа не требуется).
Более подробно, поддерживаются следующие функции:

16–канальный TTL - NIM, транслятор NIM – TTL
8–канальный TTL - NIM + 8–канальный транслятор NIM - TTL
4 X (2, 3, 4 входа / 4 выхода И/ИЛИ)
2 X (8 входов / 8 выходов)
16 входов / 16 выходов
2 X (от 1 до 8) разветвлений
от 1 до 16 разветвлений
Нужную функцию можно выбрать с помощью переключателей на передней панели и внутренних переключателей.
Некоторые дополнительные функции могут быть получены путем правильного каскадирования секций модуля.
Длительность выходных сигналов равна времени, в течение которого выполняемая логическая операция имеет статус TRUE. Таким образом, ширина выходного сигнала не может быть запрограммирована.
Входные сигналы могут иметь различные уровни NIM или TTL; выходы также могут быть запрограммированы на обеспечение уровней NIM или TTL (нормальных или отрицательных, выбираемых с помощью переключателей на передней панели).
О наличии входящих входных сигналов сигнализируют 16 зеленых светодиодов (по одному на канал).
Большинство светодиодов загораются при выполнении большинства функций.

Технические параметры:

Упаковка
Модуль VME шириной 1U

Входные каналы
16 уровней NIM/TTL, сопротивление 50 Ом

Выходные каналы
16 нормальных/отрицательных уровней NIM/TTL (переключаемых), обеспечивающих нагрузку 50 Ом каждый

Минимальная ширина совпадения
2 нс

Минимальная ширина входного сигнала
2 нс

Максимальная входная частота
150 МГц (режим транслятора, с сигналами NIM, обычный выходной сигнал)

Задержка ввода-вывода
Транслятор: 9 нс; И/ИЛИ: 11,5 нс

Двойное разрешение импульсов
8 нс

Время нарастания/спада выходной мощности
NIM: 1/2 нс; TTL: 2/2,5 нс

Сигналы NIM
Vin: 200 мВ макс., -250 мВ мин.
Vin: -600 мВ макс., 2 В мин
Выход: -50 мВ мин
Выход V1: -700 мВ макс.
Сигналы TTL
Вход V0: 700 мВ макс., -200 мВ мин
Vin: 5 В макс., 1 В мин.
Выходное напряжение: 30 мВ макс.
Выходное напряжение: 2,4 В мин.
Требования к питанию
+5 В 2,4 А
+12 В 20 мА
