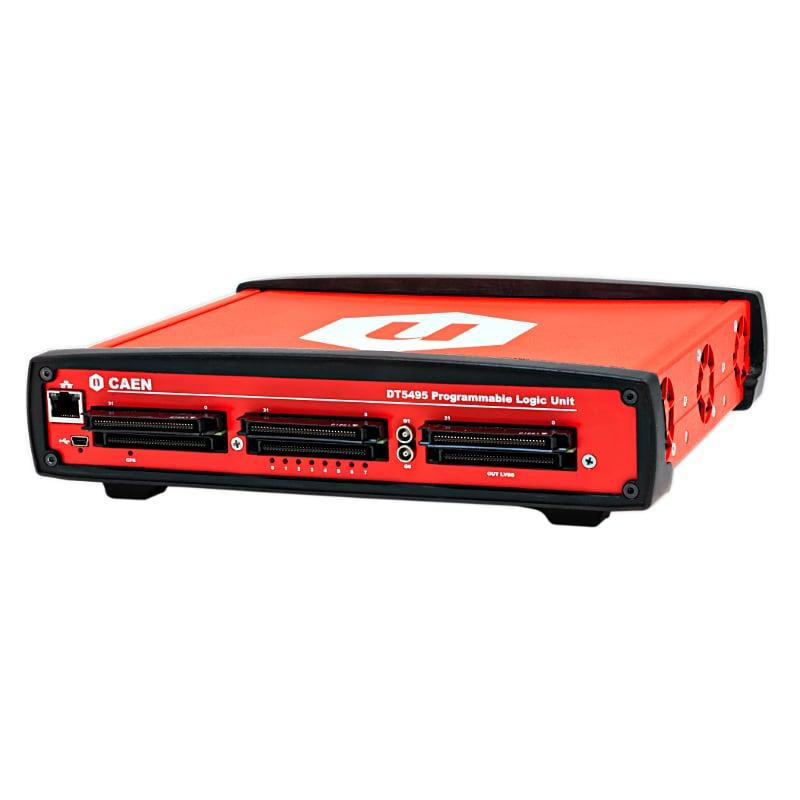

Программируемый логический блок DT5495

Особенности:

• Программируемая пользователем ПЛИС
• Компактный форм-фактор настольного компьютера
• До 162 входов и до 130 выходов
• LVDS/ECL/PECL/NIM/TTL
• 3 слота расширения для встроенной платы:
• A 395 A 32 входных канала LVDS/ECL/PECL.
• A 395 B 32 выходных канала LVDS.
• A395C 32 выходных канала ECL.
• A 395 D8 Входные/выходные характеристики NIM/TTL.
• A395E имеет 8 аналоговых выходов по 16 бит ch.
• 32 независимых программируемых вентиля и генератора задержки
• Подключение по Ethernet и Mini-USB 2.0
• Доступно в версии VME V2495
• Поддерживается программным обеспечением SCI-Compiler

Описание:

CAEN Mod.DT5495 - это совершенно новая версия популярного программного модуля общего назначения CAEN VME V1495. Эта новая конструкция обеспечивает более простое подключение, увеличение логических ресурсов на 150%, больше программируемых генераторов затворов и задержек, и все это при сохранении совместимости с предыдущими платами расширения ввода-вывода. Эти платы являются подходящим решением для реализации цифровых функций, таких как совпадение, триггерная логика, генератор логических элементов и задержек, регистр ввода/вывода и многое другое.

Архитектура DT5495 основана на пользовательской ПЛИС (Altera Cyclone V GX C4, 50 тыс. логических элементов), которая напрямую подключена к интерфейсу ввода-вывода на передней панели (до 162 входов и до 130 выходов) и внутренней локальной шине.

DT5495 можно управлять и программировать через Ethernet или Mini-USB на передней панели. Программное обеспечение предоставляется бесплатно для простой загрузки пользовательской прошивки на пользовательскую ПЛИС.

DT5495 также оснащен 32 внутренними линиями задержки, которые могут использоваться для генерации программируемых сигналов затвора и задержки. Канальный интерфейс можно свободно расширить, добавив до трех независимых коммутационных плат (имеется 3 слота расширения, подключенных к пользовательской ПЛИС), выбирая один из пяти доступных типов:

A395A: 32 входных канала LVDS/ECL/PECL
A395B: 32 выходных канала LVDS
A395C: 32 выходных канала ECL
A395D: 8 каналов ввода/вывода NIM/TTL
A395E: 8 16-битных каналов аналогового вывода
Таким образом, модуль DT5495 может поддерживать максимальное количество каналов ввода-вывода - 194.

Технические параметры:

ФОРМ-ФАКТОР
Настольный модуль

Секции ввода-вывода A и B
с номерами каналов
32

Направление

Ввод

 Логика
Прямой

Сигнал

Дифференциальный LVDS/ECL/PECL
(несимметричный TTL опционально)
Zdiff: 100 Ом
Расширенный диапазон ввода в обычном режиме: от -4 В до +5 В
Функция аварийного ввода

 Пропускная способность
200 МГц

Разъем на передней панели

Тип Robinson Nugent P50E-068-P1-SR1-TG, (34+34) контакта

СЕКЦИЯ ввода-вывода C
количеством каналов
32 канала

Направление

Выход

 Логика
Прямой

Сигнал

Дифференциальные LVDS
Требуется подключение на 100 Ом
 Пропускная способность
250 МГц

Разъем на передней панели

Robinson Nugent P50E-068-P1-SR1-TG, тип (34+34) контактов

СЕКЦИЯ ввода
-вывода и количество каналов
2

Направление

Ввод-вывод (по умолчанию используется вывод)
При использовании в качестве входного сигнала требуется внешнее подключение на 50 Ом
 Логика
TTL IN = Прямой
TTL OUT = Прямой
NIM IN = Инвертировать
NIM OUT = Прямой
Сигнал

Выбирается несимметричный NIM/TTL

 Пропускная способность
250 МГц

Разъем на передней панели

LEMO 00

ЗАТВОР и ГЕНЕРАТОР ЗАДЕРЖКИ
, мин.      Тип.      Макс.
Минимальная задержка/выход 9,6 нс 10,7 нс 11,8 нс
Максимальная задержка/затворение 631 мкс 701,2 мкс 771,5 мкс
Максимальное расстояние между каналами 20%


ИНТЕРФЕЙС СВЯЗИ
ETHERNET: 10/100 Тб
USB: совместим с USB 2.0

ТРЕБОВАНИЯ К ПИТАНИЮ
750 мА (макс.) при напряжении + 12 В постоянного тока
В комплект входит блок питания AC-DC 12 В-45 Вт
Антенная плата
A395A, номер ch 32
Вход управления
Логический прямой
Разность сигналов LVDS/ECL/PECL (опционально с несимметричным TTL) Zdiff: 100 Ом
Расширенный диапазон синфазного ввода: от -4 В до +5 В Функция защиты от сбоев на входе
Полоса пропускания 200 МГц
Разъем на передней панели Robinson Nugent P50E-068-P1-SR1-TG, тип (34+34) контактов
Потребляемая мощность 0,1 А (макс.) при внутреннем напряжении питания +5 В; напряжение питания +12 В и -12 В не используется
Антенная плата
A395B, номер ch 32
Выходной сигнал направления
Логический прямой
Дифференциальный LVDS-сигнал
Требуется подключение на 100 Ом
Полоса пропускания 250 МГц
Разъем Robinson Nugent P50E-068-P1-SR1-TG на передней панели, тип (34+34) контакта
Потребляемая мощность 0,1 А (макс.) при +5 В встроенном источнике питания; +12 В и -12 В встроенном источнике питания не используются
Плата A395C для мезонина
, номер ch 32
Выходной сигнал направления
Логический прямой
Дифференциальный ECL сигнала
Полоса пропускания 300 МГц
Разъем Robinson Nugent P50E-068-P1-SR1-TG на передней панели, тип (34+34) контакта
Потребляемая мощность 1,4 А (макс.) при +5 В встроенном источнике питания; +12 В и -12 В встроенном источнике питания не используются
Плата A395D для мезонина
№ ch 8
Выходной сигнал направления
Логический ввод-вывод выбирается
Выбирается сигнал TTL/NIM:
Вход TTL = Прямой
ВЫХОД TTL = Прямой
ВХОД NIM = инвертированный
ВЫХОД NIM = прямой
Полоса пропускания 250 МГц
Разъем на передней панели LEMO 00
Потребляемая мощность 1,1 А (макс.) при +5 В встроенном источнике питания; +12 В и -12 В встроенном источнике питания не используются
Плата A395E для мезонина
№ ch 8
Выходной сигнал направления
Логико-аналоговый
Разрешение сигнала 16 бит
±5 В при 10 Ком RL
±4 В при 200 Ом RL
Ширина полосы пропускания, не более
Разъем на передней панели LEMO 00
Потребляемая мощность 0,3 А (макс.) при внутреннем питании +5 В; внутренний источник питания +12 В и -12 В не используется
