Особенности:
- Входы/выходы NIM и TTL
- Включение/выключение отдельных каналов
- Генерация программного ввода/вывода
- Полностью программируемый прерыватель RORA
- ТЕСТОВЫЙ сигнал с помощью кнопки
- Функции статуса A
- Оперативная установка
Описание:

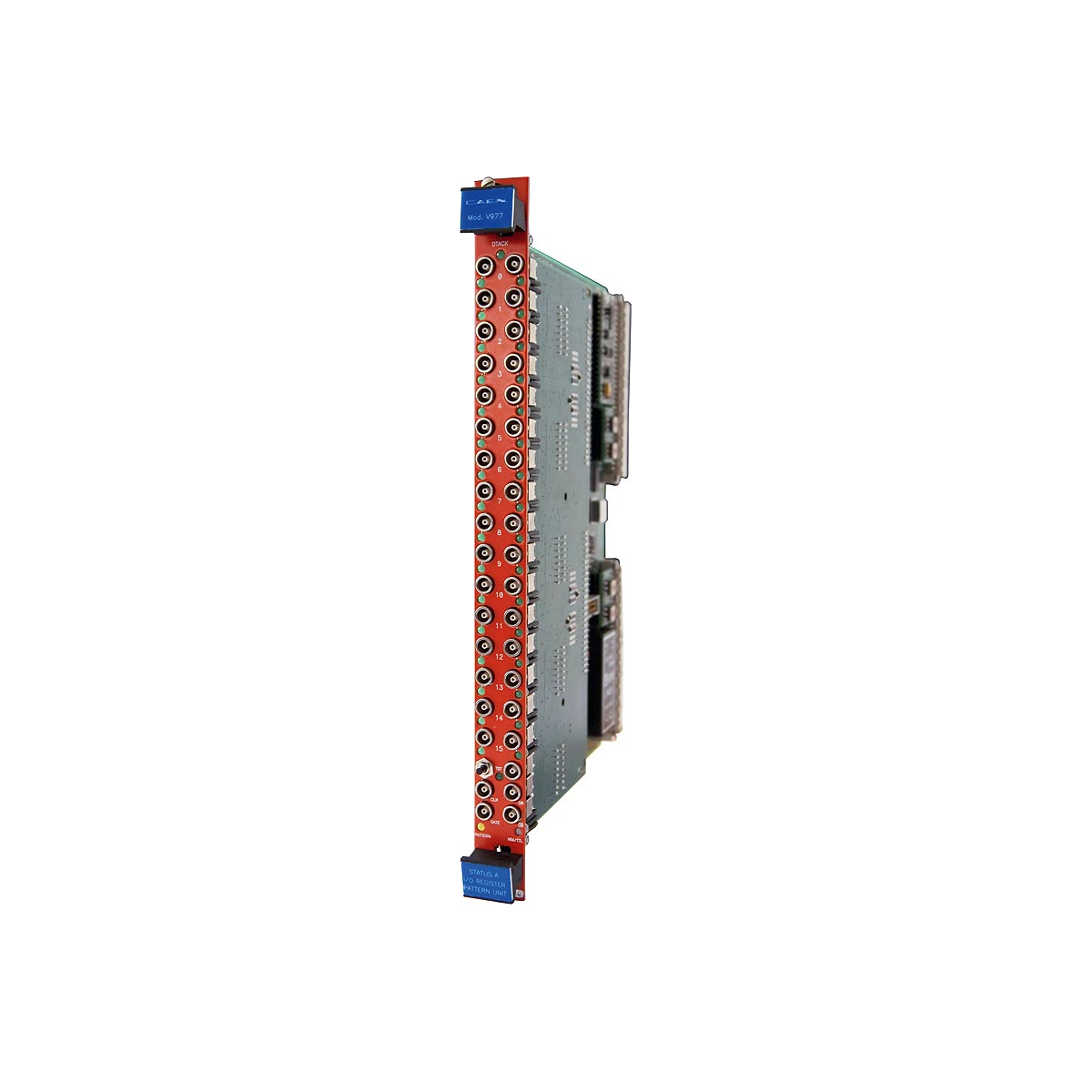

Mod. V977 - это модуль VME емкостью в 1 модуль, который может работать либо как 16-канальный регистратор ввода-вывода общего назначения, либо как модуль с многошитовым шаблоном; режим работы выбирается с помощью VME и сигнализируется светодиодами на передней панели. Модуль имеет 16 входов/выходов; встроенный переключатель позволяет выбирать между выходными сигналами NIM и TTL, принимаются оба входных сигнала NIM и TTL; 2 светодиода сигнализируют о состоянии ввода/вывода каждого канала. Модуль оснащен дополнительным каналом (TEST CHANNEL), который позволяет отправлять тестовый импульс с помощью кнопки на передней панели. Входные каналы могут быть замаскированы индивидуально/ глобально через VME или глобально через вход GATE на передней панели. Статус канала может быть очищен либо через VME, либо через общий вход очистки на передней панели. Глобальные каналы ИЛИ и / или выходы доступны в виде сигналов на передней панели и могут быть в конечном итоге замаскированы. Сигналы GATE и CLEAR могут быть либо NIM, либо TTL; ИЛИ и/ИЛИ могут быть установлены на уровне NIM или TTL аналогично выходным каналам.
В модуле также имеется полностью программируемый прерыватель VME RORA, который генерирует запрос на прерывание VME, когда OR выбранного набора выходных каналов имеет статус TRUE. Поддерживается оперативная вставка.
Технические параметры:
Упаковка
модуль VME шириной в 1 единицу, 6U
Входные каналы
16 + 1 ТЕСТОВЫЙ КАНАЛ, NIM/TTL, 50 Ом
Выходные каналы
16, NIM/TTL (выбирается), должны быть подключены на 50 Ом
Минимальная ширина входного сигнала
2 нс
Задержка ввода
-вывода T.B.D.
Разрешение двойного импульса
5 нс
Время нарастания/спада выходной мощности
NIM: 1/1 нс; TTL: 3/3 нс
Требования к питанию
+5 В (поглощение тока 2,3А)
Основные | |
---|---|
Производитель | B&D |
- Цена: Цену уточняйте
