Четырехкратный масштабирующий преобразователь и Предустановленный Счетчик / Таймер N1145

Особенности:

• Четыре 8-разрядных повышающих счетчика с максимальной частотой счета 250 МГц
• Один 7-разрядный понижающий счетчик с максимальной частотой счета 80 МГц
• Входы NIM и TTL
• По одному светодиодному дисплею на секцию
• Для 24-разрядного подсчета можно каскадировать до трех секций
• Измерение частоты и соотношения частот
• Индивидуальное УПРАВЛЕНИЕ и СБРОС для каждого счетчика
• Ручной сброс или сброс с помощью импульса

Описание:

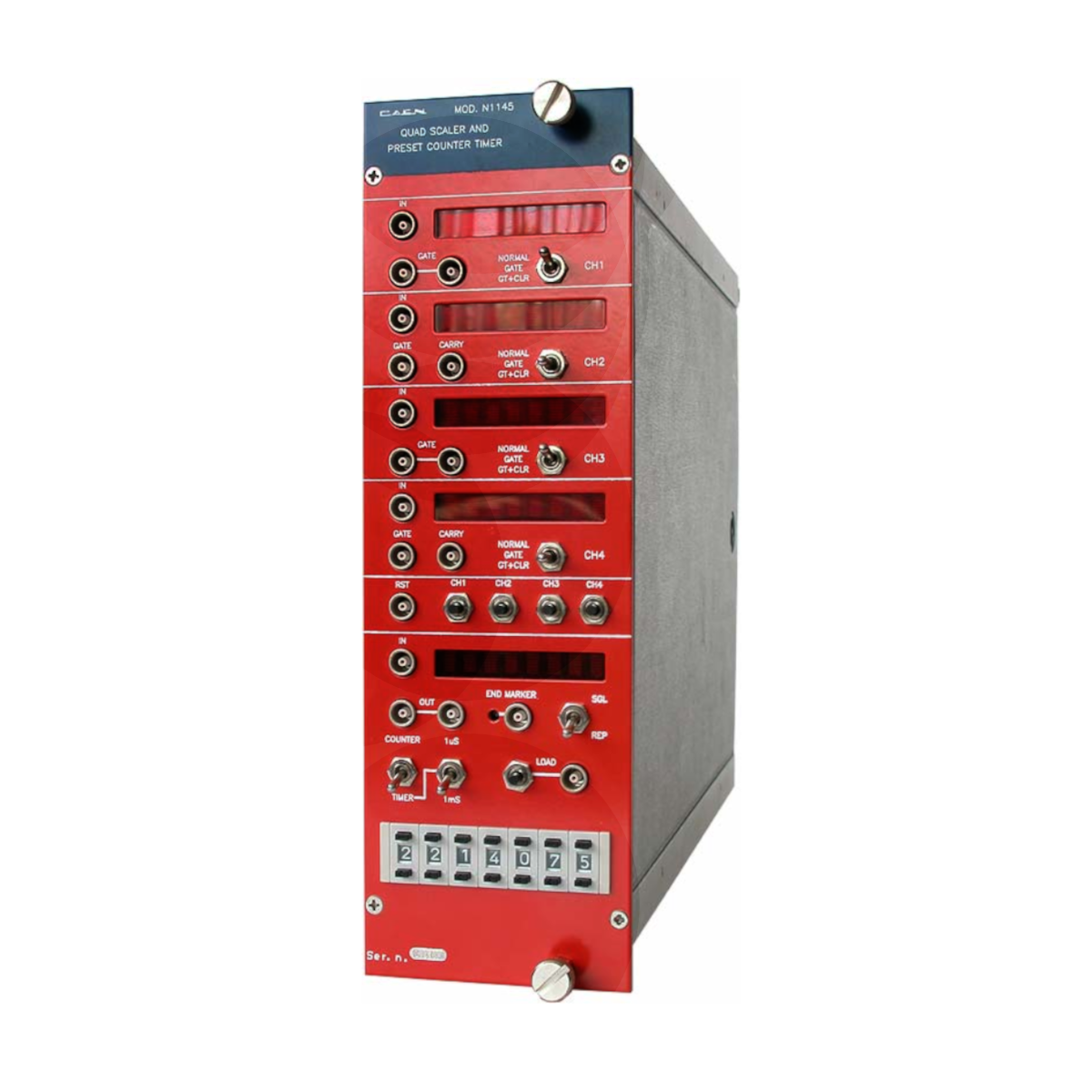

CAEN Mod. N1145 - это двухблочный NIM-модуль, который включает в себя четыре независимых 8-разрядных счетчика, каждый со своим дисплеем, и может принимать входные сигналы частотой до 250 МГц. Эти счетчики могут быть объединены в каскад, чтобы увеличить длину слова до 16 цифр для двух счетчиков и до 24 цифр для трех счетчиков. Счетчики 2 и 4 имеют выход “Перенос” или переполнение, что позволяет каскадировать счетчики. Счетчики 1 и 3 оснащены набором мостовых разъемов, позволяющих использовать один вентиль на нескольких счетчиках.
Пятый счетчик с частотой 80 МГц и собственным дисплеем может использоваться в качестве таймера, счетчика, делителя частоты или задержки.

Технические параметры:

Упаковка
Модуль NIM шириной в две единицы

Входные
1 входной сигнал уровня NIM/TTL на секцию, сопротивление 50 Ом; минимальное. Полувысокочастотная частота: 2 нс (секции 1 ÷ 4), 3 нс (секция 5)

Ворота
Секции 1 и 3: 2 мостовых входа NIM/TTL с высоким сопротивлением, секции 2 и 4: вход NIM/TTL с сопротивлением 50 Ом

Поддерживают
стандартную настройку. Уровень NIM; две секции могут быть объединены каскадом путем подачи первой передачи на вход второй секции, что позволяет получить 16-разрядный счетчик.

Загрузка
1 Вход NIM/TTL, счетчик нагрузки со значением, установленным на переключателях с маховичками, мин. Время непрерывной работы: 3 нс

Связь. Сброс
1 вход NIM/TTL, сопротивление 50 Ом; очищает участки от 1 до 4, мин. Частота полувыведения: 3 нс

Из
2 NIM-выхода; работают до тех пор, пока значение счетчика отличается от нуля

Маркер окончания
1 NIM-выход; импульс генерируется, когда счетчик достигает нуля. Длительность импульса можно регулировать поворотом регулятора на передней панели (от 50 нс до 1 мкс).

Максимальная частота
Секции с 1 по 4: 250 МГц (частота полуволнового диапазона импульсов 2 нс)
Секция 5: 80 МГц (частота полуволнового диапазона импульсов 3 нс)
