128-канальный мультихитовый постоянный ток (100/200/800 шт) V1190A-2eSST

Особенности:

• 3 программируемых диапазона: 100 пс LSB (разрешение 19 бит), 200 пс LSB (19 бит) и 800 пс LSB (17 бит)
• Входы ECL/LVDS определяются автоматически
• Разрешение двойного нажатия 5 нс
• Обнаружение переднего и заднего фронтов
• Согласование триггеров и режимы непрерывного сбора данных в хранилище
• Выходной буфер размером 32 кбайт x 32 бита
• Передача данных BLT, CBLT и 2eSST
• Команды многоадресной рассылки
• Оперативная вставка
• Библиотеки, демонстрации (C и LabVIEW) и программные средства для Windows и Linux

Описание:

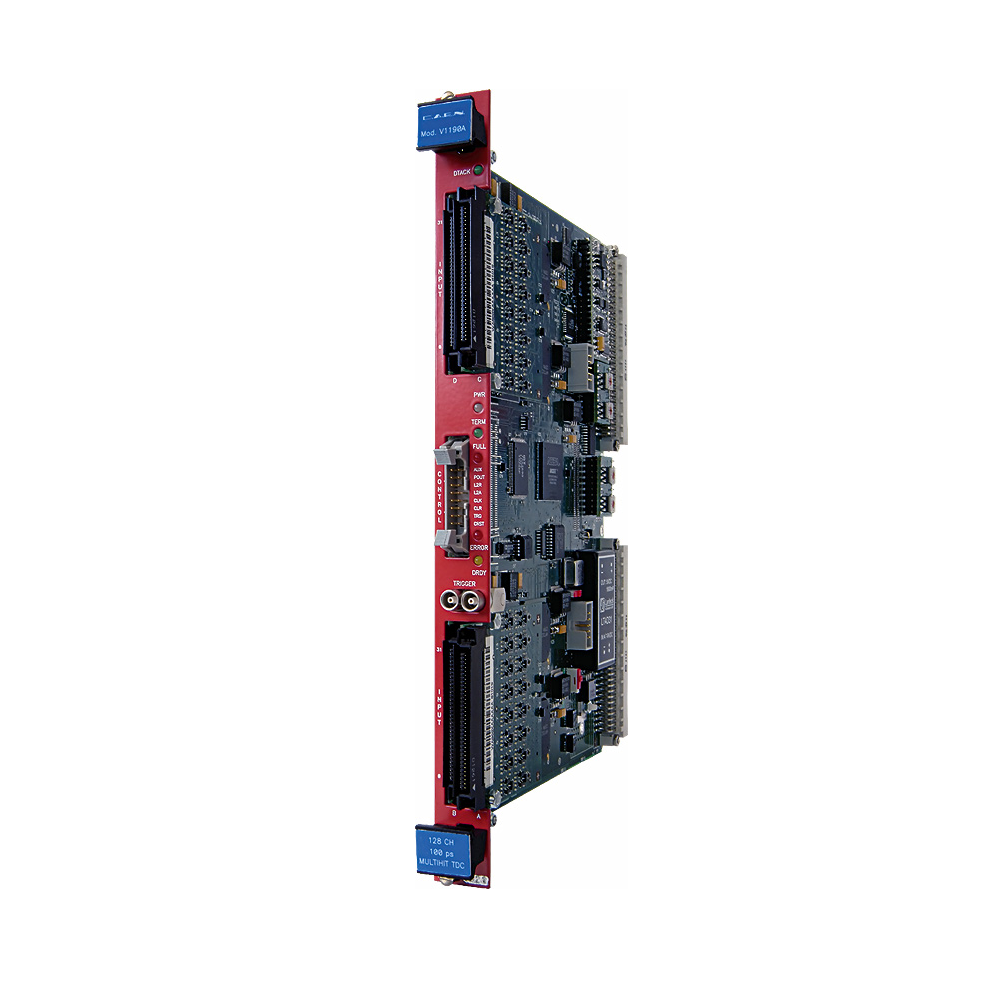

CAEN Mod. V1190A-2eSST - это 128-канальный многошитовый TDC, размещенный в модуле VME 6U шириной в 1 модуль. Устройство оснащено высокопроизводительными микросхемами преобразования времени в цифру, разработанными CERN. LSB может быть установлен на 100 пс (разрешение 19 бит, 52 мкс FSR), 200 пс (19 бит, 104 мкс FSR) или 800 пс (17 бит, 104 мкс FSR).

  Плоский разъем Robinson Nugent
VME 6U шириной в 1 единицу для модели V1190A-2eSST

Каналы могут быть активированы для обнаружения восходящих/нисходящих контуров попаданий или для измерения их ширины (как синхронизация краев, так и ширина попадания могут быть измерены с выбранным разрешением). Для каждого канала предусмотрена цифровая настройка для обнуления любых смещений. Сбор данных может быть запрограммирован в режиме “События” (“Режим согласования триггеров” с программируемым временным окном) или в “Режиме непрерывного хранения”. Поддерживаются входные сигналы ECL и LVDS.

Программирование модуля осуществляется с помощью микроконтроллера, который реализует высокоуровневый, удобный для пользователя интерфейс. Интерфейс VME позволяет модулю работать в режимах адресации A24 и A32. На плате имеется выходной буфер размером 32 кбайт x 32 бита, который может считываться через VME полностью независимо от самого процесса сбора данных.

Устройство поддерживает режимы считывания BLT, CBLT и 2eSST. Также поддерживается оперативная вставка.

Технические параметры:

Упаковка
Блок VME высотой 6U и шириной 1U

Входные
128 входов ECL/LVDS, сопротивление 110 Ом

Разрешение при двойном нажатии
5 нс

Режимы сбора данных
Режим согласования с триггером; Режим непрерывного хранения

Встроенная память
Выходной буфер емкостью 32 кбайт

Ширина окна запуска
Программируется от 25 нс до 100 мкс

LSB
800, 200, 100 пс (выбирается)

Динамический диапазон
104 мкс (200 пс и 800 пс LSB); 52 мкс (100 пс LSB)

Среднеквадратичное разрешение
<320 пс при разрешении 800 пс.
<140 л.с. при сопротивлении 200 л.с.
<80 л.с. при сопротивлении 100 л.с.
Интегральная нелинейность
<0,3 л.с. при сопротивлении 800 л.с.
<1 л.с. при сопротивлении 200 л.с.
<1 фунт/сут при разрешении 100 пс.
Дифференциальная нелинейность
<0,2 МБИТ/с при разрешении 800 пс.
<0,3 Мбит/с при разрешении 200 пс.
<0,5 Мбит/с при разрешении 100 пс.
Межканальная развязка
≤0,7 Мбит/с

Разброс по смещению
<2 нс

ВНЕШНИЙ ТРИГГЕРНЫЙ вход
Два мостовых разъема LEMO 00, сигнал ECL, 110 Ом

Источник тактовой частоты
Внутренний (40 МГц) или внешний (на управляющем разъеме), выбираемый dip-переключателем

Управляющие входы
Активные-высокие, дифференциальные входные сигналы ECL:

RST: сбрасывает выходной буфер, регистры состояния и управления.
CLR: БЫСТРАЯ ОЧИСТКА секций TAC от активных
дифференциальных входных сигналов ECL с возрастающим фронтом:
CLK: внешние тактовые сигналы
TRG: триггер для фиксации постоянного тока (TDC)
Управление выводит
дифференциальный выходной сигнал ECL:
OUT_PROG: управляющий выходной сигнал, программируемый с помощью управляющего регистра out prog

Дисплеи
DTACK: зеленый светодиод; загорается при каждом доступе к VME.
PWR: зеленый/красный светодиод; зеленый: питание включено, красный: состояние сбоя.
СИГНАЛ ТРЕВОГИ: зеленый светодиод; шина управления включена.
ЗАПОЛНЕНА: красный светодиод; память заполнена. ОШИБКА: красный светодиод; глобальная ошибка постоянного тока.
ОШИБКА: красный светодиод; глобальная ошибка постоянного тока.
DRDY: желтый светодиод; по крайней мере, одно значение в выходном буфере
VME
Режимы адресации: A24, A32, MCST Режимы передачи данных: D16, D32, BLT32, BLT64, CBLT, 2eSST
