32-канальный мультихитовый постоянный ток (25 шт) V1290A-2eSST

Особенности:

• 25 шт LSB
• разрешение 21 бит
• Диапазон полной шкалы 52 мкс
• Входные сигналы ECL/LVDS
• Разрешение двойного срабатывания 5 нс
• Режимы согласования триггеров и непрерывного хранения данных
• Обнаружение переднего и/или заднего фронтов
• Выходной буфер 32 кбайт x 32 бит
• Передача данных BLT, CBLT и 2eSST
• Команды многоадресной рассылки
• Оперативная вставка

Описание:

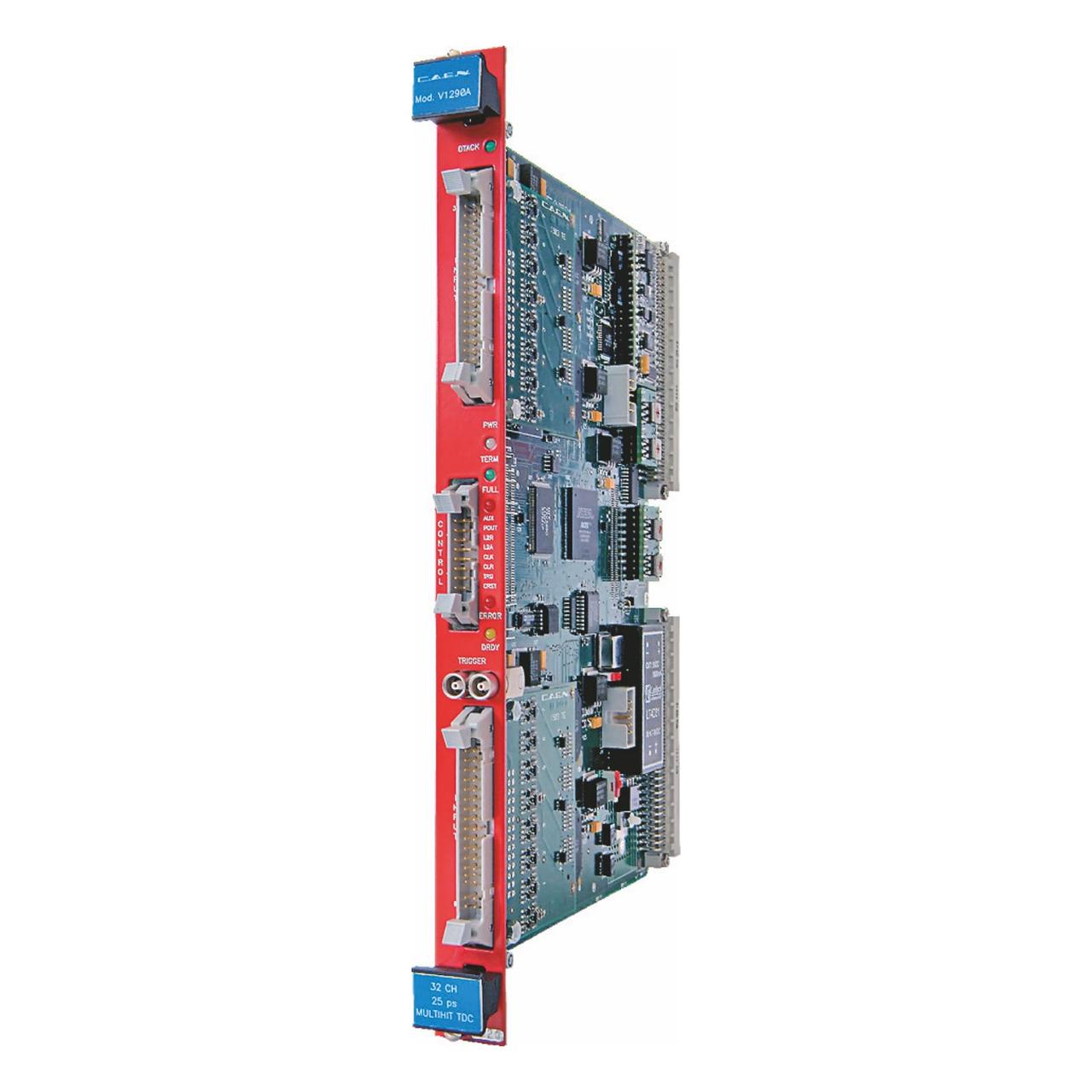

CAEN Mod. V1290A-2eSST - это 32-канальный многошитовый TDC, размещенный в модуле VME 6U шириной в 1 модуль. Устройство оснащено высокопроизводительными микросхемами преобразования времени в цифру, разработанными CERN. LSB составляет 25 пс (разрешение 21 бит, FSR 52 мкс).Модуль поддерживает как ECL, так и LVDS входы.

Каналы могут быть включены для обнаружения восходящих/нисходящих фронтов совпадений. Для каждого канала предусмотрена цифровая настройка для обнуления любых смещений. Сбор данных может быть запрограммирован в режиме “События” (“Режим согласования триггеров” с программируемым временным окном) или в “Режиме непрерывного хранения”.
Программирование модуля осуществляется с помощью микроконтроллера, который реализует высокоуровневый, удобный для пользователя интерфейс. Интерфейс VME позволяет модулю работать в режимах адресации A24 и A32.

  Соединитель коллекторного типа
Соединительный патрубок R/A 64pos 2,54мм для модели V1290A-2eSST

На плате имеется выходной буфер размером 32 кбайт x 32 бита, который может считываться через VME полностью независимо от самого процесса сбора данных.
Устройство поддерживает режимы считывания BLT, CBLT и 2eSST. Также поддерживается оперативная вставка.

Технические параметры:

Упаковка
Высота 6U, ширина 1 единица, модуль VMEx64X

Входные
32 входа ECL / LVDS, сопротивление 110 Ом

Разрешение при двойном нажатии
5 нс

Режимы сбора данных
Режим согласования с триггером; Режим непрерывного хранения

Встроенная память
объем выходного буфера 32 кбайт

LSB
25 пс

Динамический диапазон
52 мкс

Среднеквадратичное разрешение (с включенной компенсацией)
35 пс (типичное значение)

Интегральная нелинейность (с включенной компенсацией)
<2,5 ПС

Максимальная дифференциальная нелинейность (при отключенной компенсации 5)
<3 LSB

Межканальная развязка
≤3 LSB

Разброс смещения
<2 ns6

Вход ВНЕШНЕГО ТРИГГЕРА
Два мостовых разъема LEMO 00, сигнал NIM, 50 Ом

Разрешение двойного срабатывания
75 нс

Источник тактовой частоты
Внутренний (40 МГц) или внешний (на разъеме управления), выбираемый dip-переключателем

Управляющие входы
активны -высокие дифференциальные входные сигналы ECL:
CLR: выполняет аппаратную очистку (минимальная длительность: 25 нс).
активные дифференциальные входные сигналы ECL с возрастающим диапазоном:
CRST: выполняет сброс связки (минимальная длительность: 25 нс)
CLK: внешняя тактовая частота (максимальная частота: 40 МГц)
TRG: запуск для фиксации ВМТ (минимальная длительность: 25 нс)

Дифференциальный выходной сигнал ECL на управляющих выходах:
OUT_PROG: управляющий выходной сигнал, программируемый через
регистр управления out prog

Дисплеи
DTACK: зеленый светодиод; загорается при каждом доступе к VME.
PWR: зеленый/красный светодиод; зеленый: питание включено, красный: состояние сбоя.
TERM: зеленый светодиод; завершение работы шины управления ВКЛЮЧЕНО.
FULL: красный светодиод; память заполнена.
ОШИБКА: красный индикатор; глобальная ошибка TDC.
DRDY: желтый индикатор; по крайней мере, одно значение/событие в выходном буфере

VME
Режимы адресации: A24, A32, MCST
Режимы передачи данных: D16, D32, MBLT32, BLT64, CBLT32, CBLT64, 2eVME, 2ESSST7
Скорость считывания: до 120 Мбайт/с при использовании 2ESSST
