32-канальный многовариантный постоянный ток (35÷300 шт) V775

Особенности:

• Высокая плотность каналов
• разрешение 12 бит
• время преобразования 5,7 мкс / 32 канала
• 600 нс быстрое обнуление по времени
• и подавление переполнения для каждого канала
• ±0,1% интегральной нелинейности
• ±1,5% дифференциальной нелинейности
• память на 32 буфера событий
• Передача данных BLT32/MBLT64/CBLT32/CBLT64
• Команды многоадресной рассылки
• Библиотеки, демонстрации (C и LabVIEW) и программные средства для Windows и Linux

Описание:

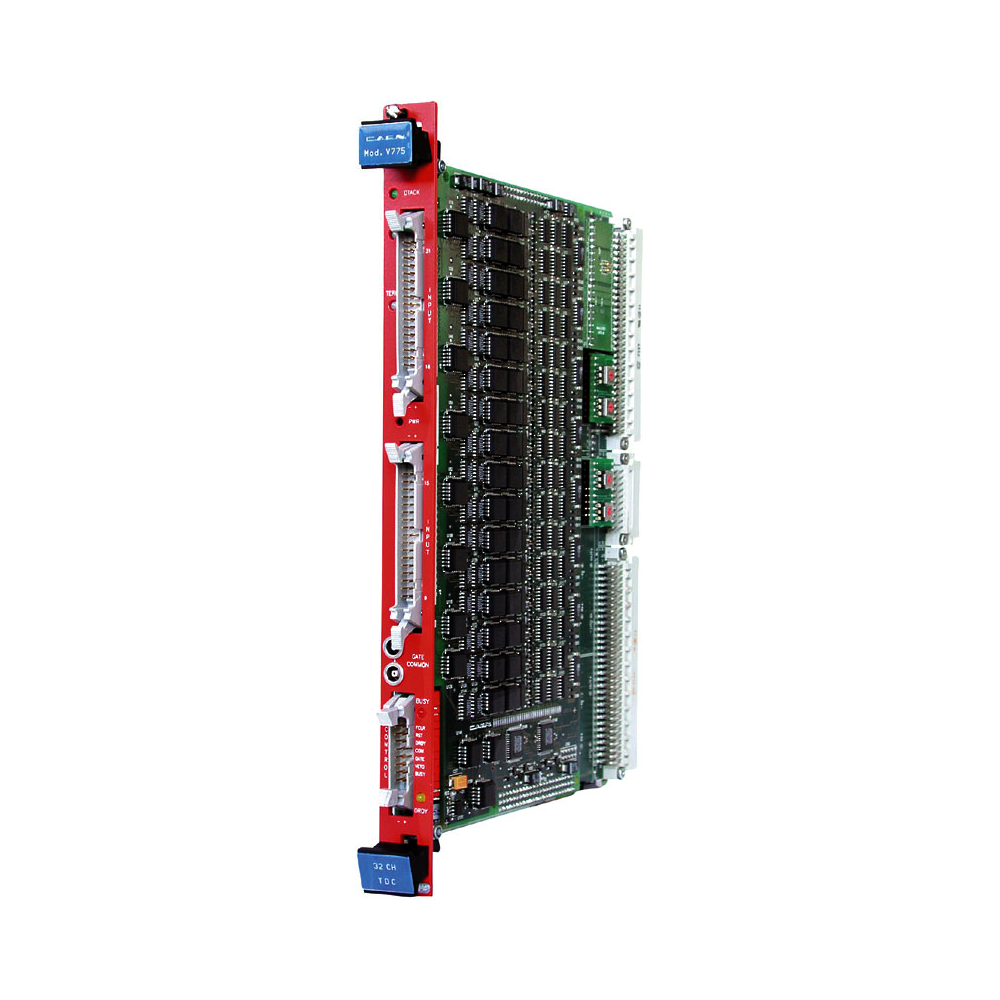

CAEN Mod. V775 представляет собой модуль VME 6U шириной в 1 единицу, содержащий 32 канала преобразования времени в цифровую форму.
С помощью VME можно выбрать полный диапазон измерений от 140 нс до 1,2 мкс с разрешением 8 бит. Плата может работать как в режиме ОБЩЕГО ЗАПУСКА, так и в режиме общего ОСТАНОВА. Каждый временной интервал между сигналом COM и входным сигналом преобразуется в уровень напряжения секциями TAC. Выходные сигналы секций TAC мультиплексируются и впоследствии преобразуются двумя быстродействующими АЦП-модулями (время преобразования 5,7 мкс).

Интегральная нелинейность составляет ±0,1% от полной шкалы (FSR), измеренной в диапазоне от 2% до 97% от FSR; дифференциальная нелинейность составляет ±1,5% от FSR, измеренной в диапазоне от 3% до 100% от FSR. В АЦП используется метод скользящей шкалы для уменьшения дифференциальной нелинейности.

Программируемое подавление обнуления, буферная память на несколько событий, счетчик срабатываний и функции тестирования обеспечивают гибкость устройства. Модуль работает в адресном режиме A24/A32. Передача данных осуществляется в режиме D16, D32, BLT32 или MBLT64. Устройство также поддерживает передачу блоков по цепочке (CBLT32/CBLT64) и команды многоадресной рассылки. Плата поддерживает функцию вставки под напряжением, что позволяет вставлять или извлекать их в ящик, не выключая его.

Технические параметры:

Упаковка
модуль VME емкостью 6U для 1 устройства (для версии AA требуется объединительная плата V430)

Входные
32 входа ECL, сопротивление 110 Ом

Полный диапазон значений
VME программируется от 140 до 1200 нс (при использовании скользящей шкалы FSR уменьшается с 4095 до 3840 отсчетов).

Разрешение
12 бит

LSB
VME программируется от 35 до 300 пс

Среднеквадратичный уровень шума
обычно 0,8 отсчетов, максимум 2 отсчета

Интегральная нелинейность
±0,1% от FSR (измеряется от 5% до 95% из 3840 отсчетов)

Дифференциальная нелинейность
±1% (измерено в диапазоне от 5% до 95% из 3840 отсчетов)

Межканальная изоляция
> 66 дБ

Подавление напряжения
0,01 отсчета/мВ (+5 В); 0,02 отсчета/мВ (-5 В)
0,005 отсчетов/мВ (+12 В); 0,001 отсчетов/мВ (-12 В)
Быстрое время очистки
600 нс

Время преобразования
5,7 мкс для всех каналов

Минимальная задержка запуска/остановки
Режим общего запуска: 14 нс
Режим общего останова: 4 нс
Подавления нуля
Пороговые значения программируются в:

16 АЦП подсчитывают шаги по всему FSR
2 АЦП подсчитывают шаги, превышающие 1/8 FSR
ОБЩИЙ вход ЗАТВОРА
Два мостовых разъема LEMO 00, сигнал NIM, высокий импеданс
Общий сигнал запуска/остановки

Управляющие входы
Входные сигналы Active-high, дифференциальный ECL:

RST: сбрасывает участки пиков, регистры состояния MEB и управления
VETO: запрещает преобразование пиков
FCLR: БЫСТРАЯ ОЧИСТКА разделов TAC
COM: Общий сигнал запуска/остановки
Управляющие выходы
Дифференциальные выходные сигналы ECL:

DRDY: указывает на наличие данных
ЗАНЯТО: плата заполнена, выполняется сброс, преобразование или тест ПАМЯТИ
Интерфейс VME
A24/A32
Географическая адресация
Команды многоадресной рассылки
D16/D32,BLT21/MBLT64,CBLT32/CBLT64
