16-канальный транслятор NIM-ECL/ECL-NIM с разветвлением каналов N638

Особенности:

• 16 независимых каналов от NIM до ECL/NIM и от ECL до NIM/ECL
• НИМ разветвление из двух
• Максимальная рабочая частота 300 МГц
• 2 ОБЩИХ входа с разветвлением 16 NIM и 8 ECL
• Задержка ввода-вывода от 1,5 до 3,5 нс, в зависимости от типа входа

Описание:

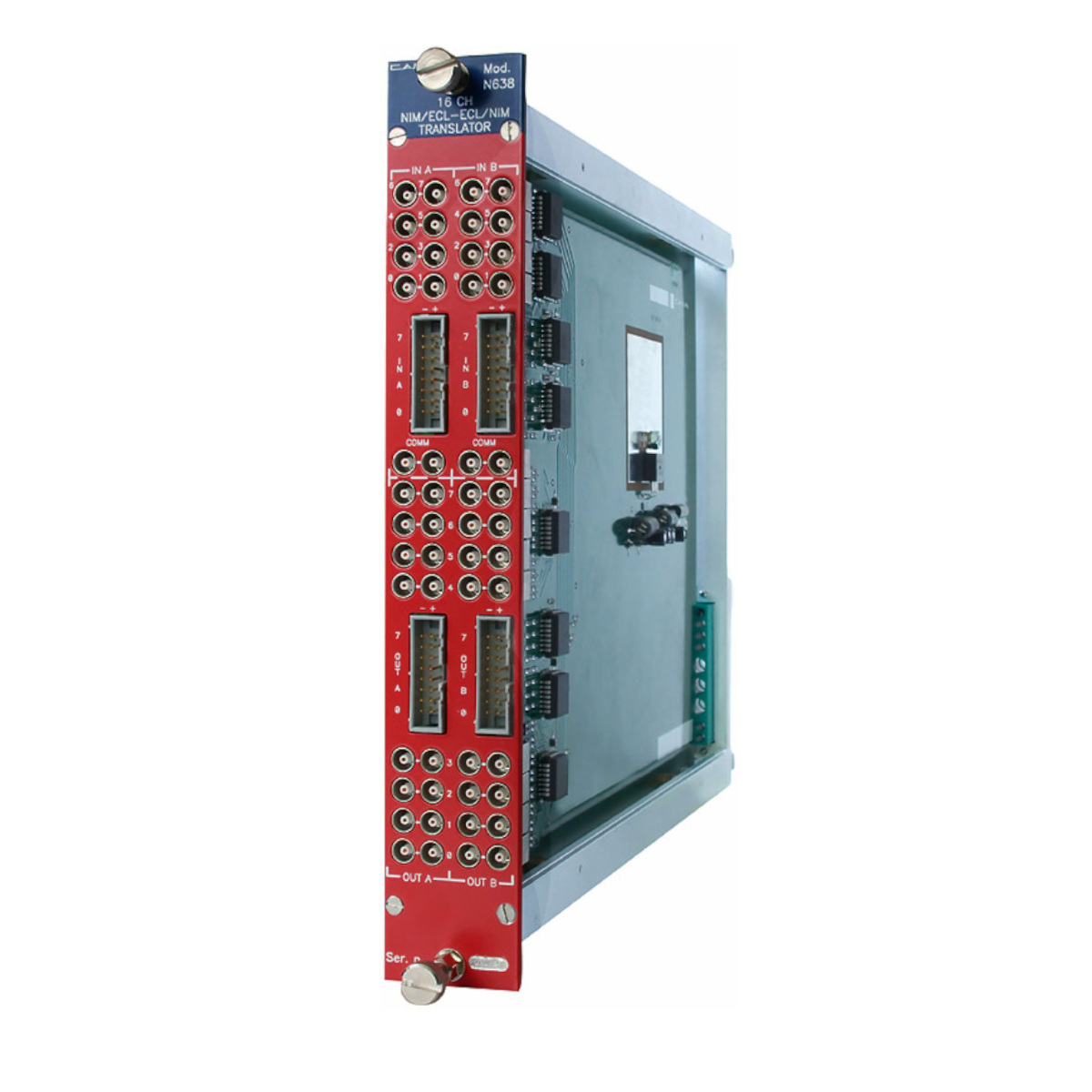

Модуль Mod. N638 представляет собой стандартный модуль NIM, содержащий 16 независимых преобразователей логического уровня.
Каждый из 16 каналов принимает сигнал NIM или ECL и обеспечивает два выхода NIM и один ECL. Входы NIM и ECL каждого канала настраиваются перед разветвлением.
Максимальная рабочая частота составляет 300 МГц.
Две пары входных мостовых разъемов на передней панели принимают два общих сигнала IN NIM; каждый общий сигнал позволяет использовать модуль в качестве разветвителя из 16 сигналов NIM и 8 сигналов ECL.

Технические параметры:

Упаковка
Модуль NIM, рассчитанный на 1 единицу измерения

Входы NIM
Логические уровни NIM, сопротивление 50 Ом

Входы ECL
Логические уровни ECL, сопротивление 110 Ом

Входы СВЯЗИ
Уровень NIM, высокий импеданс

Отражения
< 3%, протестировано с использованием входных сигналов NIM, которые показывают: время нарастания/спада 0,8 нс, 50 нс полуволновой частоты, частоту 1 кГц

Выходы NIM A, B
Уровни NIM при импедансе 50 Ом

Выходы ECL
Дифференциальные уровни ECL при импедансе 110 Ом

Время нарастания/спада выходного сигнала
< 0,5 нс (измеряется на выходе NIM)

Минимальная входная частота FWHM
1,65 нс

Максимальная входная частота
300 МГц (NIM), 250 МГц (ECL), 200 МГц (COMM)

Задержка ввода-вывода (от ECL до NIM)
<2 нс

Задержка ввода-вывода (от NIM до ECL)
<3 нс

Задержка ввода-вывода (связь с ECL)
<3,5 нс

Задержка ввода-вывода (связь с NIM)
<3,5 нс
