Адаптер NIM - TTL - NIM N89
Цену уточняйте
- В наличии
- Оптом и в розницу
- Код: N89
- +7 (708) 858-69-34Офис Call-центр
Особенности:
- 8 каналов трансляции NIM-TTL, 8 каналов трансляции TTL-NIM.
- Задержка ввода/вывода менее 10 нс.
- Максимальная рабочая частота 60 МГц.
- Нет ограничений по рабочему циклу.
Описание:

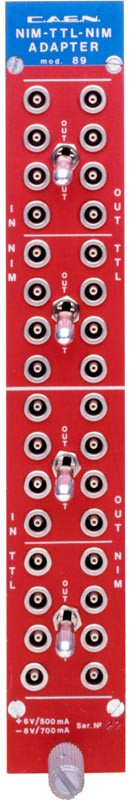

Mod. N89 представляет собой модуль NIM, состоящий из одного блока, в котором расположены две секции по 4 преобразователя NIM в TTL и две секции по 4 преобразователя TTL в NIM. Все входы подключены к постоянному току.
Переключатель на передней панели каждой секции обеспечивает логическую инверсию выходных сигналов.
Устройство способно управлять удаленными нагрузками напряжением 50 Ом с минимальным ухудшением качества сигнала. Быстрое время нарастания и спада (2 нс) обеспечивает надежную работу
при минимальной длительности импульса (10 нс) и максимальной частоте (60 МГц).
Технические параметры:
Упаковка
Модуль NIM шириной в одну единицу.
Входные
8 каналов, сопротивление 50 Ом
Минимальная длительность входного импульса
10 нс (NIM-TTL); 12 нс (TTL-NIM)
Амплитуда выходного импульса
> 2 В (NIM-TTL); 800 мВ (TTL-NIM)
Время нарастания и спада
< 3 нс (NIM-TTL); < 2 нс (TTL-NIM)
Задержка ввода-вывода
< 8 нс (NIM-TTL); < 10 нс (TTL-NIM)
Максимальная рабочая частота
60 МГц (NIM-TTL); 40 МГц (TTL-NIM)
