8-канальный NIM-ECL/ECL-NIM транслятор V538A

Особенности:

• 8 независимых каналов от NIM до ECL/NIM и от ECL до NIM/ECL
• Разветвление NIM и ECL на 2
• Максимальная рабочая частота 300 МГц
• ОБЩИЙ входной сигнал с разветвлением 16 (как NIM, так и ECL)
• Задержка ввода-вывода <5 нс

Описание:

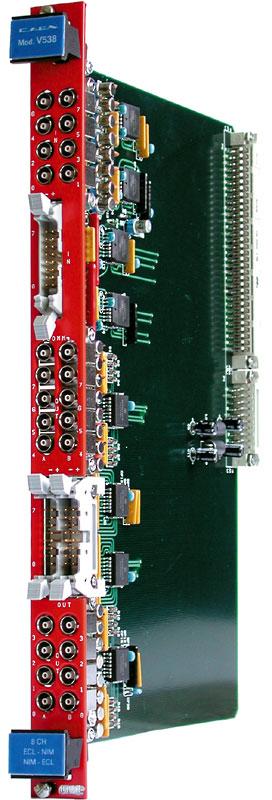

CAEN Mod. V538A представляет собой модуль VME, состоящий из 1 блока и содержащий 8 независимых преобразователей логического уровня.
Каждый из 8 каналов принимает сигнал NIM или ECL и обеспечивает два выхода NIM и два выхода ECL (OUT 0÷7 A, B). Входы NIM и ECL каждого канала настраиваются перед разветвлением.
Максимальная рабочая частота составляет 300 МГц.
Два входных мостовых разъема на передней панели принимают общий сигнал IN NIM, что позволяет использовать модуль в качестве разветвителя из 16 сигналов NIM и 16 сигналов ECL.

Технические параметры:

Упаковка
модуль VME шириной в 1 единицу, 6U

Входные
В диапазоне 0-7 NIM: логический уровень NIM, сопротивление 50 Ом, отражения < 3%, время нарастания входного сигнала > 2 нс
В диапазоне 0-7 ECL: Стандартный. Логические уровни ECL, сопротивление 110 Ом
Отражения < 10%, при времени нарастания входного сигнала > 2 нс
СВЯЗЬ: стандартная. Уровень NIM, высокий импеданс, отражения < 10%, при времени нарастания входного сигнала > 2 нс
Выходы
ВЫХОД 0-7 A, B NIM: Стандартный. Уровни NIM при импедансе 50 Ом, время нарастания: < 2 нс; ВЫХОД 0-7 A, B ECL: Дифференциальные уровни ECL при импедансе 110 Ом, время нарастания: < 2 нс

Максимальная частота
Вход NIM: 300 МГц (50% рабочего цикла)
Вход ECL: 250 МГц (50% рабочего цикла)
Минимальный сигнал FWHM
3 нс для ввода/вывода NIM/ECL

Задержка ввода/вывода
ОЖИДАЕМЫЕ УБЫТКИ при вводе/выводе: 2,5 нс;
ОЖИДАЕМЫЕ УБЫТКИ при ВВОДЕ/выводе: 2,5 нс;
ОЖИДАЕМЫЕ УБЫТКИ при ВВОДЕ/выводе: 3,5 нс;
Время ввода-вывода: 3,5 нс, ОБЩЕЕ ВРЕМЯ ВВОДА-ВЫВОДА: 4 нс;
ОБЩЕЕ ВРЕМЯ ВВОДА-вывода: 4 нс
