Тактовый генератор и РАЗВЕТВЛЕНИЕ DT4700

Особенности:

• Доступны тактовые частоты 50 МГц, 62,5 МГц, которые можно переключать с помощью переключателя
• Можно управлять как сигналом, так и разветвлением тактовой частоты от другого внешнего источника (максимальная частота 300 МГц)
• 10 дифференциальных LVDS-выходов
• Питание от USB или от внешнего источника питания (5÷12 В)
• Внешний Clk в LVDS, LVPECL
• Совместим с распределительным кабелем часов A317

Описание:

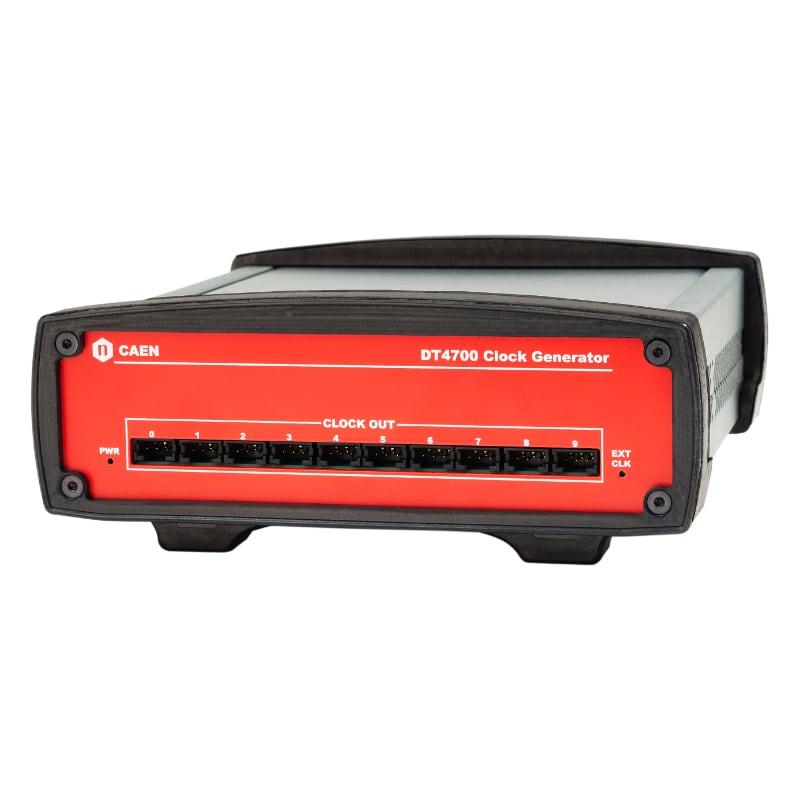

Тактовый генератор CAEN Mod. DT4700 - это компактный и простой в использовании настольный модуль, который позволяет легко синхронизировать CAEN VME, NIM и настольные цифровые преобразователи. Он оснащен 10 дифференциальными выходами LVDS, совместимыми с кабелем распределения тактовой частоты A317, каждый из которых обеспечивает тактовый сигнал частотой 50 или 62,5 МГц (выбирается переключателем), необходимый для процедуры синхронизации. Он также допускает возможность работы в режиме разветвления тактовых импульсов, поступающих от другого внешнего источника с максимальной частотой 300 МГц. Питание DT4700 также может осуществляться через USB-порт на задней панели или с помощью входящего в комплект поставки разъемного кабеля питания от вашего цифрового преобразователя. Кроме того, DT4700 также может использоваться в качестве универсального разветвителя.

Технические параметры:

Упаковка
Настольный модуль; 160 Вт x 55 В x 170 Д, мм3 Вес 1,65 кг

Тактовый выход
10 выходов LVDS

Частота внутреннего генератора
Тактовый сигнал 50 или 62,5 МГц (выбирается переключателем)

Внешний тактовый вход
Подключение к сети переменного тока (разн. LVDS, ECL, PECL, LVPECL, CML), Zdiff= 110 Ом; несимметричный NIM/TTL доступен по кабелю A318; Гарантированный диапазон частот= от 0 до 300 МГц

Термическая стабильность
±50 ppm

Периодическое колебание
Среднеквадратичное значение 2 пс

Рабочая температура
-40 ÷ +85°C

Температура хранения
-55 ÷ 125°C

Требования к питанию
DT4700 может питаться двумя способами:
• напряжением 5 В при 240 мА через порт Micro USB
• напряжением 5÷12 В при 240 мА через разъем питания 12 В 2,1 мм

Внешний источник питания
PSAC05R-L6М WWW.PHIHONG.COM ; Выходное напряжение постоянного тока 5 В; Нагрузка 0-1,0 А; ВХОД: Номинальное входное напряжение переменного тока от 100 до 240 В переменного тока; Диапазон входных напряжений переменного тока от 90 до 264 В переменного тока; Входная частота переменного тока от 47 до 63 Гц; Максимальный входной ток 0,3 А (среднеквадратичный) при 115 В переменного тока / максимальной нагрузке; 0,15 А (Среднеквадратичное значение) макс. при 230 В переменного тока/максимальной нагрузке; Ток утечки 5 мкА макс. при 240 В переменного тока, 50 Гц; Пусковой ток <30 А для 240 В переменного тока при максимальной нагрузке (холодный пуск при температуре окружающей среды 25°C); Экономия входной мощности 0,075 Вт; Выходная мощность 5 Вт; Уровень эффективности DOE VI и CoC V5 Уровень 2; Пульсация не более 200 мВ;
ОКРУЖАЮЩАЯ СРЕДА: Рабочая температура от 0 до +40°C; Нерабочая температура от -40 до +85°C; Относительная влажность не более 90%; Выбросы соответствуют классу B FCC; Соответствует классу B EN55032; AS/NZS 3548; Защита EN50082-1: EN 61000-4-2, уровень 4; Выброс воздуха +/-15 КВ; Контакт +/-8 КВ; EN 61000-4-5, Уровень 3,1КВ; Испытание на диэлектрическую стойкость (Hi-pot); Подключение от первичной обмотки к вторичной: 3000 В переменного тока 10 мА, 1 минута;
ХАРАКТЕРИСТИКИ: Защита от короткого замыкания: Выход может быть постоянно замкнут без повреждения, если он работает в диапазоне входных напряжений и температур, указанных в данной спецификации. Выходной ток не превышает 0,95 А (среднеквадратичный). Защита от перенапряжения не должна превышать 7,2 В постоянного тока. Защита от перегрузки по току не должна превышать 1,2 А (среднеквадратичное значение). Выходной разъем постоянного тока 2,1 x 5,5 мм (модель P). USB Micro-B (модель L6M)
