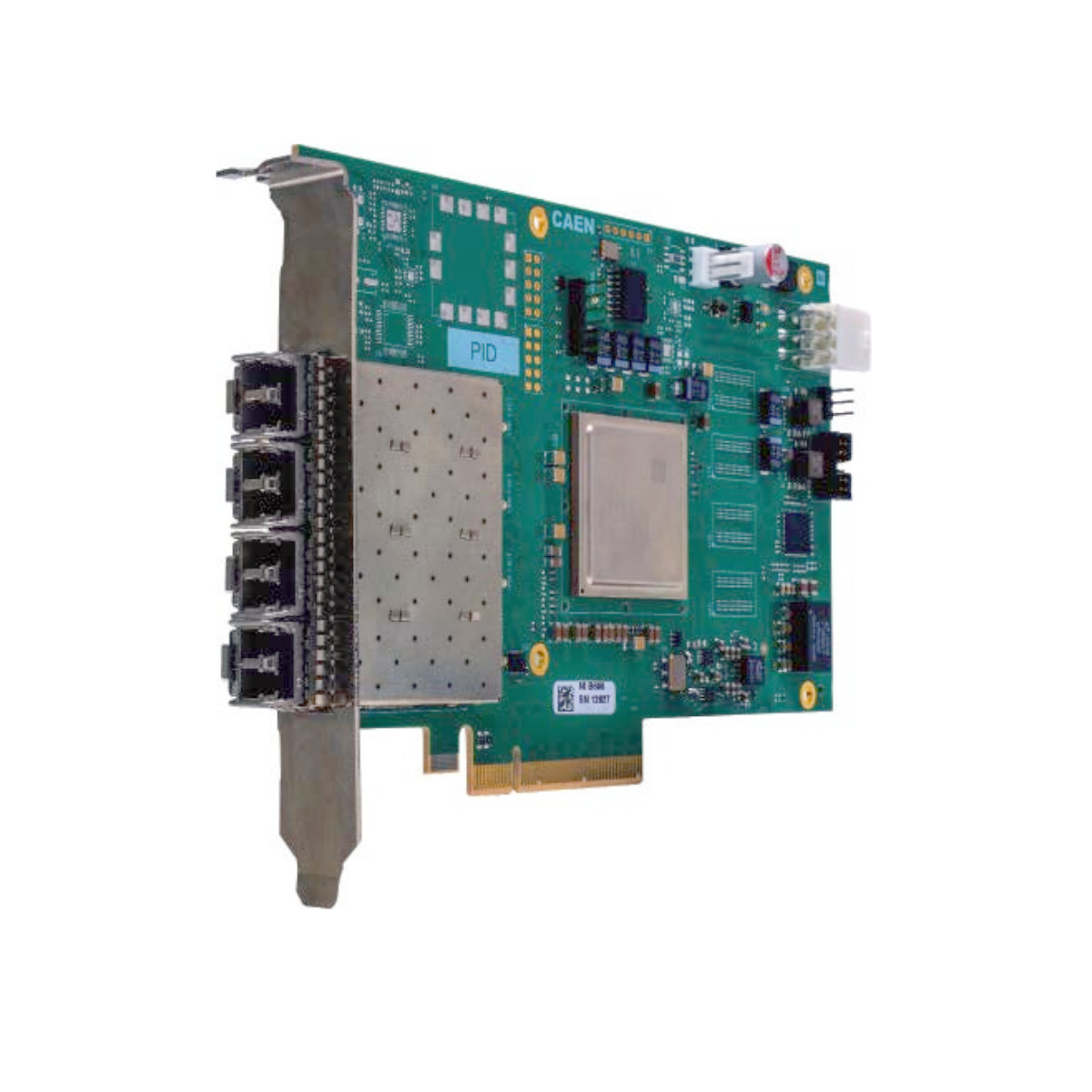

Контроллер PCI Express Gen 3 CONET2 A5818

Особенности:

• PCI Express Gen 3 x8
• Доступно 4 оптических канала связи
• Совместимый с фирменным оптическим каналом CONET2 CAEN
• До 32 оптических подчиненных плат, совместимых с CAEN CONET2 (мосты или цифровые преобразователи CAEN VME), управляемых одним A5818
• Скорость передачи данных по оптическому каналу составляет до 80 МБ/с.
• Поддерживается протокол прерывания VME
• Драйверы для ОС Linux и Windows
• Поддерживаются библиотеками CAEN (CAENDigitizer, CAENComm, CAENVMELib)

Описание:

CAEN Mod. A5818 - это плата PCI Express Gen 3 x8, которая может подключаться к разъемам PCI Express x8 или x16, что позволяет пользователю управлять до 4 независимыми сетями CONET2 (каждая сеть может состоять из до 8 подчиненных устройств CONET2).

CONET2 - это сеть на основе оптической связи с возможностью последовательного подключения. С помощью CONET2 можно управлять VMEbus через оптические соединительные мосты CAEN VMEbus (такие как V3718, VX3718 или V4718, VX4718) или напрямую управлять модулями CAEN со встроенным оптическим соединением (такими как стандартные цифровые преобразователи CAEN).

Канал связи использует оптоволоконные кабели в качестве физической линии передачи (серия AI2700 – Optical Fiber).

Технические параметры:

Архитектура
PCI Express Gen 3 x8

Совместимость со слотами
PCI Express x8 версии 3.0

Канал передачи данных
Оптическое волокно

Пропускная способность канала
1,25 Гб/с

Скорость передачи данных
До 80 МБ/с на канал (фирменный протокол CONNECT 2 CAEN)

Количество плат / соединений
С помощью одного CONCEPT 2 link можно управлять до 8 платами благодаря возможности последовательного подключения

Количество оптических соединений
4

Шины питания
+12 В

Поддерживаемые операционные системы
Линукс
Windows®
