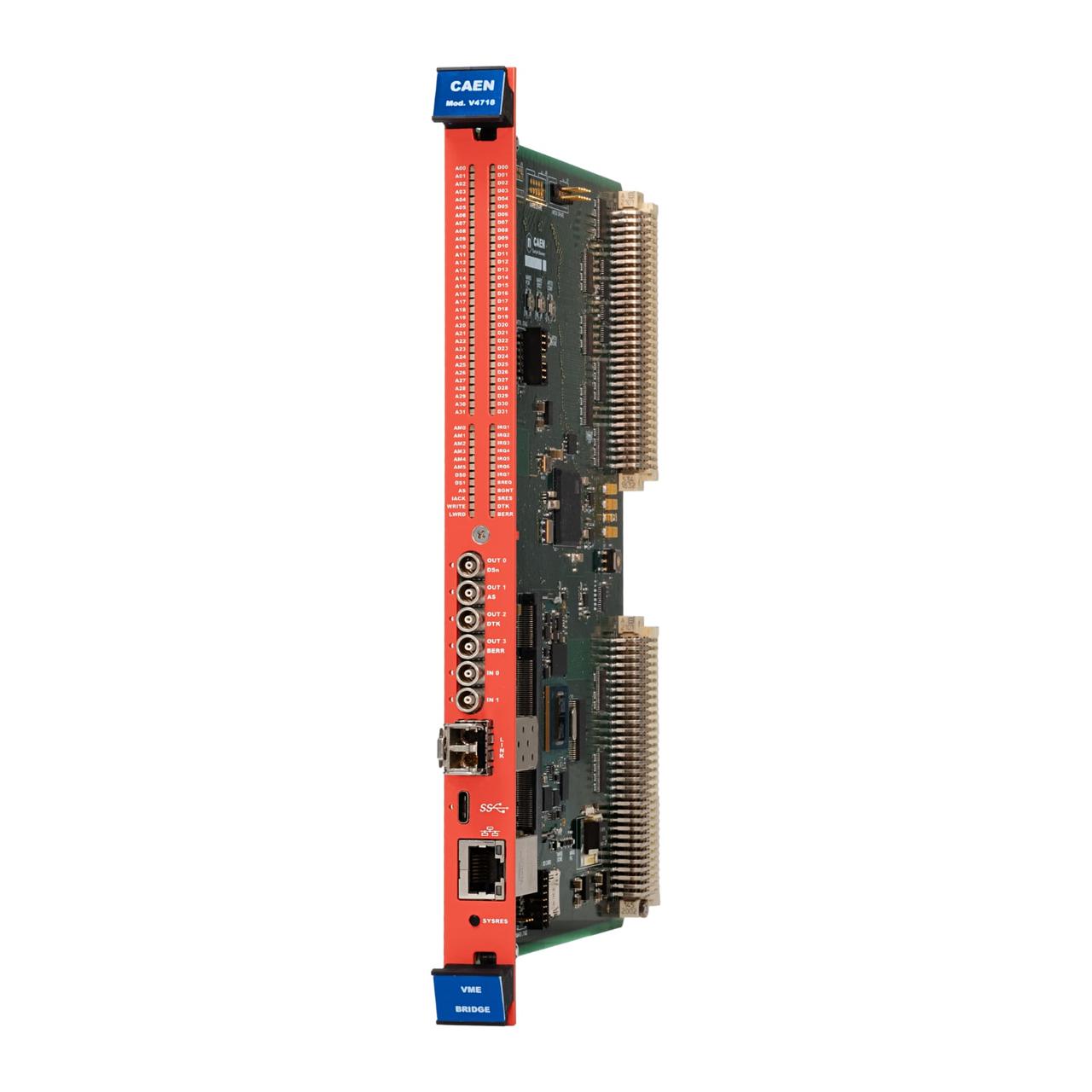

VME - USB 3.0/Ethernet/Оптический соединительный мост V4718

Особенности:

• Интерфейсы USB 3.0, Gigabit Ethernet и CONNECT (CAEN Daisy Chainable Optical Link Protocol)
• Разработаны для обеспечения высокой производительности при высоких скоростях передачи данных
• Совместимы с платами A2818, A3818 и a4818 для управления оптическими каналами
• До 8 контейнеров VME, управляемых с помощью 1 канала CONET
• Мастер VME (арбитр или отправитель запроса)
• Циклы: RW, RMW, BLT, MBLT, IACK, ADO, ADOH
• Адресация: A16, A24, A32, CR/CSR, LCK
• Ширина данных: D8, D16, D32, D64
• Возможности системного контроллера
• Обработчик прерываний
• Прозрачное распространение прерываний с VME на Pci
• Дисплей передачи данных на передней панели (удаленно читаемый с ПК)
• Полностью программируемый интерфейс ввода-вывода LEMO TTL/NIM на передней панели (4 выхода и 2 входа)
• Полностью удаленное управление с помощью веб-интерфейса
• Библиотеки, демонстрации и программные средства для Windows ® и Linux ®
• Пользовательское программное обеспечение может запускаться непосредственно на встроенном MPSoC на базе Linux

Описание:

CAEN Mod.V4718 - это новый мост CAEN с повышенной скоростью передачи данных и расширенными возможностями взаимодействия благодаря встроенному MPSoC (включая ARM-процессор под управлением Linux). Плата представляет собой VME Master, которой можно управлять с внешнего ПК через USB 3.0 и гигабитные Ethernet-соединения. Также доступен интерфейс оптической связи (протокол CAEN CONET). Механика VME 6U имеет ширину 1 модуль.

Для подключения по оптической линии связи между V4718 и главным ПК требуется мост A4818 USB3-to-CONET и оптоволоконный кабель (серия AI2700 – Optical Fiber). V4718 также совместим с контроллерами CAEN A3818 PCI Express CONET и CAEN A2818 PCI CONET. Благодаря оптической последовательной цепочке можно легко выполнять сеансы с несколькими ящиками: с помощью одного A2818/A3818/A4818 можно управлять до восемью устройствами V4718, объединяя их в оптическую сеть CONET.

V4718 может выполнять все циклы, предусмотренные стандартом VME64, за исключением тех, которые предназначены для плат 3U. Мост может работать как системный контроллер VME (обычно при подключении к разъему 1), выступая в качестве арбитра шины в системах с несколькими ведущими устройствами. За активностью на шине VME можно детально следить как локально (с помощью 88-светодиодного дисплея передачи данных), так и удаленно.

На передней панели V4718 расположены 6 программируемых устройств ввода-вывода TTL/NIM на разъемах LEMO: четыре выхода (назначение по умолчанию: DSN, AS, DTK, BERR) и два входа. Система ввода-вывода может быть запрограммирована через USB, Ethernet и оптическую связь для реализации таких функций, как таймер, счетчик, генератор импульсов, регистратор ввода-вывода и других.

С помощью специальных драйверов CAEN можно интегрировать V4718 в наиболее распространенные компьютеры с Windows® и Linux®. Также предоставляются библиотеки промежуточного программного обеспечения и полезные демонстрационные примеры. Кроме того, наличие встроенного процессора на базе Linux дает возможность запускать пользовательское программное обеспечение непосредственно на борту.

Пользователь может полностью настроить и контролировать работу V4718 с помощью веб-интерфейса, включая обновление встроенного ПО.

Технические параметры:

физический
Форм-фактор
VME 6U шириной в 1 единицу

Вес
350 г

ИНТЕРФЕЙС ДЛЯ ПК
USB
USB 3.0
Разъем Type-C

Локальная сеть
Гигабитный Ethernet
Экранированный разъем RJ45

Оптический канал связи
CONET (фирменный протокол CAEN)
Разъем SFP+

СКОРОСТЬ ПЕРЕДАЧИ ДАННЫХ
Максимальная скорость передачи данных с индикацией CAEN slave в MBLT64:

До 80 МБ/с через CONET2
До 60 МБ/с через USB 3.0
До 60 МБ/с через Ethernet
ВСТРОЕННЫЙ процессор
Xilinx Zynq® UltraScale + MPSoC (Многопроцессорная система на кристалле)

адресация
Циклы A16, A24, A32, CR/CSR, LCK; ADO, ADOH

ЦИКЛЫ ПЕРЕДАЧИ ДАННЫХ
D08, D16, D32 для R/W и RMW; D16, D32 для BLT, D64 для MBLT

ЦИКЛЫ ПРЕРЫВАНИЯ
Циклы D08, D16, D32, IACK

ПРЕРЫВАЕТ ПЕРЕДАЧУ И МОНИТОРИНГ
Оптический канал связи
VME прерывает IRQ[7:1], передаваемый непосредственно из VME на шину PCIe по оптическому каналу связи;
хост-система получает уведомление асинхронно (опрос не требуется)

USB
Прерывания VME напрямую не передаются на ПК; хост-система должна опрашивать IRQ[7:1] через USB

Локальная сеть
Прерывания VME напрямую не передаются на ПК; хост-система должна опрашивать IRQ[7:1] через Ethernet

СВЕТОДИОДНЫЙ ДИСПЛЕЙ
Шина данных, адресная шина, модификатор адреса, запрос прерывания, управляющие сигналы

ПАНЕЛЬ ввода-вывода
ВЫХОД[0:3]
4 сигнальных выхода

Несимметричный NIM/TTL (Zin = 50 Ом)

Разъем-розетка LEMO 00

Программируемый

ВХОД[0:1]
2 сигнальных входа

Несимметричный NIM/TTL (программируемый HW)

Zin = 50 Ом или 1 Ком выбирается аппаратно

Разъем-розетка LEMO 00

Программируемый программным обеспечением

программное обеспечение
Поддержка Windows® и Linux®
Драйверы для канала связи CONET
Веб-интерфейс (настройка платы, обновление встроенного ПО, доступ для чтения/записи к шине VME)
Библиотеки промежуточного программного обеспечения C/C++
ОС Linux, встроенная в процессор ARM
ТРЕБОВАНИЯ К ПИТАНИЮ
1,3 А при +5 В
50 мА при +12 В
180 мА при -12 В
