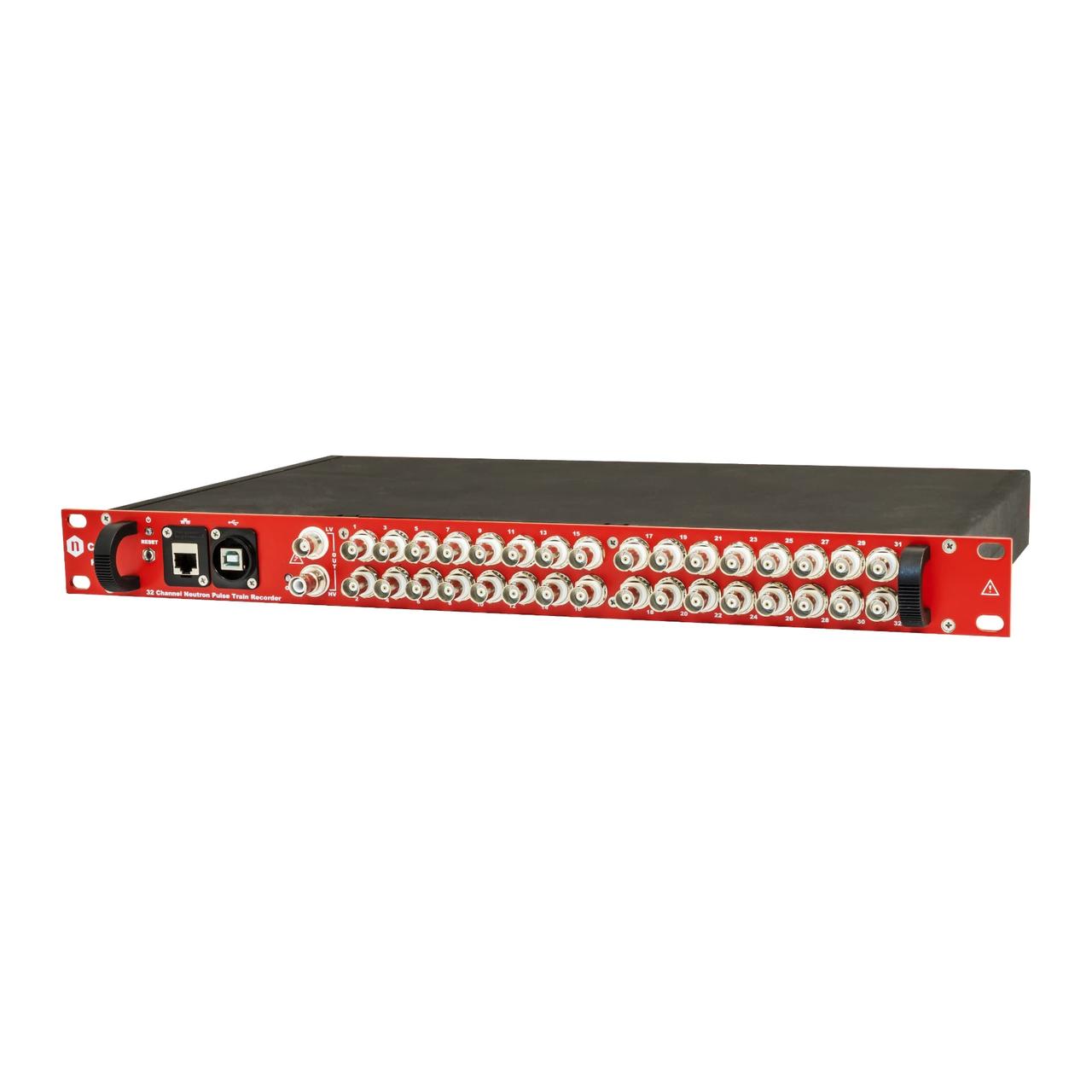

32-канальный регистратор последовательности нейтронных импульсов (NPTR) R7771

Особенности:

• Предназначен для подсчета нейтронов с использованием нескольких детекторов
• Предназначен для ядерных гарантий и мониторинга процессов с ядерными материалами в течение их жизненного цикла
• Разрешение по временным меткам составляет 10 нс
• Разрешение по парам импульсов составляет 10 нс по длительности импульса
• Определение минимальной длительности импульса 10 нс
• на 32 входах разъемов BNC (TTL, 50 Ом)
• Одиночный высоковольтный источник питания высокой мощности (+2000 В при 1 мА)
• Один мощный низковольтный источник питания (+5 В при 1,5 А или +12 В при 1 А)
• Интерфейсы Ethernet 10/100 Т и USB-2.0
• Поставляется с программным обеспечением для считывания данных и веб-интерфейсом
• 19-дюймовая стойка в форм-факторе, подходящая также для автономного использования

Описание:

R7771 - это регистратор последовательности нейтронных импульсов (NPTR), предназначенный для сбора сигналов от 32 нейтронных детекторов. Он предоставляет список TTL-импульсов с отметками времени, поступающих от электроники внешнего интерфейса нейтронного детектора, с разрешением по парам импульсов 10 нс независимо для каждого канала. R7771 предоставляет наиболее полную информацию о подсчете нейтронов, позволяя характеризовать ядерный материал в пассивном режиме и анализировать переходные процессы при активном опросе ядерного материала. 32 независимых входа позволяют использовать системы анализа большого объема, состоящие из нескольких детекторов нейтронов.

Он поставляется в механическом исполнении, совместимом с 19-дюймовыми стойками, и может работать также автономно. R7771 может подключаться к внешним хост‐компьютерам с помощью прямого подключения "точка‐точка" по каналу USB 2.0 и удаленного сетевого подключения через порт Ethernet 10/100T. Внутренний центральный процессор управляет настройками платы, сбором и передачей данных последовательности импульсов с каждого канала платы на главный компьютер. Вычислительные ресурсы и пропускная способность данных позволяют обеспечить высокую общую скорость непрерывного ввода (до 3∙106 cps).

Устройство оснащено мощными выходами для одновременной работы с несколькими детекторами: высокочастотным выходным каналом для смещения детектора и низкочастотным выходным каналом для питания интерфейсной электроники, такой как предусилители и дискриминаторы.

R7771 полностью поддерживается управляющим программным обеспечением CAEN ShiftRegister, которое настраивает устройство, обрабатывает сбор данных и сохраняет записанные последовательности импульсов в двоичные файлы на главном компьютере для автономного анализа (поддерживается формат PTR- 32, совместимый с программным обеспечением INCC*). Это также дает возможность импортировать сохраненные последовательности импульсов и выполнять анализ совпадений и множественности при последующей обработке. Обновление встроенного ПО, управление файлами и другие полезные функции доступны через встроенный веб-интерфейс.

Технические параметры:

физический
Форм-фактор
Ширина 1,25 мкм
Совместим с 19-дюймовой стойкой

Вес
2650 г

РАЗЪЕМЫ
Вход [1:32]
32 сигнальных входа
Разъем BNC jack
Несимметричный TTL (Zin = 50 Ом)
Минимальная длительность регистрируемого импульса = 10 нс
ХВ
Высоковольтный выход
Разъем SHV


Разъем LV

Низковольтный выход
Разъем BNC
USB
Порт USB2.0
Разъем Type-B


локальная сеть

Порт 10/100 Мбит/с
Экранированный разъем RJ45


Входное напряжение

Потребляемая мощность переменного тока
, МИНИМАЛЬНАЯ ДЛИТЕЛЬНОСТЬ ИМПУЛЬСА
10 нс

РАЗРЕШЕНИЕ ПАРЫ ИМПУЛЬСОВ
Длительность импульса + 10 нс

ВЫХОД HVPS
Один канал для питания детектора:

Выходное напряжение смещения (Vset) = 0 ÷ +2000 В постоянного тока
Разрешение Vset = 1 В
Разрешение Vmon = 1 В
Увеличение/уменьшение напряжения = 1 ÷ 500 В/с с шагом 1 В
Выходной ток смещения (Iset) = 1 мА
ВЫХОД LVPS
Одноканальный источник питания предусилителя

+5 В при 1,5 А
+12 В при 1 А (R7771B)
ВСТРОЕННЫЙ процессор
SBC
1 ARM Cortex-A8 при частоте 1 ГГц
Оперативная память SDRAM 512 МБ DDR3L при частоте 800 МГц
Встроенный Linux®
ПЛИС
Cyclone V GX

РЕЖИМЫ РАБОТЫ
ВНИМАНИЕ: Устройство работает под полным управлением внешнего ПК, передавая необработанные данные для дальнейшего анализа; списки с отметками времени сохраняются в двоичные файлы, совместимые с форматом PTR-32

РЕГИСТРАТОР ПОСЛЕДОВАТЕЛЬНОСТИ ИМПУЛЬСОВ
Внутренние часы = 100 МГц
Разрешение временной метки = 10 секунд
Разрешение пары импульсов = длительность импульса + 10 секунд
КНОПКИ И ИНДИКАТОРЫ
ИНДИКАТОР питания (зеленый)
ИНДИКАТОР высокого напряжения (красный)
Кнопка сброса
ИНТЕРФЕЙСЫ СВЯЗИ
Локальная сеть
Ethernet 10/100 Мбит/с
Настройка, работа и получение данных в режиме ожидания
USB
Версия USB-2.0
Настройка, работа и получение данных в режиме ожидания
прошивка
Встроенное ПО может быть обновлено через веб-интерфейс

программное обеспечение
Поддержка Windows® и Linux®
Инструмент SDK, включающий библиотеку CAENSR и демонстрационный код для индивидуальной разработки
Программное обеспечение для управления ShiftRegister
ТРЕБОВАНИЯ К ПИТАНИЮ
Напряжение = 100-240 В ∼
Частота = 50/60 Гц
Ток = 0,5 А среднеквадратичный (макс.)
ПРЕДОХРАНИТЕЛЬ = 2x T1A 6,3×32 250 В переменного тока
