Двух/Четырехканальный цифровой многоканальный анализатор - Настольный компьютер DT5781

Особенности:

• Двойной или четырехкратный цифровой MCA с разрешением 16 кб
• Подходит для цифровой ядерной спектроскопии высокого разрешения
• Полностью управляется анализатором MC2 и программным обеспечением CoMPASS
• Динамический диапазон входного сигнала выбирается индивидуально и регулируется цифровое усиление
• Встроенное ПО DPP-PHA для расчета энергии и времени
• Функция цифрового осциллографа для простой настройки и мониторинга сигнала
• Скорость счета до 1 Мкбит/с
• Интерфейсы USB и оптической связи
• Драйверы, библиотеки и API для 32/64-разрядных версий Windows и Linux

Описание:

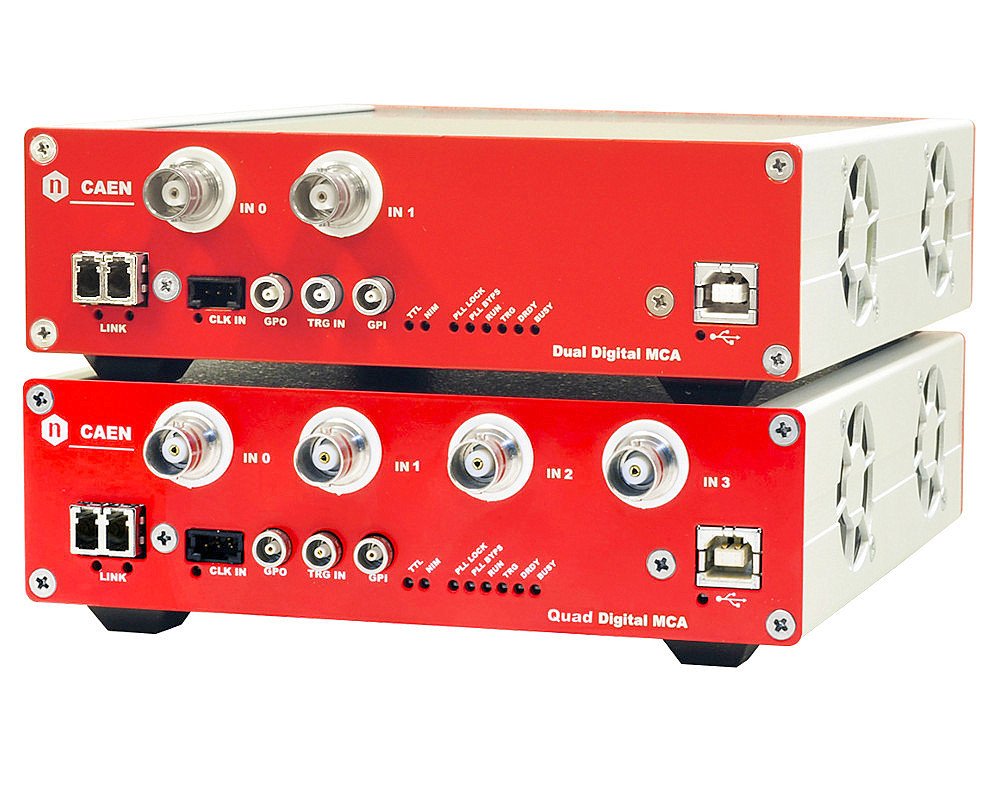

CAEN, мод.DT5781, представляет собой компактную настольную систему, объединяющую 4 независимых 16-каратных цифровых MCA для цифровой ядерной спектроскопии. Также доступна версия с 2 независимыми 16-каратными MCA (DT5781A). Он идеально подходит для полупроводниковых детекторов с высоким энергетическим разрешением, таких как HPGe и кремниевые, подключенных к зарядочувствительному предварительному усилителю (CSP), но он также может корректно работать непосредственно при подключении к ФЭУ с неорганическими сцинтилляторами (Nal, Csl) и другими типами кристаллов, при условии, что форма импульса экспоненциальная, а затухание время достаточно велико (типичное > 200 нс).

Модуль содержит 4-кратный (или 2-кратные) 14-разрядный преобразователь формы сигнала со скоростью 100 МС/с (на базе 724-й серии) на несимметричных входах с разъемами BNC, оснащенный 4-ступенчатым программно настраиваемым диапазоном входных сигналов и регулируемым смещением постоянного тока через 16-разрядный ЦАП на каждом входе в полном диапазоне.

DT5781 оснащен ПЛИС, обеспечивающей цифровую обработку импульсов в режиме реального времени для анализа высоты импульса (встроенное по DPP-PHA), что делает модуль спектроскопической системой сбора данных, предоставляющей информацию об энергии (т.е. высоте импульса) и времени, а также части формы сигнала и другие данные для точной настройки параметров PHA.
Благодаря двум независимым входам для одновременного сбора данных, DT5781 способен управлять совпадениями и антис-совпадениями между парой детекторов, позволяя пользователю, например, легко использовать методы подавления фонового сигнала или антикомптоновские методы.
Модуль был разработан для работы в качестве масштабируемой многоплатной системы сбора данных с несколькими входами, предлагающей возможности синхронизации.

В DT5781 встроены интерфейсы USB 2.0 и Optical Link. USB 2.0 позволяет передавать данные со скоростью до 30 МБ/с. Оптический канал связи поддерживает скорость передачи данных 80 МБ/с и обеспечивает возможность последовательной передачи данных. Таким образом, к одному контроллеру оптической связи (мод. A5818/A4818) можно подключить до 8/32 модулей MCA.

Режимы работы:

”Анализ частоты пульса (PHA)": гистограмма частоты пульса (1k-2k-4k-8k-16k), построенная на программном уровне.
“Режим списка”: частота пульса и временная метка для каждого события.
Режим “Осциллограф”: входные и внутренние фильтры сигналов.
Доступно программное обеспечение (Windows и Linux).:

CAEN предоставляет драйверы для всех различных типов физических каналов связи, набор библиотек C и LabVIEW (CAENComm, CAENDigitizer, CAENDPP), демонстрационные приложения и утилиты:

CAENUpgrader: инструмент, позволяющий пользователю обновлять встроенное ПО цифровых устройств, изменять настройки PLL, загружать, по запросу, лицензию на платное встроенное ПО и другие утилиты.
MC2 Analyzer: программное обеспечение для сбора и анализа цифровых данных MCA, разработанное для цифровых многоканальных анализаторов и преобразователей частоты CAEN, выполняющих анализ высоты импульса. (Только для Windows).
CoMPASS: Многопараметрическое программное обеспечение DAQ для разработки физических приложений для цифровых преобразователей CAEN, выполняющих распознавание формы импульса и анализ высоты импульса, импульсных процессоров CAEN и MCAS.

Технические параметры:

Механические размеры
154 Ш x 50 В x 164 Д мм3 (без разъемов)
154 Ш x 50 В x 183 Д мм3 (включая разъемы) Вес
800 г (версия DT5781)
Аналоговый вход
Характеристики входного сигнала
Разъем BNC
Несимметричный, подключенный к постоянному току
Сопротивление: 1 Ком
Принимаются положительные и отрицательные сигналы
Программируемое 4-ступенчатое аналоговое грубое усиление (x1, x3, x10, x33), соответствующее 10 В/с-3 В/с-1 В/с-0,3 В/с
Полоса пропускания: от постоянного тока до 5 МГц
Программируемая регулировка смещения по постоянному току на каждом входе в полном диапазоне частот
Количество входов
4 входа: DT5781
2 входа: DT5781A
АЦП
Разрешение: 14 бит
Частота дискретизации: 100 МС/с одновременно на каждом канале

Цифровая обработка сигналов
Трапециевидный фильтр для расчета энергии с регулируемым временем нарастания в диапазоне 0-10 мкс и плоской вершиной в диапазоне 0-5 мкс
Ручная и автоматическая настройка порога срабатывания
Ручная и автоматическая отмена нулевого значения; время затухания до 6,5 мс
Цифровое прореживание с шагом 2-4-8 позволяет расширить диапазон временных параметров
Цифровое точное усиление от x1 до x10 с шагом 0,01
Устранение нагромождения и коррекция времени в реальном времени
Восстановитель базовой линии с программируемым усреднением
Триггер и временной фильтр на основе интегративно-производного компонента
Временная метка: разрешение 10 нс, 31 бит и отслеживание события опрокидывания
Регулируемый фильтр нижних частот скользящей средней для уменьшения высокочастотного шума
Режимы работы
Анализ частоты импульсов (PHA): гистограмма частоты импульсов (1k-2k-4k-8k-16k), построенная на программном уровне
Режим списка: частота импульсов и временная метка для каждого события
Режим осциллографа: входные и внутренние фильтры сигналов
Режимы запуска
Некоррелированный: каждый канал работает независимо (на основе самоподключения канала)
Коррелированный: совпадение/несовпадение между каналами и/или внешним триггером (TRG-IN)
Внешние: каналы запускаются только с помощью внешнего триггера (TRG-IN)
Цифровой ввод-вывод на передней панели
Объект групповой политики (LEMO)
Выход общего назначения: NIM/ TTL, Zin = 50 Ом
Может использоваться для распространения глобального триггера при многоплатной синхронизации (в сочетании с TRG-IN), в качестве выходного регистра или статуса включения/выключения.GPI (LEMO)
Вход общего назначения: NIM/TTL, Zin = 50 Ом
Может использоваться в качестве функции синхронизации /ЗАПУСКА при многоплатной синхронизации или для управления включением/ выключением.    CLK-IN (AMP Modu II)
Дифференциальные входные тактовые импульсы с подключением к переменному току: LVDS, ECL, PECL, LVPECL, CML (NIM/TTL с несимметричным подключением по кабелю, который можно заказать); Требуется джиттер <100 ppm; может использоваться в качестве внешнего источника синхронизации для одной платы или для синхронизации тактовых импульсов нескольких плат, подключаемых через вентилятор в . TRG-В (ЛЕМО)
Вход внешнего триггера: NIM/TTL, Zin = 50 Ом
Может использоваться для принудительного сбора данных о событиях со всех каналов платы, для управления/наложения вето на триггеры отдельных каналов или для распространения общего триггера при синхронизации нескольких плат (в сочетании с объектом групповой политики).
Коммуникационный интерфейс
Оптический канал связи
Фирменный протокол CAEN CONET Обеспечивает скорость передачи данных до 80 МБ/с. Возможность последовательного подключения: к одному контроллеру оптической линии связи (A2818 или A3818 соответственно) можно подключить до 8 или 32 модулей АЦП

USB
Скорость передачи данных, совместимая с USB 2.0, достигает 30 МБ/с

Прошивка
Встроенное ПО может быть обновлено по USB/оптическому каналу

Программное обеспечение
Полностью управляется с помощью CoMPASS и программного обеспечения для спектроскопии MC2 Analyzer
Для разработчиков: доступны универсальные библиотеки C с демонстрационными образцами

Требования к питанию
Рабочее напряжение: +12 В постоянного тока ± 10%
Потребляемая мощность (при +12 В постоянного тока): 1,75 А (тип) для DT5781 (допуск ± 10%) 1,15 А (тип) для DT5781A (допуск ± 10%)
Модуль питается от внешнего стабилизированного источника питания переменного/постоянного тока, входящего в комплект поставки (12 В постоянного тока, 45 Вт).

Экологический
Условия эксплуатации
Диапазон температур от 0 до 50°C – соответствует требованиям по электромагнитной совместимости
