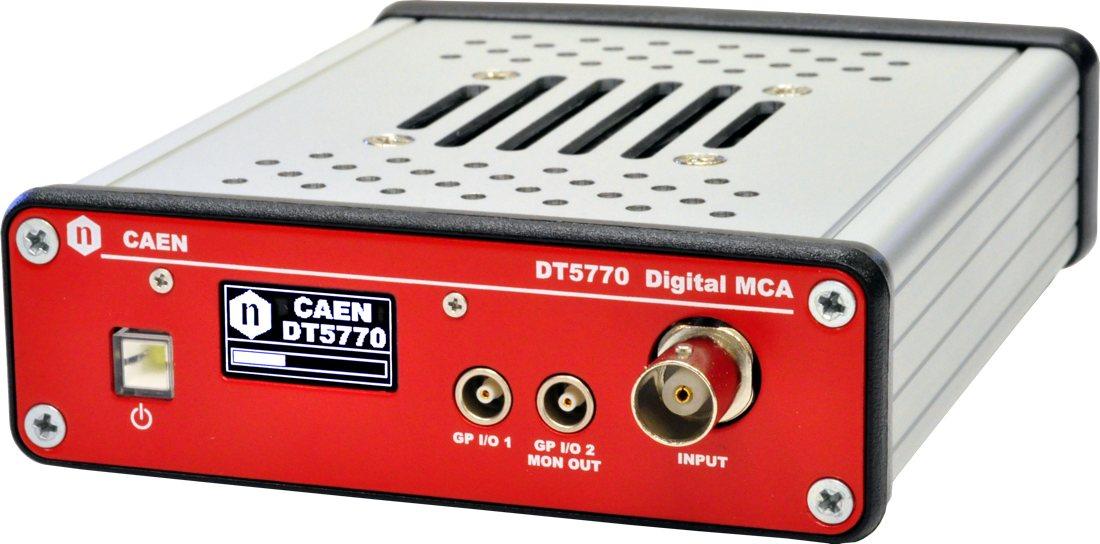

1-канальный цифровой MCA DT5770

Особенности:

• Компактный портативный цифровой MCA с разрешением 16 Кбит/с
• Подходит для гамма-спектроскопии высокого разрешения
• Поддерживает предусилители с непрерывным и импульсным сбросом
• Программно выбираемое грубое и тонкое усиление
• Разъем DB9 для питания предусилителя
• Встроенное программное обеспечение для анализа частоты импульсов для расчета энергии
• Доступны различные режимы сбора данных: PHA и signal inspector для простой настройки и мониторинга сигнала
• Интерфейсы связи USB и Ethernet
• Поддерживается графический интерфейс программного обеспечения MC2Analyzer для настройки, сбора и отображения данных

Описание:

CAEN Mod.DT5770 - это компактный портативный цифровой измерительный прибор с разрешением 16 КБ для гамма-спектроскопии, оснащенный аналоговым интерфейсом с программируемым коэффициентом усиления и возможностью подключения к сети переменного тока. Он идеально подходит для полупроводниковых детекторов с высоким энергетическим разрешением, таких как HPGe и кремниевые, подключенных к зарядочувствительному предварительному усилителю (CSP). Устройство также может нормально работать при непосредственном подключении к ФЭУ с неорганическими сцинтилляторами (например, сцинтилляторами Nal или Csl) при экспоненциальной форме импульса и времени затухания более 200 нс.

DT5770 оснащен ПЛИС с цифровой обработкой импульсов в режиме реального времени для анализа высоты импульса (PHA), что делает модуль системой сбора данных для ядерной физики и других приложений, связанных с обнаружением радиации.

В DT5770 встроены интерфейсы USB 2.0 и Ethernet. Модуль питается от внешнего источника переменного/постоянного тока, входящего в комплект поставки.

Предусмотрено два способа работы:

Анализ амплитуды импульсов (PHA): гистограмма амплитуды импульсов (1k-2k-4k-8k-16k), построенная на уровне платы.
Осциллограф: входные и внутренние фильтры сигналов.
Доступно программное обеспечение

Настройки PHA, сбор данных и базовый математический анализ выполняются с помощью графического интерфейса программного обеспечения MC2 Analyzer (только для Windows), который предоставляет энергетические спектры в файлах, совместимых с ASCII или N42.42.
Кроме того, CAEN предоставляет драйверы для поддерживаемых каналов связи, инструмент обновления DT5770 и библиотеки C (библиотека CAENDPP).

Технические параметры:

Механические размеры
106 Ш x 38 В x 128 Д мм3 (без разъемов)
106 Ш x 38 В x 150 Д мм3 (включая разъемы) Вес
300 г
Экологический
Диапазон температур от 0 до 50 °C – соответствует требованиям электромагнитной совместимости

Аналоговый вход
Входные характеристики
Разъем BNC
Несимметричный, подключаемый к постоянному/переменному току
Поддерживаются предусилители непрерывного и импульсного сброса
Импеданс: 50 Ом / 1 ком (выбирается sw)
Принимаются положительные и отрицательные сигналы
Программируемое 4-ступенчатое аналоговое грубое усиление, соответствующее диапазонам 1,25 В/ч, 2,5 В/ч, 5 В/ч, 10 В/ч
Полоса пропускания: от постоянного тока до 30 МГц
Программируемое тонкое усиление: 1..100
Программируемая регулировка смещения постоянного тока на входе в полном диапазоне значений
Количество входов
1

Функции TRP
Поддержка предусилителя с возможностью сброса транзистора

Возможность выбора коэффициента усиления в диапазоне [2:110] за 12 шагов
Выбирается программное обеспечение для подключения переменного тока (tshaperAC ~600 нс)
АЦП
Разрешение: 14 бит
Частота дискретизации: 150 МС/с
Цифровая обработка сигналов
Ручная и автоматическая настройка порога срабатывания
Ручная и автоматическая отмена нулевого значения; время затухания до 0,65 мс
Цифровая децимация с программируемыми шагами: 248
Цифровое точное усиление
Подавление нагромождения и коррекция по времени в реальном времени
Восстановление базовой линии с программируемым усреднением
Регулируемый фильтр нижних частот со скользящей средней для уменьшения высокочастотного шума
Источник питания предусилителя
Характеристики предусилителя
Разъем DB9
± 12 В, выход 100 мА (DB9/pin4/pin9)
± 24 В, выход 50 мА (DB9/pin6/pin7)
Допустимое отклонение выходного напряжения: 2%
Пульсации напряжения < 5 мВ/ч
Дополнительные функции
Дополнительный аналоговый вход: 0 ÷ 10 В (DB9/pin3)
Внешний вход для считывания температуры детектора (DB9/pin8)
Выходы предусилителя
1
Режимы работы
Анализ амплитуды импульсов (PHA): 16-канальная гистограмма амплитуды импульсов, построенная внутри системы; 1k-2k-4k-8k-16k - параметры повторной настройки на программном уровне
Режим осциллографа для мониторинга сигналов
Режимы запуска
Внутренний триггер
Внешний: канал запускается только с помощью внешнего триггера (GP I/O 1 или GP I/O 2).
Аналоговый/ цифровой ввод-вывод
Варианты описания соединителя
Вход/выход GP 1 (LEMO, TTL)
Вход/выход GP 2 (LEMO, TTL)

 Цифровой вход
Zin = 50 Ом : Вето, затвор, Внешний привод. Запуск, сброс.
22-Омный сигнал отключен: Запуск, проверка энергии, блокировка накопления, Отклонение события, Приостановка базовой линии, Запуск /остановка сбора данных, SCA (СКОРО ПОЯВИТСЯ), Часы.
Аналоговый выход GP I/O 2 (LEMO)
Прерывание на 50 Ом: Входной сигнал, Быстрая трапеция, Трапеция, Энергетические данные, Базовая линия, Трапеция - Базовая линия.
Дисплей
OLED-дисплей для онлайн-мониторинга (например, ICR, время ожидания, время измерения)

Интерфейс связи
Подключение Ethernet: 10/100 Мбит/с
USB: совместимый с USB 2.0
Прошивка
Встроенное ПО может быть обновлено через USB/Ethernet

Программное обеспечение
Полностью контролируется спектроскопическим программным обеспечением MC2 Analyzer
Для разработчиков: доступны библиотеки языка Си общего назначения с демонстрационными образцами
Требования к питанию Рабочее напряжение питания
+5 В постоянного тока, абсолютное макс. Рейтинг
Потребление +5,5 В постоянного тока (тип. при +5 В постоянного тока)
1,5 А
Модуль может питаться от внешнего стабилизированного источника питания переменного/постоянного тока, входящего в комплект поставки (5 В постоянного тока, 3,5 А).
