Основание цифровой трубки MCA для гамма-спектроскопии Gamma stream

Особенности:

• Компактный, автономный микроконтроллер на ламповой основе, оснащенный высоковольтным источником питания (0 ÷ +1500 В / 500 мкА) и чувствительным к заряду предусилителем
• Встроенный аккумулятор и возможность хранения данных для активных измерений в полевых условиях
• Встроенный процессор на базе ARM для работы в автоматическом режиме
• Библиотеки программного обеспечения для специализированных приложений – СКОРО ПОЯВЯТСЯ
• Проводное и беспроводное подключение через интерфейсы USB, Ethernet, Wi-Fi и Bluetooth
• Совместим с такими сцинтилляционными детекторами, как Nal (TI), LaBr3 (Ce) и CeBr3, использующими стандартные 14-контактные и 10/8-ступенчатые PMTS
• Встроенный GPS для геолокации данных
• Режимы сбора данных:
• PHA
• PHA с отметкой времени
• Инспектор сигналов
• СКОРО появится MCS–модуль
• СКОРО появится SCA–модуль
• Стабилизатор усиления, основанный на естественной или калибровочной радиоактивности
• Цифровые разъемы ввода-вывода на передней панели для синхронизации, внешнего запуска, режимов совпадения / предотвращения совпадений и наложения вето
• Программно выбираемое грубое и тонкое усиление
• Поддерживается графическим интерфейсом программного обеспечения MC2 Analyzer для ОС Windows и мобильным приложением GammaTOUCH для смартфонов и планшетов с ОС Android

Описание:

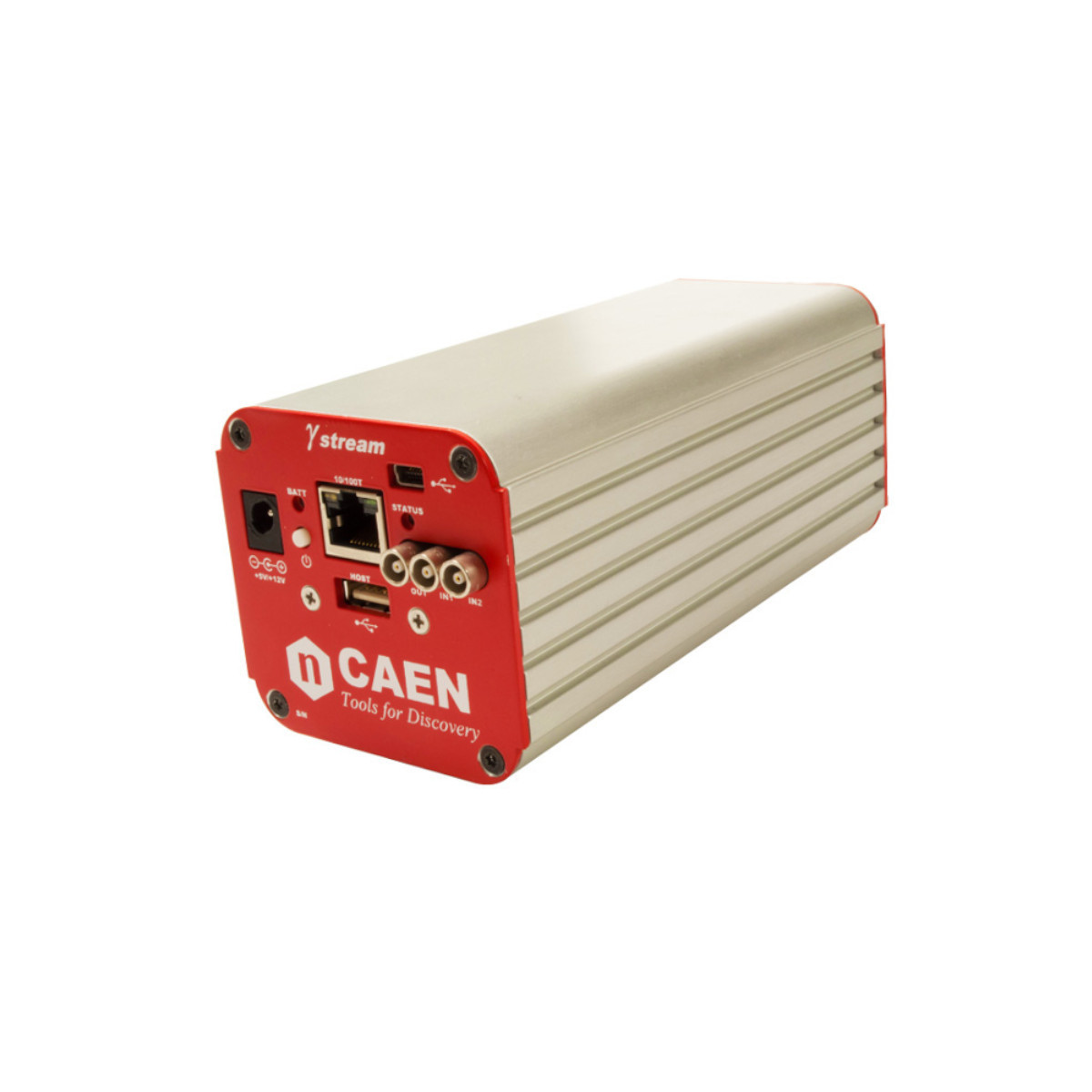

CAEN Gamma stream - это компактная и портативная система для гамма-спектроскопии со сцинтилляционными детекторами, которая представляет собой активный многоканальный анализатор (MCA), встроенный в основание 14-контактного фотоэлектронного умножителя (ФЭУ). Gamma stream полностью интегрирует в автономном устройстве высокое напряжение для смещения PMT, предусилитель для формирования сигнала от детектора и MCA для полного анализа высоты импульса в режиме онлайн.
Гамма-поток упрощает измерения с помощью сцинтилляционных детекторов, таких как Nal (Tl), LaBr3 (Ce) и CeBr3, без использования дополнительных кабелей. Его розетка и делитель напряжения могут быть подключены к стандартным 14-контактным и 10-ступенчатым (модели S2580 и S2580G) или 8-ступенчатым (модели S2580LB и S2580LBG) PMTS.
Gamma stream был разработан для автономной работы, без необходимости использования дополнительных устройств, кабелей или помощи человека. Gamma stream оснащен встроенным литий-ионным аккумулятором, обеспечивающим длительное время автономной работы в полевых условиях. После того, как Gamma stream запрограммирован с помощью компьютера или мобильного телефона, он собирает и записывает данные во внутреннюю SSD-память. Встроенный процессор под управлением ОС Linux® управляет сбором и записью данных, а также поддерживаемыми интерфейсами связи.
Возможность мультиинтерфейсной связи по Ethernet, USB 2.0, Bluetooth® или Wi-Fi позволяет осуществлять дистанционное управление с помощью компьютера или смартфона.
Гамма-потоком можно полностью управлять с помощью программного обеспечения MC2 Analyzer, работающего на ПК с операционной системой Windows®. Помимо стандартной конфигурации платы и спектров, программное обеспечение поддерживает базовый математический анализ собранных спектров (поиск пиков, вычитание фона, подгонка пиков и т.д.).
Специальное мобильное приложение GammaTOUCH для устройств на базе Android™ позволяет управлять Gamma stream не только всеми необходимыми настройками устройства, но даже приложением GPS (mobile GPS) и режимом списка. Специальные версии S2580G и S2580LBG оснащены встроенным GPS-модулем.
Учитывая, что сцинтилляционные детекторы обычно чувствительны к изменениям температуры, в них предусмотрен усовершенствованный алгоритм стабилизации коэффициента усиления. Пользователь может выбрать определенный диапазон, в котором алгоритм распознает пик, и скорректировать его положение в соответствии с изменениями температуры.

Технические параметры:

Механический
Размеры: 71,2 Ш x 66,4 В x 163,8 Д, мм3 (включая разъемы)
Вес: 700 г

Детектор и ФЭУ
Сцинтилляционные детекторы
14-контактный 10-ступенчатый PMTS (S2580)
14-контактный 8-ступенчатый (S2580LB)
Цифровая обработка сигналов
12-разрядный АЦП с частотой 62,5 МГц
Программно выбираемое грубое усиление: x1, x2, x4, x8
Трапециевидный фильтр для расчета энергии с программно регулируемым временем нарастания в диапазоне 0÷16 мкс и плоской вершиной в диапазоне 0÷16 мкс
Программная настройка порога срабатывания
Программная точная настройка подавления нулевого сигнала
Цифровое точное усиление
Автоматическая стабилизация усиления
Устранение нагромождения и коррекция времени работы
Восстановитель базовой линии с программируемым усреднением
Временная метка: разрешение 16 нс
Фильтр высокочастотных шумов
Хранилище данных
Внутренняя SSD-память обеспечивает запись данных в течение всего периода автономной работы от аккумулятора

Высоковольтный источник питания
Выходное напряжение смещения: 0 ÷ +1500 В
Выходной ток смещения: не более 500 мкА
Пульсации на выходе (при полной нагрузке): Типичные < 5 мВ/с; максимальные < 10 мВ/С
Разрешение настройки: с шагом 1 В
Режимы работы
PHA (анализ высоты импульса): гистограмма высоты импульса по каналам 1k-2k-4k
Режим списка: высота импульса и временная метка для каждого события
Инспектор сигналов: входные и внутренние фильтры сигналов
MCS (СКОРО ПОЯВИТСЯ)
SCA (СКОРО ПОЯВИТСЯ)
Режимы запуска
Автономный: запуск на основе автоматического запуска канала
Коррелированный: Наложение вето на другой игровой поток; Совпадение / несовпадение или наложение вето на внешний триггер (СКОРО ПОЯВИТСЯ)
Внешний: запуск на основе внешнего триггера
Цифровой ввод-вывод на передней панели
ВЫХОД (LEMO LVTTL 3,3 В, Rt = 50 Ом)
Выход общего назначения: Опция OUT: Быстрый сигнал распознавания срабатывания Другие опции (СКОРО появятся) Синхронизация, регистрация запуска / остановки

N1 и IN2 (LEMO LVTTL 3,3В, Zin = 1 Ком)
Вход общего назначения: Опция IN1: Сигнал отмены действия, опция IN2: Сигнал синхронизации (сброс отметки времени срабатывания) Другие опции (СКОРО появятся): Совпадение / предотвращение совпадений, регистрация запуска/остановки

Индикаторы
Индикаторы состояния и заряда батареи

Интерфейс связи
Локальная сеть
Разъем RJ45 с интерфейсом 10/100 Мбит/с и BLUETOOTH
Порт USB (USB2.0), совместимый с BT-ключом, входящим в комплект поставки USB
Клиентский порт miniUSB, совместимый с USB 2.0, скорость передачи данных по Wi-Fi до 30 МБ/с
Порт USB host (USB2.0), совместимый с Wi-Fi Micro, адаптер входит в комплект поставки
GPS (только для S2580G и S2580LBG)
Разъем SMA-разъема на передней панели для подключения к активной антенне GPS, входящей в комплект поставки
Прошивка
Встроенное ПО может быть обновлено через USB/Ethernet

Программное обеспечение
Полностью контролируется спектроскопическим программным обеспечением MC2 Analyzer для ПК с Windows
Мобильное приложение GammaTOUCH для смартфонов или планшетов, оснащенных ОС Android
