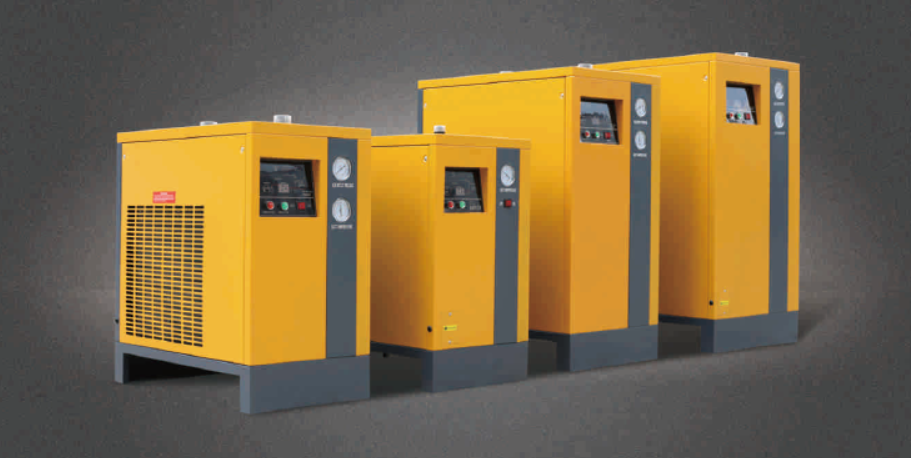

Принцип работы осушителя заключается в следующем: устройство разделено на три основные системы: теплообмен, охлаждение и электрическую систему управления. Сначала сжатый воздух поступает в предварительный охладитель, который может быть воздуховоздушным или воздушно-водяным, где происходит отвод тепла. Затем воздух поступает в теплообменник и охлаждается до более низкой температуры. В испарителе воздух охлаждается до температуры хладагента, в результате чего его температура снижается до 2-5°C (температура точки росы). При этом влага конденсируется и отделяется сепаратором, после чего удаляется с помощью электромагнитного сливного клапана. Охлажденный воздух проходит через теплообменник типа «воздух-воздух» и, достигнув заданной температуры, поступает в систему подачи.
Модель |
AH-7.5SG
|
AH-10SG
|
AH-15SG
|
AH-20SG
|
AH-30SG
|
AH-50G
|
AH-60G
|
AH-75G
|
AH-100G
|
AH-120G
|
AH-150G
|
AH-200G
|
AH-250G
|
AH-300G
|
AH-400G
|
|
Температура окружающей среды |
≤35 °C |
|||||||||||||||
Температура воздуха на входе |
≤60°C |
|||||||||||||||
Режим охлаждения |
Воздушное охлаждение |
|||||||||||||||
Расход воздуха (м3/мин) |
1.0 |
1.5 |
2.0 |
2.5 |
3.8 |
6.5 |
7.5 |
10.5 |
13.8 |
16.0 |
20.0 |
28.0 |
30.0 |
35.0 |
45.0 |
|
Мощность компрессора (кВт) |
0.32 |
0.43 |
0.51 |
0.73 |
0.92 |
1.38 |
1.38 |
1.78 |
2.57 |
2.57 |
2.94 |
4.4 |
4.8 |
5.5 |
7.35 |
|
Давление воздуха на входе (МПа) |
0,4-1,0 |
|||||||||||||||
Потеря давления (МПа) |
≤0,02 |
|||||||||||||||
Точка росы (°C) |
2-5 |
|||||||||||||||
Максимальное давление |
13 |
|||||||||||||||
Диаметр трубы |
R1’’ |
R1 ½’’ |
R3’’ |
PN1.0DN80 |
PN1.0DN100 |
|||||||||||
Электричество (Vi ph/Гц) |
220/1/50 |
380/3/50 |
||||||||||||||
Размер (мм) |
L |
640 |
640 |
700 |
730 |
760 |
900 |
1020 |
1200 |
1200 |
1200 |
1400 |
1400 |
1580 |
1730 |
1980 |
W |
380 |
380 |
390 |
420 |
450 |
500 |
610 |
600 |
600 |
600 |
730 |
730 |
900 |
990 |
995 |
|
H |
710 |
710 |
730 |
760 |
970 |
1120 |
990 |
1120 |
1270 |
1270 |
1350 |
1350 |
1760 |
1840 |
2025 |
|
Масса нетто (кг) |
40 |
40 |
50 |
60 |
80 |
110 |
123 |
175 |
202 |
225 |
315 |
421 |
508 |
633 |
860 |
- Цена: Цену уточняйте
