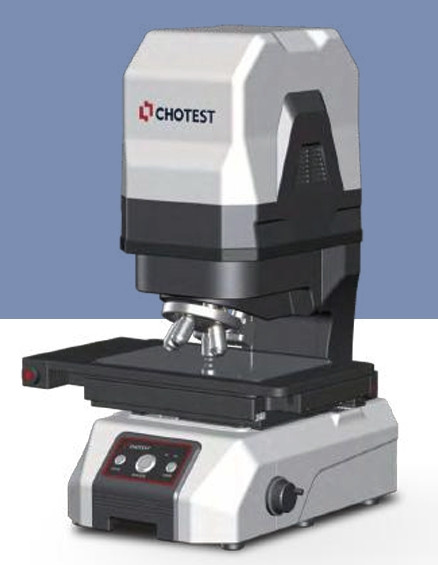

Прибор для измерения микроскопических размеров MX3200
Цену уточняйте
- Под заказ
- Оптом и в розницу
- Код: MX3200

- +7 (708) 858-69-34Офис Call-центр
Описание:
Прибор для измерения микроскопических размеров MX3200 сочетает в себе микроскопическую визуализацию с традиционным измерением изображений для достижения широкого диапазона измерений крошечных объектов. Оснащенный электрической башней, он может автоматически переключаться на различные степени увеличения для определения различных прецизионных микроскопических двумерных размерных характеристик. Функция измерения размеров обширна, и с ее помощью можно измерять различные двумерные точки, линии, окружности и т.д., а также оценивать допуски по форме и положению.
Особенности:
1. Большое увеличение, сверхчистая картинка, высокая точность
2. Башня может быть оснащена 20-кратными и 50-кратными объективами для достижения меньших размеров.
3. Сверхточная микрооптическая система, обеспечивающая четкое изображение мельчайших деталей.
4. Высокоточное позиционирование, автоматическое выделение субпикселей, унифицированные и стабильные результаты измерений могут быть получены каждый раз.
Технические характеристики:
Параметр | Значение |
---|---|
Модель | MX3200 |
Объектив | 10×, 20×, 50× |
Сенсор изображения | Промышленная камера |
Монитор | 24" ЖК-дисплей (XGA: 1920x1080) |
Револьверный держатель объективов | 3 отверстия, ручной (опционально: 5 отверстий, моторизованный) |
Поле зрения | 0.98×0.98мм, 0.49×0.49мм, 0.196×0.196мм |
Латеральное разрешение*1 | 2μм, 1μм, 0.4μм |
Точность*2 | Поле зрения: 0.4μм, ±0.2μм, ±0.1μм |
Оси движения Ex/Ey | ±(2.0 + 0.02L)μм |
Повторяемость в одном поле зрения*3 | ±0.1μм, ±0.1μм, ±0.05μм |
Измерение высоты*4 | Точность: ±(3.0 + L/100)μм |
Повторяемость | ±1μм |
Диапазон перемещений | X: 210мм, Y: 110мм, Z: 75мм |
Разрешение линейки | 0.1μм |
Освещение | Поверхностное освещение, Коаксиальное освещение, Заднее освещение, Телецентрическая передача света (зеленый свет) |
Измерение высоты (оптический датчик) | Опционально |
Максимальное отношение глубины к диаметру (h/Φ) | 1.64 |
Диапазон (Z) | ±2мм |
Точность | ±2.0μм |
Программное обеспечение | VisionX |
Максимальная скорость измерения | XY: 80 мм/с, Z: 25 мм/с |
Размеры (Д×Ш×В) | 531×455×761мм |
Вес | 74 кг |
Грузоподъемность | 5 кг |
Питание | AC100~240V, 50/60Hz, 2A, мощность 300W |
Рабочая среда | Температура: 10°C35°C, Влажность: 2080%, Вибрация: <0.002g, менее 15Гц |
- Цена: Цену уточняйте
